Página 15
MONTAJE
VERIFICACION DE LA INSTALACION DE LA
HOJA DE LA SIERRA
1. Para verificar la hoja de la sierra, primero saque los tres
tornillos que sujetan la placa de garganta en su lugar.
Saque la placa de garganta.
Ver Figura 13.
2. Asegúrese de que la palanca de bloqueo de bisel esté
firmemente empujada hacia la izquierda. Levante el eje de
la hoja a su altura máxima girando la manija de ajuste de la
hoja a la derecha.
3. Usando la llave hexagonal más pequeña, inserte el extremo
plano abierto en las caras planas del eje como se muestra.
Inserte la llave hexagonal más grande sobre la tuerca
hexagonal y sujetando ambas llaves firmemente, tire la
llave más grande hacia la parte delantera de la máquina
para aflojar y empuje para apretar. Asegúrese de que la
tuerca de la hoja esté firmemente apretada. No apriete
demasiado.
NOTA: El eje tiene roscas a la izquierda.
4. Verifique de que haya suficiente espacio para que la hoja
giere libremente.
5. Ver Regulación de la Escala en Relación a la Hoja en la
Sección Funcionamiento. En operaciones de corte, la
escala será puesta hacia el lado de la hoja donde el corte
será medido y hecho.
INSTALACION DEL CONJUNTO DEL
PROTECTOR DE LA HOJA
1. Mueva la palanca de bloqueo de bisel a la derecha para el
modo de 'Inclinación.' Lentamente gire la manija de ajuste
de la hoja para poner la hoja a 30 grados. La manija
"saltará" hacia afuera levemente al enganchar el embrague.
2. Sujetando la manija de ajuste de la hoja con una mano, use
la otra mano para empujar la palanca de bloqueo de bisel
firmemente a la izquierda para bloquear el ángulo para el
corte en bisel.
3. Levante la hoja girando la palanca de ajuste de la hoja a la
derecha.
4. Usando una llave hexagonal pequeña, instale el conjunto
del protector de la hoja aflojando las dos tuercas hexagonales
de fijación lo suficiente como para deslizar la cuchilla
separadora entre las láminas. No saque las tuercas
hexagonales.
Ver Figura 15. Apriete parcialmente las dos
tuercas de fijación. Verifique el alineamiento de la hoja y de
la cuchilla separadora. Asegúrese de que la cuchilla
separadora esté a una distancia de 6 mm (1/8 pulg.) de la
hoja.
Ver Figura 27.
5. Alinee correctamente la hoja y la cuchilla separadora como
se muestra, repitiendo el paso 4 como sea necesario.
Apriete las tuercas de fijación firmemente. Si la cuchilla
separadora no está colocada correctamente con la hoja
hacia arriba, puede tocar la mesa cuando se baja la hoja y
restringir la elevación de la hoja.
6. El alineamiento de la hoja con la cuchilla separadora puede
ajustarse para diferentes anchos de hojas. Consulte Ajustes
en la Sección de Funcionamiento. Antes de continuar, lea la
sección "Verificación, Reemplazo o Ajuste de la Cuchilla
Separadora y del Conjunto del Protector de la Hoja" en
la página 19 para asegurar el alineamiento adecuado de la
cuchilla separadora.
7. Verifique el despeje del protector de la hoja para ver si la
hoja puede girar libremente. Vuelva a instalar la placa de
garganta en la abertura, haga descender la hoja y coloque
los tres tornillos de fijación. Apriete los tornillos firmemente.

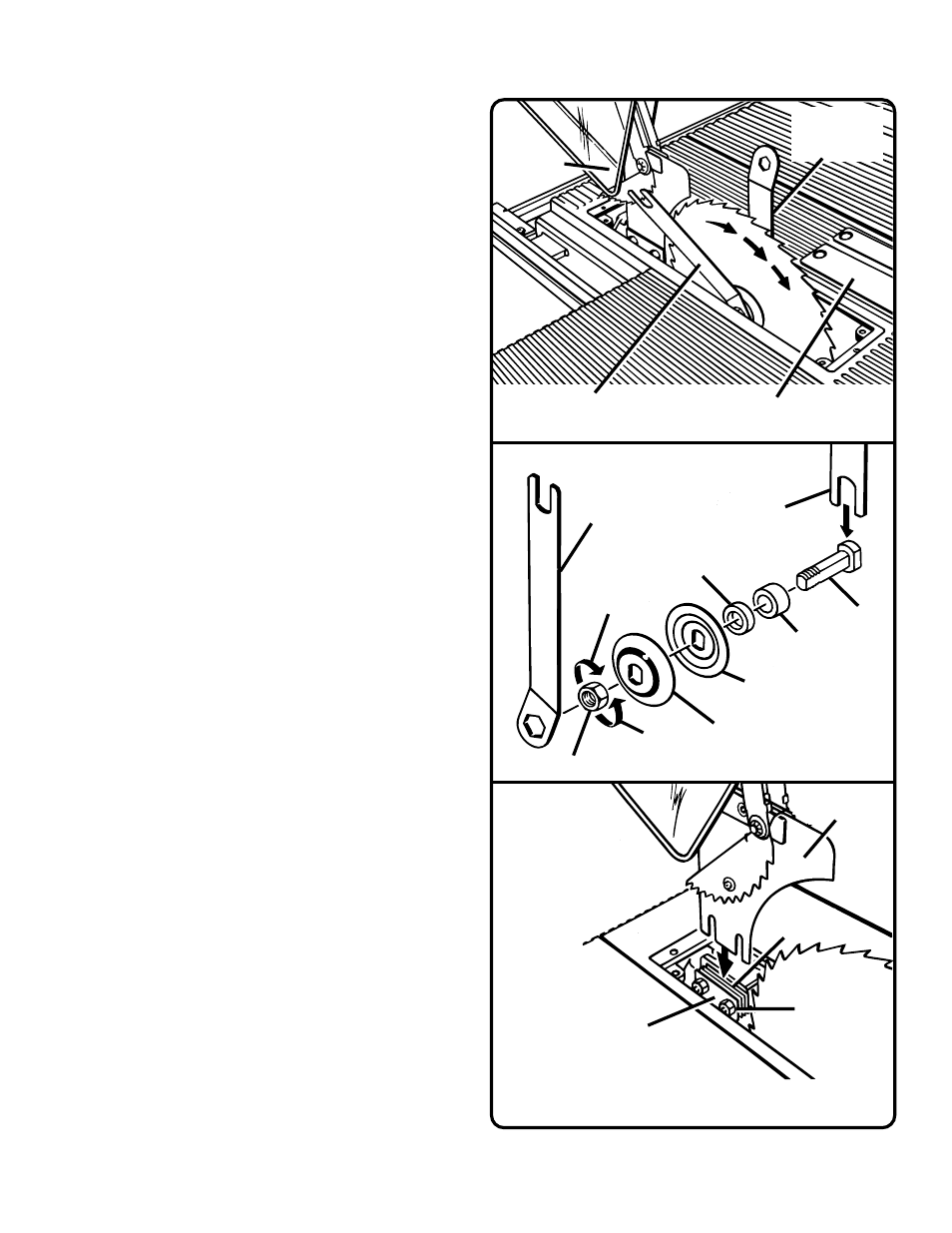

Figura 14: Apriete de la Hoja
Figura 13: Instalación de la Hoja
LLAVE HEX.
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
LAMINAS
LLAVE HEXAGONAL
GRANDE
PLACA DE GARGANTA
EJE
LLAVE
HEXAGONAL
PEQUEÑA
PROTECTOR
DE LA HOJA
LLAVE HEX.
GRANDE
PARA
AFLOJAR
TUERCA DEL EJE
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA INTERIOR
DE LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
PLACA DE MONTAJE
TUERCAS
HEX.
CUCHILLA
SEPARADORA
NO SAQUE LAS TUERCAS HEX.
Figura 15:
Instalación del Conjunto del Protector de la Hoja
