CONJUNTO DEL MESA DE INGLETE DESLIZANTE
Verificaciones y Ajustes (Continuación)
E
F
D
G
C
A
C
E
F
A D
D
G
C
D

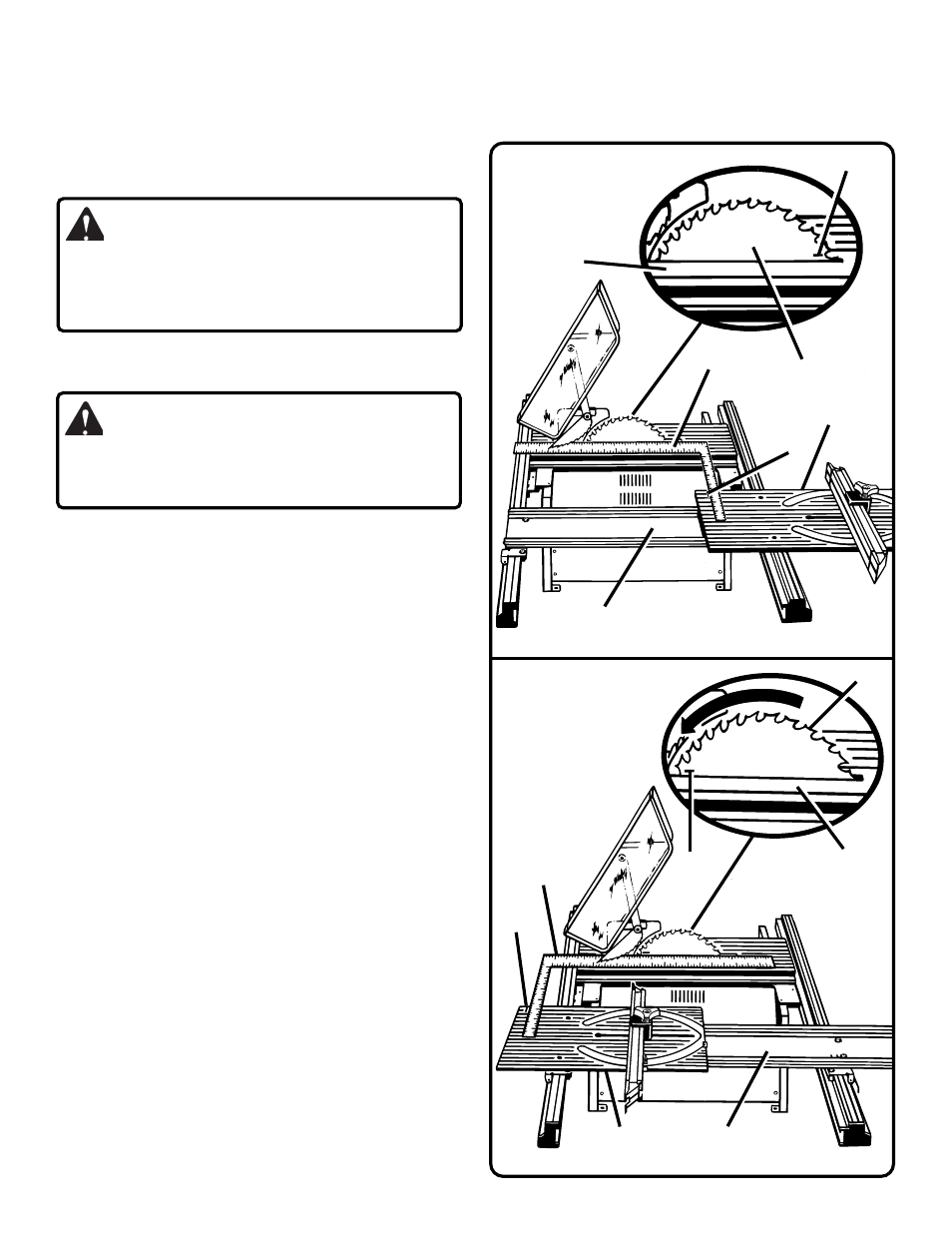

Figura 50: Alineamiento de la Mesa de Inglete
Figura 51: Alineamiento de la Mesa de Inglete
VERIFICACION DEL CONJUNTO DE LA
MESA DE INGLETE DESLIZANTE
ADVERTENCIA:
Para propósitos de ilustración, el protector de la hoja y los
dedos antiretroceso han sido sacados. No haga funcionar su
sierra sin el protector de la hoja a menos que sea
específicamente indicado hacerlo para los cortes incompletos.
VERIFICACION DEL PARALELISMO DE LA
BASE DE LA MESA DE INGLETE
ADVERTENCIA:
Comience desenchufando su sierra. De lo contrario puede
resultar en la puesta en marcha accidental causando posibles
lesiones graves.
1. Prepare la sierra como si fuera a hacer un corte. Apriete la
grampa de los rieles, las grampas de bloqueo de inglete, la
grampa de ajuste, etc.
2. Deslice la mesa de inglete (A) hacia la parte delantera de la
base (B) tanto como sea posible. Coloque una marca de
referencia (C) cerca del extremo de la mesa de inglete como se
muestra en la Figura 50.
NOTA: El frente de la base está en el lado en que se alimentan
las piezas que van a ser cortadas.
3. Coloque una marca de referencia en uno de los dientes de la
hoja (D) y haga girar la hoja (E) de modo que la marca de
referencia en la hoja esté frente a la placa de garganta (F).
4. Coloque una escuadra de carpintero (G) contra la hoja y
alinéela con la marca de referencia en la mesa de inglete. Mida
la distancia entre la hoja y el borde de la mesa de inglete.
NOTA: Coloque la escuadra de carpintero entre los dientes de
punta de carburo y mida desde la hoja. Este paso asegurará
que la escuadra de carpintero esté en escuadra contra la hoja
desde el frente hacia la parte trasera de la hoja.
5. Saque la escuadra de carpintero y deslice la mesa de inglete
hacia la parte trasera de la base hasta donde sea posible.
Ver
Figura 51.
6. Gire la hoja de modo que la marca de referencia en la hoja esté
en la parte trasera de la placa de garganta. Midiendo desde la
misma marca en la hoja en la parte trasera, eliminará el efecto
de oscilación de la hoja.
7. Coloque la escuadra de carpintero contra la hoja y alinéela con
la misma marca de referencia en la mesa de inglete. Mida la
distancia entre la hoja y el borde de la mesa de inglete en la
parte trasera.
8. Compare si la medida delantera y trasera son idénticas. Si lo
son, continúe verificando el alineamiento de la guía de inglete.
Si no son iguales, la base de la mesa de inglete necesita
alineamiento. La base de la mesa de inglete debe ser ajustada
antes de revisar el alineamiento de la guía de inglete. Ver
"AJUSTE DE LA BASE DE LA MESA DE INGLETE" en la
sección siguiente.
