INSTALACION DE UNA TABLA CON CANTO
BISELADO
Saque el botón, el perno y la arandela de la grampa de ajuste
del portaguía de inglete. Coloque el perno a través de uno de
los agujeros de la tablacon canto biselado. La colocación de la
tabla con canto biselado dependerá de la colocación del perno
y de la posición de la mesa de inglete deslizante en los rieles.
Coloque la arandela en el perno e instale el botón de la grampa
de ajuste, flojamente. Coloque la tabla con canto biselado con
la cabeza del perno hexagonal en la ranura de la mesa de
inglete pero no lo apriete. Baje completamente la hoja de la
sierra. Coloque la guía de corte al hilo en el ajuste deseado para
el corte que vaya a realizar y bloquee. Coloque la pieza de
trabajo contra la guía y sobre el área de la hoja de la sierra.
Ajuste la tabla con canto biselado para aplicar resistencia a la
pieza de trabajo justo hacia adelante de la hoja. Apriete
firmemente el botón de la grampa de ajuste para asegurar la
tabla con canto biselado en su lugar. Coloque una prensa en C
para asegurar la tabla con canto biselado al borde de la mesa
de inglete deslizante.
ADVERTENCIA:
NO coloque la tabla con canto biselado en la parte trasera
de la pieza de trabajo. Puede resultar retroceso de la tabla
cuando ésta comprime la pieza de trabajo y atascar la hoja
de la sierra en el corte si no se ha colocado en forma
correcta. El incumplimiento de esta advertencia puede
resultar en una lesión personal grave.
FUNCIONAMIENTO
En la página 30 se muestra el diseño de un empujador sencillo.
Recuerde que el empujador debe ser siempre más angosto que
la pieza de trabajo para evitar el riesgo de sufrir una lesión.
TABLA CON CANTO BISELADO
Una tabla con canto biselado es un dispositivo usado para
ayudar a controlar la pieza de trabajo guiándola firmemente
contra la mesa o la guía. Las tablas con canto biselado son
especialmente útiles cuando se hacen cortes al hilo en maderas
pequeñas y para terminar cortes incompletos. Las tablas con
canto biselado son hechas de un pedazo de madera maciza de
grano vertical, que no tenga hendiduras o nudos.
FABRICACION DE UNA TABLA CON CANTO
BISELADO
La fabricación de una tabla con canto biselado es un proyecto
excelente para su sierra BT3000. Seleccione un pedazo de
madera sólida de aproximadamente 19 mm (3/4 pulg.) de
grosor, 92 mm (3-5/8 pulg.) de ancho y 457 mm (18 pulg.) de
largo. Marque el centro de la anchura en un extremo de la tabla.
Corte a inglete la mitad de la anchura a 30
°
y luego corte a
inglete la otra mitad del mismo extremo a 45
°
. Vea en la página
24 la información pertinente a los cortes en inglete. Marque la
tabla desde la punta a 152 mm (6 pulg.), 203 mm (8 pulg.),
254 mm (10 pulg.) y 305 mm (12 pulg.). Taladre un agujero de
10 mm (3/8 pulg.) en la marca de las 203 mm (8 pulg.), 254 mm
(10 pulg.) y 305 mm (12 pulg.) como se indica en la Figura 31.
Prepare la sierra para hacer cortes al hilo como se indicó en la
página 24. Ajuste la guía de corte al hilo para permitir cortar
aproximadamente un "dedo" de 6 mm (1/4 pulg.) en la madera.
Avance la madera solamente hasta la marca anteriormente
hecha en la 152 mm (6 pulg.). APAGUE la sierra y deje que la
hoja se detenga completamente antes de sacar la madera.
Vuelva a ajustar la guía de corte al hilo y haga cortes al hilo
espaciados en la madera para permitir cortar aproximadamente
dedos de 6 mm (1/4 pulg.) y espacios de 3 mm (1/8 pulg.) entre
los dedos.
Ver Figura 31.

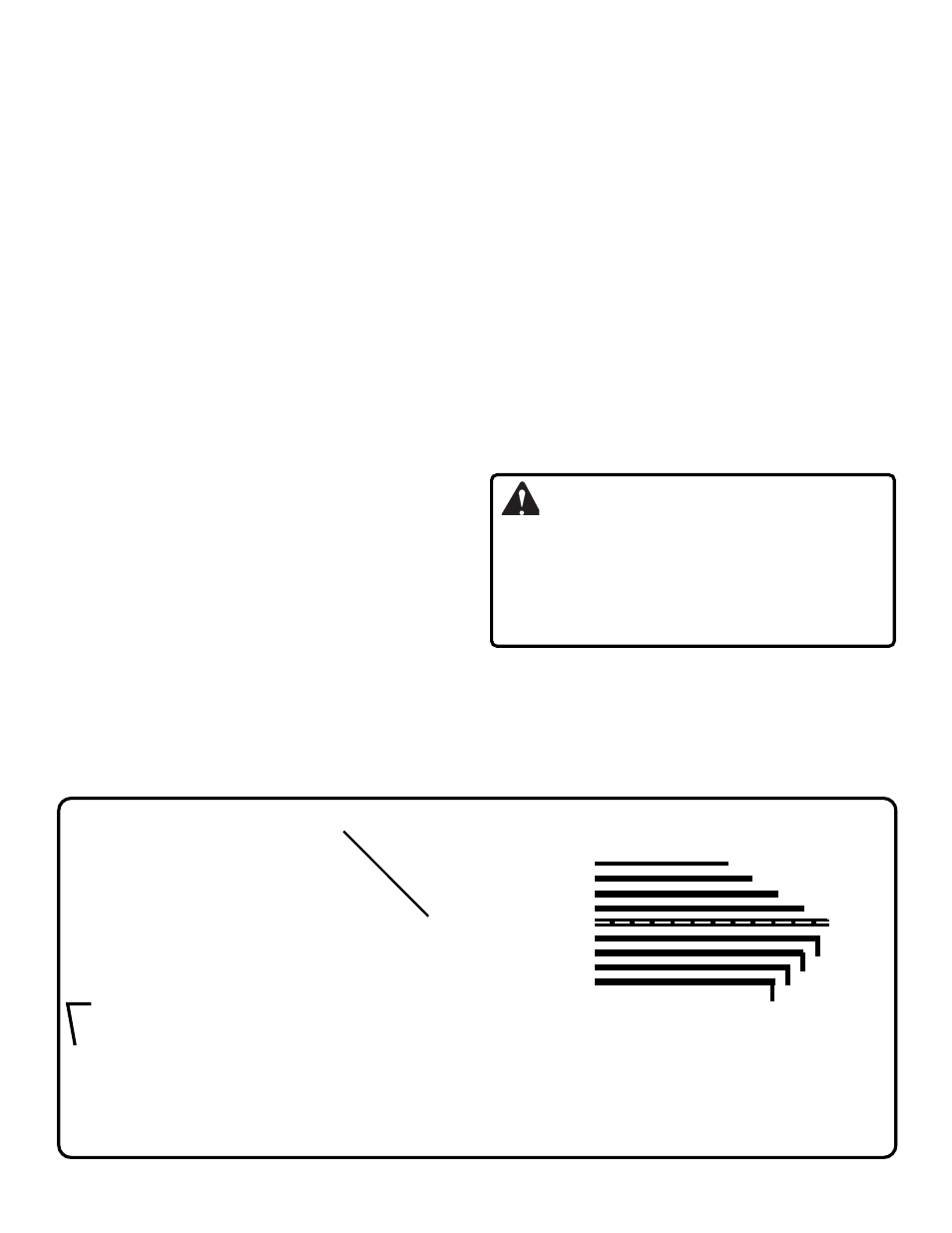

Figura 31: Tabla con Canto Biselado
Agujero de 10 mm (3/8 pulg.) de Diámetro
19 mm
(3/4")
46 mm
(1-13/16")
305 mm
(12")
254 mm
(10")
203 mm
(8")
92 mm
(3-5/8") 3 mm
(1/8")
6 mm
(1/4")
30
°
152 mm
(6")
457 mm
(18")
45
°
