Ryobi BT3000 - Manual (Página 19)

Página 19

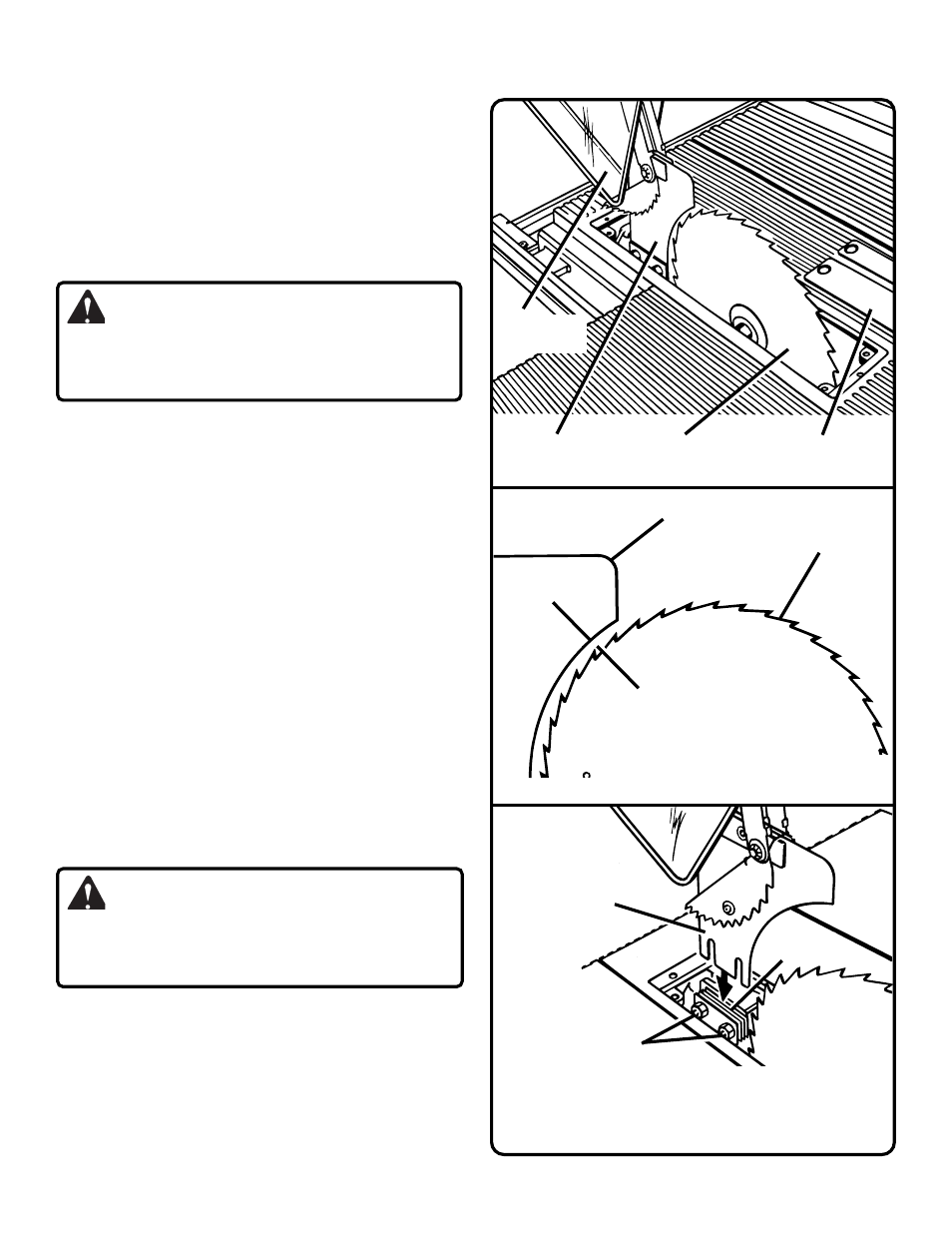

Figura 26: Hoja y Cuchilla Separadora
HOJA PLACA DE GARGANTA
CUCHILLA SEPARADORA
HOJA
FUNCIONAMIENTO
Figura 27: Colocación de la
Cuchilla Separadora y de la Hoja
VERIFICACION, REEMPLAZO O AJUSTE DEL
CONJUNTO DE LA CUCHILLA SEPARADORA
Y LA PROTECTOR DE LA HOJA
La cuchilla separadora se encuentra entre varias láminas
que pueden ser reposicionadas según sea necesario para
centrar la cuchilla detrás de la hoja. La cuchilla separadora
es mantenida en su lugar por dos pernos y tuercas
hexagonales en la base. Los pernos están en ranuras que
permiten ajuste de adelante hacia atrás.
ADVERTENCIA:
Desenchufe la sierra antes de trabajar en ella. Si la sierra
no se desenchufa, puede ocurrir puesta en marcha
accidental resultando en posibles lesiones graves.
Saque la placa de garganta.
1. Con el protector de la hoja hacia arriba, verifique si la
cuchilla separadora está colocada por lo menos a 3 mm
(1/8 pulg.) de los puntos exteriores de la hoja.
Ver Figura
27. Luego, asegúrese de que esté centrada dentro del
ancho de la hoja.
Ver Figura 28. Si cualquiera de estas
dos posiciones es incorrecta, ajuste de la siguiente
manera.
2. Eleve la hoja de la sierra empujando la palanca de
bloqueo de bisel a la izquierda y haciendo girar la manija
de ajuste de la hoja a la derecha.
3. Coloque la sierra en modo inclinado, moviendo la palanca
de bloqueo de bisel a la derecha. Lentamente gire la
manija de ajuste de la hoja hasta que el indicador de
bisel esté en un ángulo de 30 grados. Bloquee el ángulo
sujetando la manija de ajuste de la hoja con una mano
y colocando nuevamente la palanca de bloqueo de bisel
a la izquierda con la otra.
4. Con el extremo cerrado de la pequeña llave hexagonal,
afloje las dos tuercas en la base de la cuchilla separadora.
NO SAQUE LAS TUERCAS. Saque el conjunto de la
cuchilla separadora/protector.
5. Vuelva a arreglar la cuchilla separadora dentro de las
láminas para lograr el centrado correcto.
ADVERTENCIA:
Alinee adecuadamente la cuchilla separadora. Si la cuchilla
separadora no está bien alineada puede causar que la
hoja se atasque lo cual aumentará el riesgo de retroceso.
6. Ajuste los pernos desde adelante hacia atrás como sea
necesario para colocar la cuchilla separadora
aproximadamente a 3 mm (1/8 pulg.) de los puntos
exteriores de la hoja. Apriete con la llave hexagonal
pequeña para asegurar el conjunto de la cuchilla
separadora/protector de la hoja.
7. Coloque la hoja en el ángulo y a la altura deseada.
Inserte la placa de garganta, baje la hoja y sujete la
placa de garganta con los tres tornillos de la placa de
garganta. Apriete los tornillos firmemente.
PROTECTOR
DE LA HOJA
CUCHILLA
SEPARADORA
LAMINAS
CUCHILLA
SEPARADORA
3 MM
(1/8 PULG.)
Figura 28: Láminas y Cuchilla Separadora
PARA CENTRAR LA CUCHILLA SEPARADORA
VUELVA A ARREGLAR LAS LAMINAS
AFLOJE LAS TUERCAS,
LA CUCHILLA
SEPARADORA Y EL
PROTECTOR
