GUÍA RECTA
La guía recta se emplea como guía de cantos que se desliza
por el canto de la tabla para guiar la fresa por todo el corte. La
guía recta puede emplearse a ambos lados de la base de la
fresadora
PARA INSTALAR LA GUÍA RECTA
Vea las figuras 25 y 26.
■ Desconecte la fresadora.
ADVERTENCIA:
Si no se desconecta la fresador puede ponerse en
marcha accidentalmente, con el consiguiente riesgo
de lesiones serias.
■ Deslice las dos barras de montaje de la guía recta hacia
dentro de los orificios situados en el costado de la base
de la fresadora.
■ Ponga la guía recta en el lugar deseado.
■ Para asegurar la guía recta, instale los dos tornillos de
perilla en los orificios roscados de la base de la fresadora.
■ Apriete firmemente ambos tornillos de perilla.

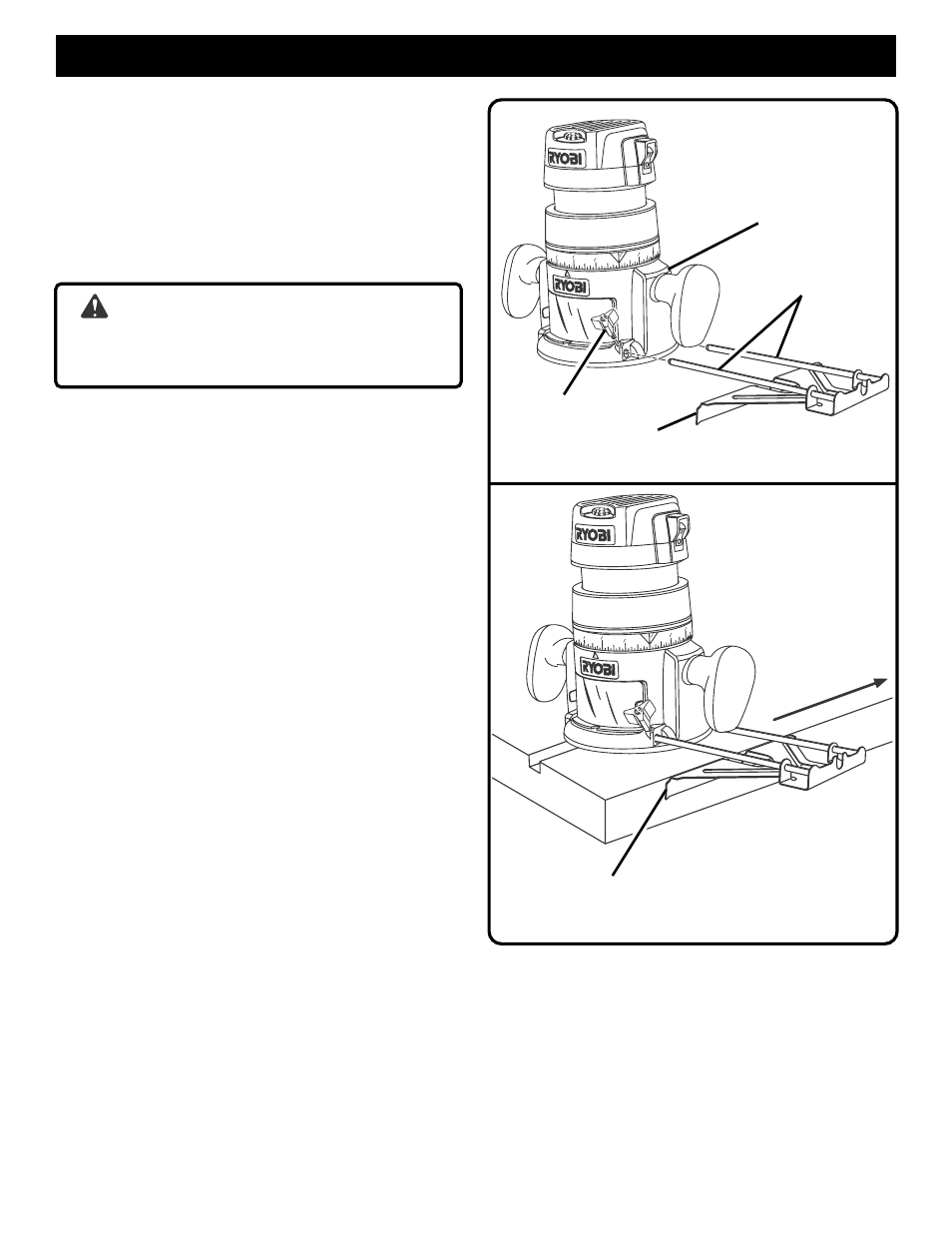

Fig. 25
Fig. 26
FUNCIONAMIENTO
TORNILLOS
DE PERILLA
BARRAS DE MONTAJE
DE LA GUÍA RECTA
GUÍA RECTA CONTRA
EL CANTO DE LA PIEZA
DE TRABAJO
GUÍA RECTA
SUBBASE
DIRECCIÓN DE
AVANCE DE LA
FRESADORA
