10
FUNCIONAMIENTO
ADVERTENCIA:
Nunca conecte la fresadora a una fuente de voltaje al
montarle piezas, hacerle ajustes, instalarle o quitarle
fresas, o tenerla desocupada. Desconectándose la
fresadora se evita un arranque accidental de la misma
que pueda causar lesiones serias.
DESMONTAJE Y MONTAJE DE LA BASE
DE LA FRESADORA
PARA CAMBIAR DE LA BASE FIJA O DE LA BASE CON
MANGO EN "D" A LA BASE TIPO ÉMBOLO

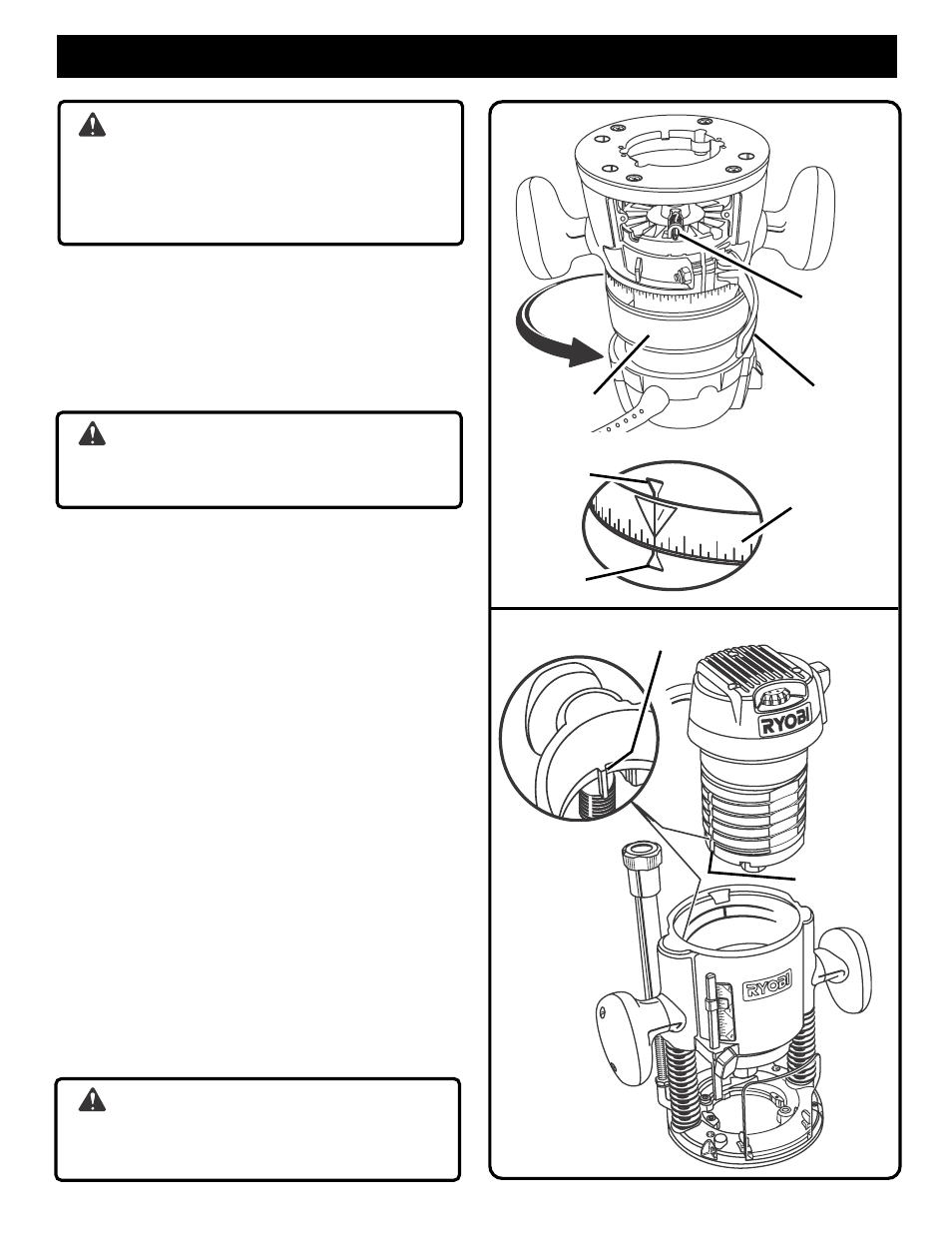

Vea la figura 4.
PARA DESMONTAR LA BASE FIJA O LA BASE CON MANGO
EN "D"
1. Desconecte la fresadora.
ADVERTENCIA:
Si no se desconecta la herramienta puede ponerse en
marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.
2. Coloque la fresadora en posición invertida, con la etiqueta
Ryobi en el lado lejos de usted.
3. Afloje el brazo de fijación de la base.
4. Presione y no suelte el botón dorado del seguro del husillo.
El botón dorado del seguro del husillo no puede oprimirse
completamente a menos que esté en línea con el orificio del
portaherramientas.
5. Si no puede oprimirse completamente el botón dorado del
seguro del husillo, gire la tuerca del portaherramientas
mientras mantiene oprimido el botón dorado del seguro del
husillo. Al alinearse ambos, podrá oprimirse completamente
el botón dorado del seguro del husillo.
6. Gire hacia la izquierda el anillo de ajuste de profundidad
hasta que el motor quede en su más elevada posición.
NOTA: A medida que asciende el motor, debe oprimirse
el botón dorado del seguro del husillo hasta que libre
la ventanilla posterior.
7. Alinee la flecha del anillo de ajuste de profundidad con
el punto indicador de la base.
8. Tire de la base hasta que se desenganche del alojamiento
del motor.
PARA INSTALAR LA BASE TIPO ÉMBOLO
1. Desconecte la fresadora.
2. Coloque la base tipo émbolo sobre una superficie plana.
3. Afloje la perilla de fijación.
4. Alinee la ranura del alojamiento del motor con la costilla
situada en el interior de la base. NOTA: La costilla está
situada en el interior de la base, en línea con el mango.
5. Presione y mantenga oprimido el botón dorado del seguro
del husillo.
6. Deslice el alojamiento del motor hacia el interior de la base.
7. Apriete la perilla de fijación.
ADVERTENCIA:
Si el motor no está instalado en la base, no apriete la perilla
de fijación. El incumplimiento de esta precaución puede
producir daños permanentes en el mecanismo de fijación.
Fig. 4
RANURA EN
LA BASE
ANILLO DE
AJUSTE DE
PROFUNDIDAD
PUNTO
INDICADOR
Fig. 5
RANURA EN EL
ALOJAMIENTO
DEL MOTOR
1
2
0
15/32
1/32
BRAZO DE
FIJACIÓN
BOTÓN
DORADO DEL
SEGURO DEL
HUSILLO
FLECHA
INDICADORA
ANILLO DE
AJUSTE DE
PROFUNDIDAD
