11

FUNCIONAMIENTO

PARA CAMBIAR DE LA BASE TIPO ÉMBOLO A LA BASE
FIJA O A LA BASE CON MANGO EN “D”

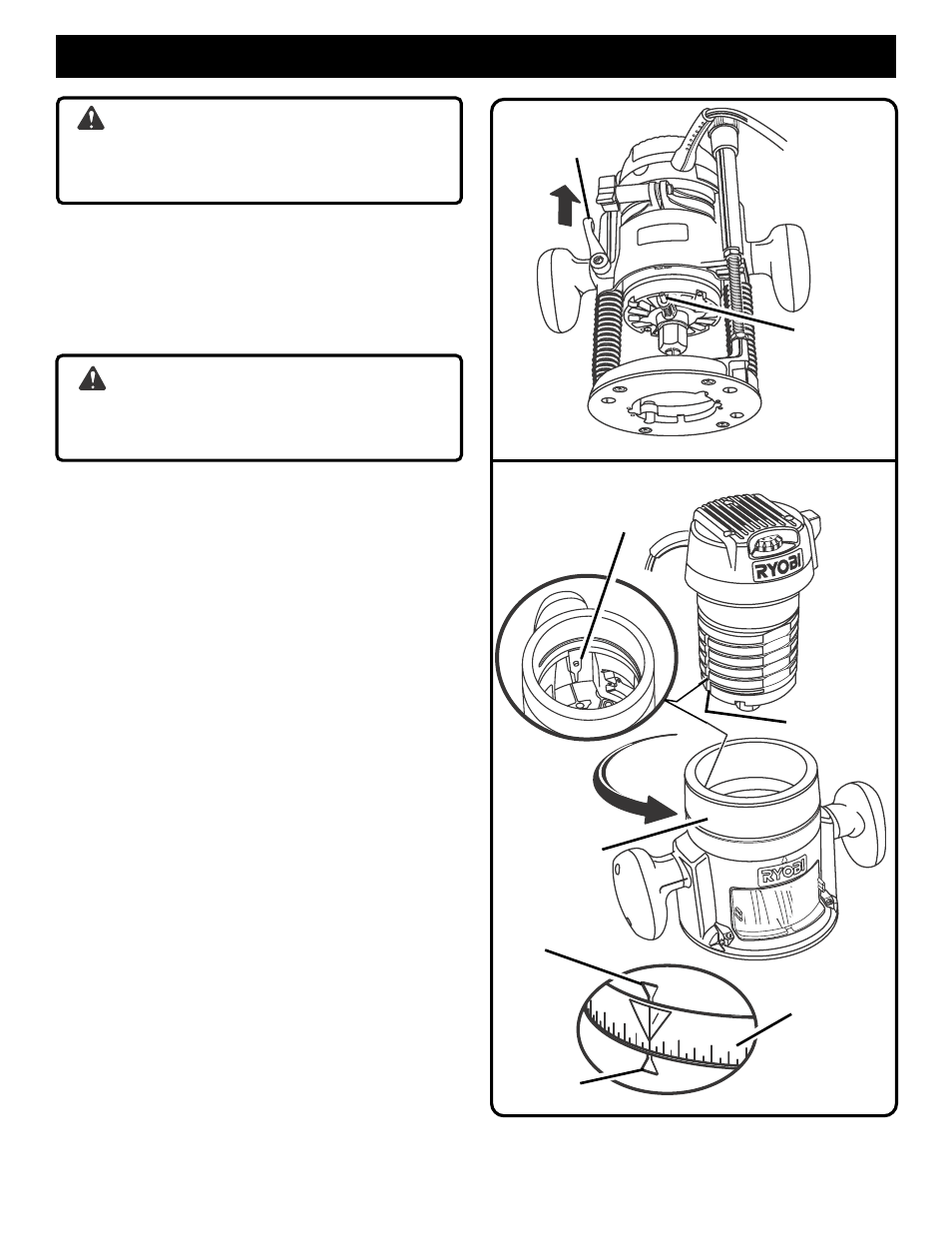

Vea las figuras 6 y 7.

Siga estos pasos para cambiar de la base tipo émbolo
a la base fija.

1. Desconecte la fresadora.

ADVERTENCIA:

Si no se desconecta la herramienta puede ponerse en
marcha accidentalmente, con el consiguiente riesgo
de lesiones serias.

2.

Coloque la fresadora sobre una superficie plana.

3.

Afloje la perilla de fijación.

4.

Presione y no suelte el botón dorado del seguro del husillo.
El botón dorado del seguro del husillo no puede oprimirse
completamente a menos que esté en línea con el orificio
del portaherramientas.

5.

Si no puede oprimirse completamente el botón dorado
del seguro del husillo, gire la tuerca del portaherramientas
mientras mantiene oprimido el botón dorado del seguro
del husillo. Al alinearse ambos, podrá oprimirse
completamente el botón dorado del seguro del husillo.

6.

Retire el alojamiento del motor de la base tipo émbolo.
NOTA: A medida que se retira de la base el motor, debe
oprimirse el botón dorado del seguro del husillo hasta
que libre la abertura situada bajo la base.

PARA INSTALAR LA BASE FIJA O LA BASE CON MANGO
EN “D”

1.

Desconecte la fresadora.

2.

Coloque la base fija o la base con mango en “D” sobre
una superficie plana.

8.

Afloje el brazo de fijación

4.

Alinee la flecha del anillo de ajuste de profundidad con
el punto indicador de la base.

5.

Alinee la ranura del alojamiento del motor con
la orejeta situada en el interior de la base. NOTA:
La orejeta está situada en el interior de la base, en
línea con el mango.

6.

Oprima y sujete el botón dorado del seguro del husillo
del motor.

7.

Deslice el alojamiento del motor hacia el interior
de la base.

8.

Gire hacia la izquierda el anillo de ajuste de profundidad
hasta que el botón dorado del seguro del husillo se
suelte con un chasquido al librar la ventanilla trasera,
abajo del brazo de fijación.

9.

Apriete el brazo de fijación.

PUNTO

INDICADOR

PERILLA DE

FIJACIÓN

Fig. 6

2

1

0

15/32

7/16

3/

13/32

1/3

2

Fig. 7

1

2

0

15/32

1/32

RANURA EN

LA BASE

ANILLO DE

AJUSTE DE

PROFUNDIDAD

FLECHA

INDICADORA

ANILLO DE

AJUSTE DE

PROFUNDIDAD

RANURA EN EL

ALOJAMIENTO

DEL MOTOR

BOTÓN

DORADO DEL

SEGURO DEL

HUSILLO

ADVERTENCIA:

Si el motor no está instalado en la base, no apriete la
perilla de fijación. El incumplimiento de esta precaución
puede producir daños permanentes en el mecanismo de
fijación.
