20
JUEGO DE BUJES GUÍA PARA PLANTILLAS DE
LA FRESADORA
Tamaños: 5/16 pulg., 7/16 pulg. (corto), 7/16 pulg. (largo),
1/2 pulg. y 5/8 pulg.
FRESADO CON LOS BUJES GUÍA
Puede duplicar con toda precisión curvas y formas complejas
instalando en la fresadora un buje guía para plantillas que
se extiende por abajo de la subbase. La fresa pasa a través
del buje guía. Después el buje guía se desplaza por el borde
de la plantilla.

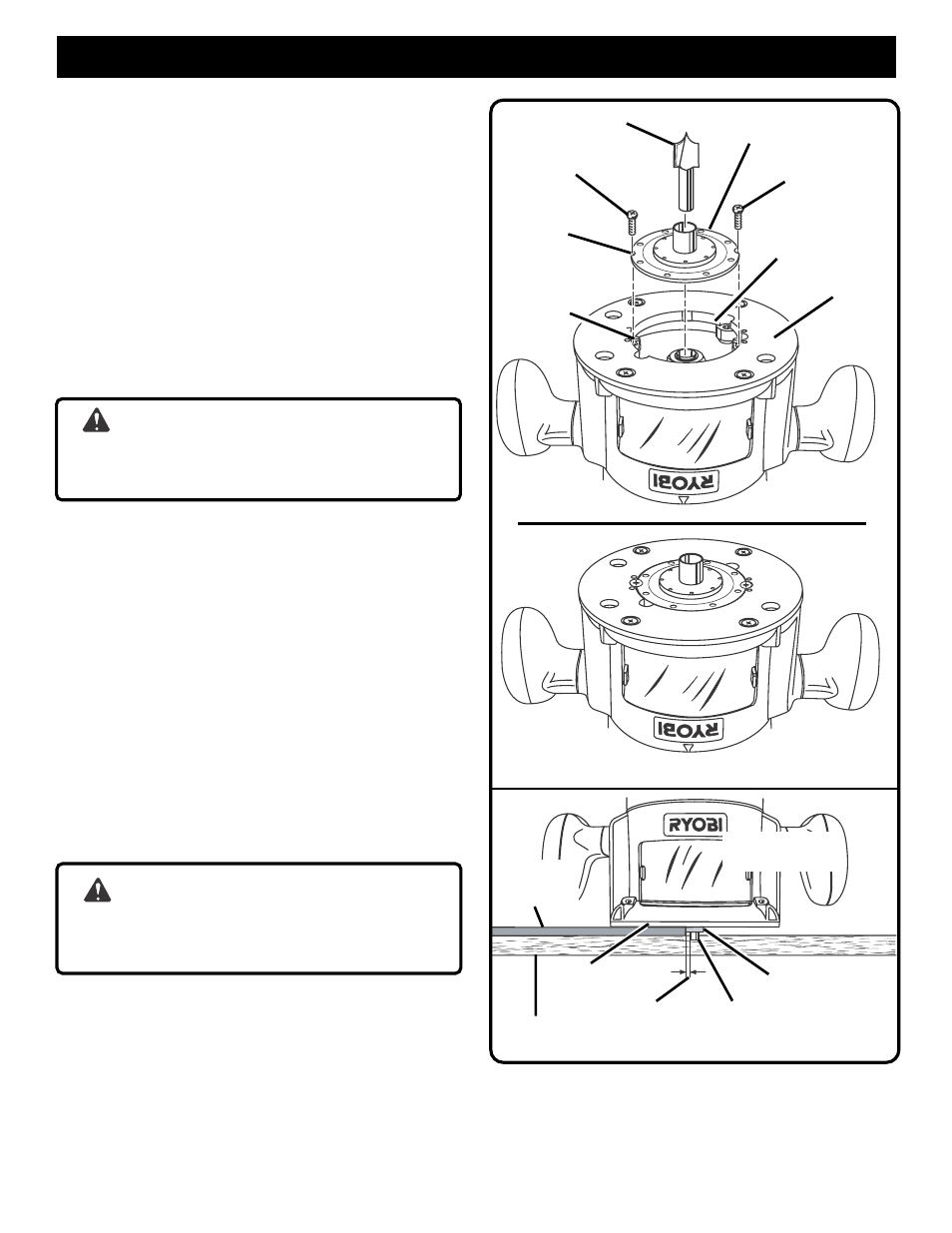

PARA INSTALAR EL BUJE GUÍA PARA PLANTILLAS
Vea las figuras 23 y 24.
■ Desconecte la fresadora.
ADVERTENCIA:
Si no se desconecta la fresador puede ponerse en
marcha accidentalmente, con el consiguiente riesgo
de lesiones serias.
■ Coloque la fresadora en posición invertida sobre el banco
de trabajo.
■ Coloque el buje guía para plantillas en el hueco
de la subbase de la fresadora.
■ Alinee las muescas del buje guía con los orificios
roscados de la subbase.
■ Asegure el buje guía a la subbase de la fresadora con
los tornillos suministrados.
■ Apriete firmemente los tornillos.
■ Afloje los cuatro tornillos de la subbase a cargo
de asegurar ésta a la base de la fresadora.
■ Fije la fresa a la profundidad deseada y fije el seguro
de profundidad.
■ Ajuste la subbase de manera que el extremo de la fresa
quede centrado en el cuello del buje.
■ Apriete firmemente los cuatro tornillos de la subbase.
ADVERTENCIA:
Si no se aprietan los tornillos podría causarse que la
fresa toque el buje y podrían producirse lesiones
serias.
Asegure la plantilla a la pieza de trabajo. Ajuste la fresadora
a la profundidad de fresado deseada y enciéndala. Coloque
la subbase de la fresadora con el cuello del buje guía contra
el borde de la plantilla. Baje la fresa introduciéndola en la pieza
de trabajo y proceda a fresar alrededor de la plantilla,
manteniendo el buje guía oprimido contra el borde de la plantilla.
Al fresar con los bujes guía para plantillas, es necesario tomar
en cuenta la diferencia en tamaño entre el borde de corte de
la fresa y la cara exterior del cuello del buje guía. Al elaborar
plantillas, siempre tome en cuenta esta diferencia en tamaño.
FUNCIONAMIENTO
FRESA BUJE GUÍA PARA
PLANTILLAS
Fig. 23
Fig. 24
SUBBASE
ORIFICIOS
DE LA
BASE
ALINEE LAS
MUESCAS
CON
LOS
ORIFICIOS
DE LA BASE
TORNILLO
TORNILLO
BASE DE LA
FRESADORA
PLANTILLA
GUÍA
CUELLO DEL BUJE
GUÍA PARA
PLANTILLAS FRESA DIFERENCIA
EN TAMAÑO PIEZA DE
TRABAJO
HUECO DE LA
BASE
SUBBASE
