PARA AJUSTAR LA PROFUNDIDAD DE CORTE DE LAS
FRESADORAS CON BASE TIPO ÉMBOLO
Vea las figuras 11, 12 y 13.
Siga estos pasos para ajustar la profundidad de corte de las
fresadoras con base de tipo émbolo
1. Desconecte la fresadora.
ADVERTENCIA:
Si no se desconecta la herramienta y accidentalmente
se pone en marcha, se corre el riesgo de sufrir
lesiones.
2. Coloque la fresadora sobre una superficie plana.
3. Afloje la perilla de la barra de tope.
4. Desenganche la palanca de fijación de la base tipo
émbolo.
5. Descienda la fresadora hasta que la punta de la fresa
haga contacto con la superficie plana.
6. Fije la palanca de fijación de la base tipo émbolo.
7. Mueva la barra de tope hacia abajo para que haga
contacto con el tope de profundidad.
8. Apriete firmemente la perilla de la barra de tope.
9. Ponga en cero el indicador de profundidad.
10. Afloje la perilla de la barra de tope.
11. Ajuste el indicador de profundidad a la profundidad de
taladrado deseada.
Nota: Cada marca en la escala indica
1/16 pulg. (1.6 mm).
12. Apriete firmemente la perilla de la barra de tope.
13. Desenganche la palanca de fijación de la base tipo
émbolo.
14. Coloque la fresadora de manera que la fresa sobresalga
por debajo de la base en la misma medida que
la profundidad de corte deseada.
15. Descienda la fresadora hasta que la barra de tope haga
contacto con el tope de profundidad.
16. Fije la palanca de fijación de la base tipo émbolo para
colocar la fresa a la profundidad de corte deseada.
FUNCIONAMIENTO

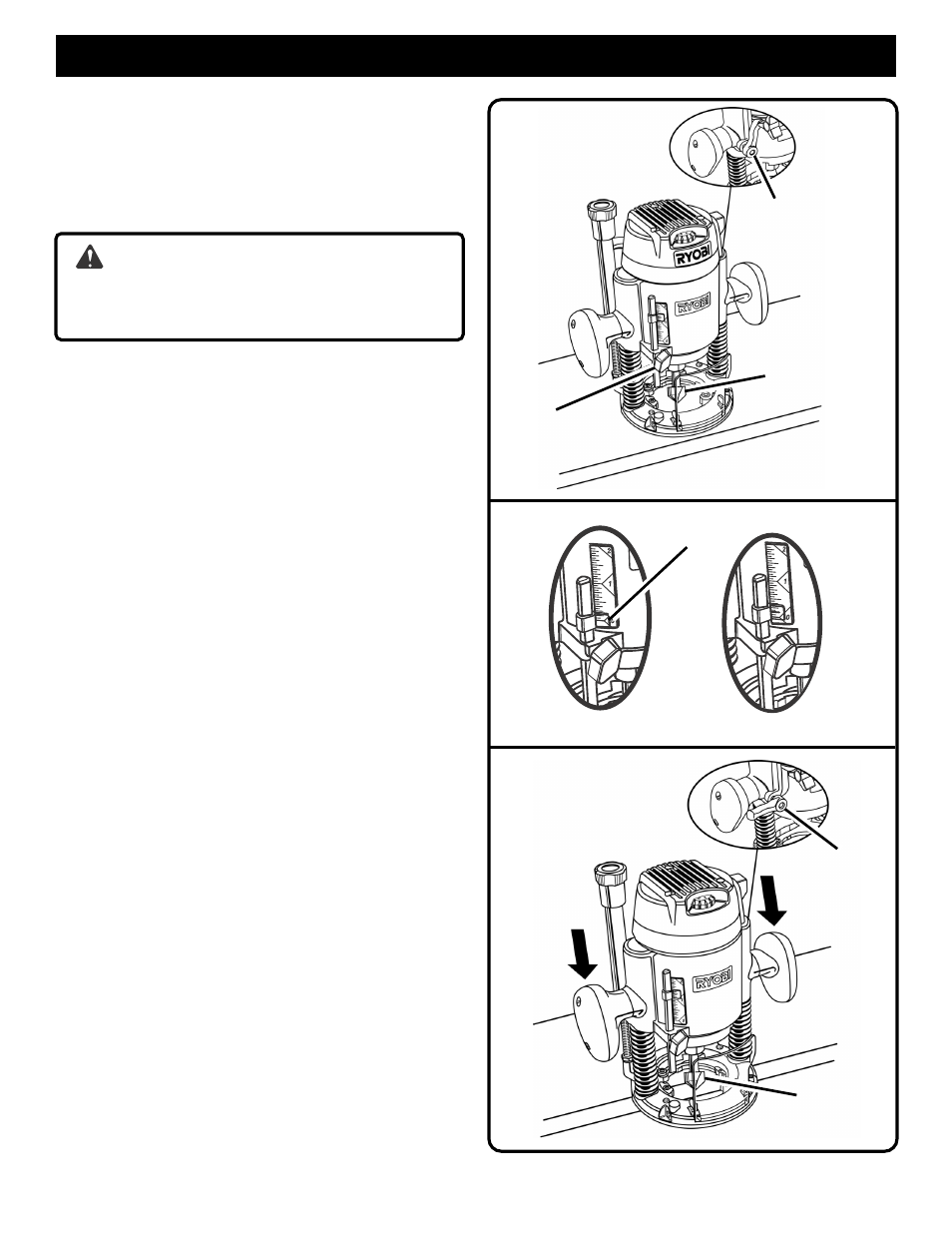

Fig. 13
FRESA
PALANCA DE
FIJACIÓN DE LA
BASE TIPO
ÉMBOLO
INDICADOR DE
PROFUNDIDAD
Fig. 12
FRESA
Fig. 11
PERILLA DE
LA BARRA
DE TOPE
PALANCA DE
FIJACIÓN DE LA
BASE TIPO
ÉMBOLO
