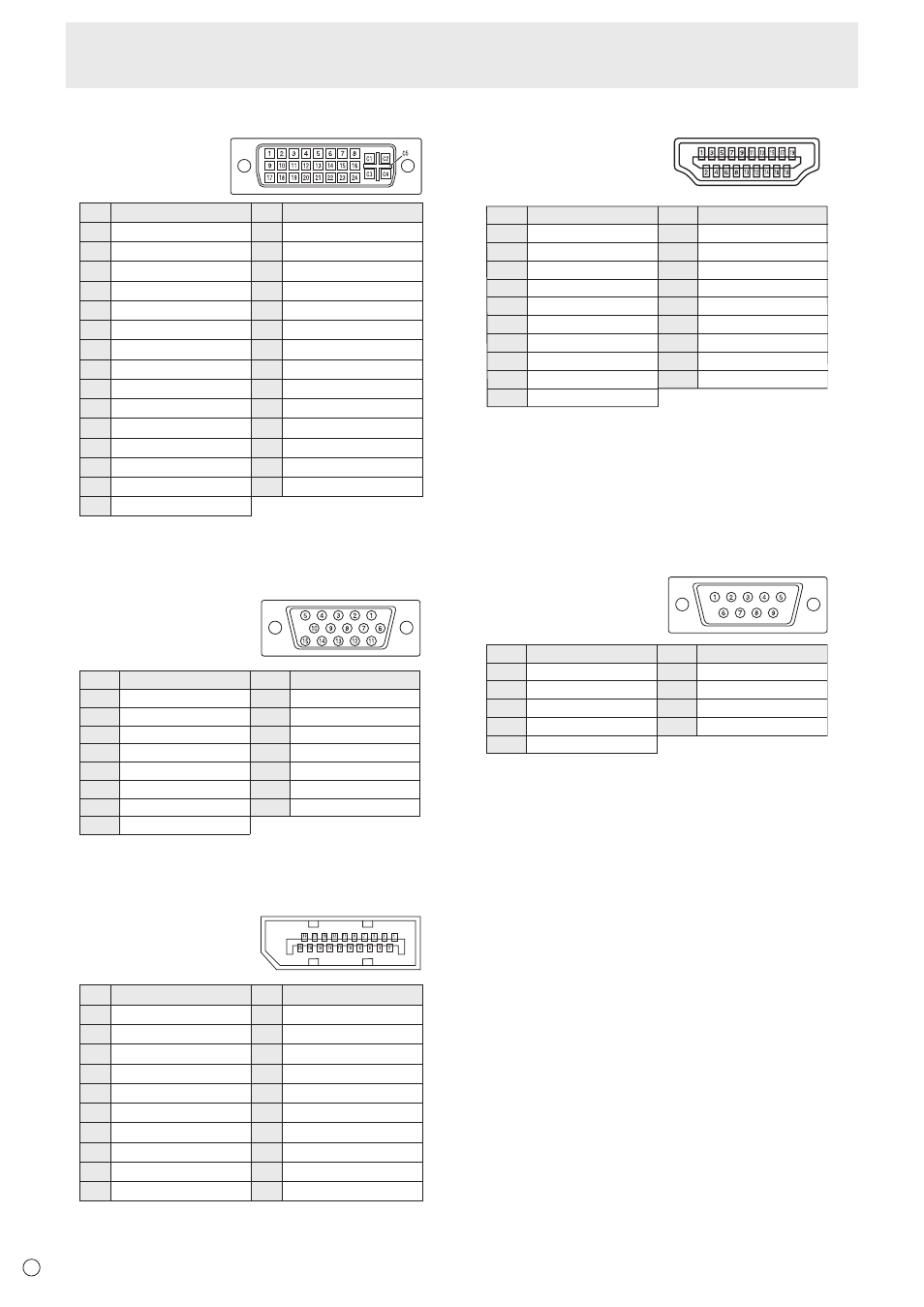

Contactos del terminal de entrada DVI-I
(DVI-I 29 contactos)
Nº Función Nº Función
1 TMDS datos 2- 16 Detección de conexión en caliente
2 TMDS datos 2+ 17 TMDS datos 0-
3 TMDS datos 2/4 blindaje 18 TMDS datos 0+
4 N.C.
19 TMDS datos 0/5 blindaje
5 N.C. 20 N.C.
6 DDC reloj 21 N.C.
7 DDC datos 22 TMDS reloj blindaje
8 Señal de sinc.V analógica 23 TMDS reloj+
9 TMDS datos 1-
24 TMDS reloj-
10 TMDS datos 1+ C1 Señal de vídeo rojo analógica
11 TMDS datos 1/3 blindaje C2 Señal de vídeo verde analógica
12 N.C. C3 Señal de vídeo azul analógica
13 N.C. C4 Señal de sinc.H analógica
14 +5 V C5 TIERRA analógica
15 TIERRA
n Contactos del terminal de entrada PC/AV
D-sub
(Mini Sub-D15 pin)
Nº
1
2
3
4
5
6
7
8
Función
Entrada de señal de vídeo rojo
Entrada de señal de vídeo verde
Entrada de señal de vídeo azul
N.C.
TIERRA
TIERRA para señal de vídeo rojo
TIERRA para señal de vídeo verde
TIERRA para señal de vídeo azul
Nº
9
10
11
12
13
14
15
Función
+5 V
TIERRA
N.C.
DDC datos
Entrada de señal de sinc. H
Entrada de señal de sinc. V
DDC reloj
n Contactos del terminal de entrada
DisplayPort
(DisplayPort 20 contactos)
Nº Función Nº Función
1 Línea principal 3- 11 Tierra
2 Tierra 12 Línea principal 0+
3 Línea principal 3+ 13 Tierra
4 Línea principal 2- 14 Tierra
5 Tierra 15 Auxiliar +
6 Línea principal 2+ 16 Tierra
7 Línea principal 1- 17 Auxiliar -
8 Tierra 18 Detección de conexión en caliente
9 Línea principal 1+ 19 Tierra
10 Línea principal 0- 20 3,3 V
n Contactos del terminal de entrada
PC/AV HDMI
(Conector HDMI™)
Nº
1
2
3
4
5
6
7
8
9
10
Función
TMDS datos 2+
TMDS datos 2 blindaje
TMDS datos 2-
TMDS datos 1+
TMDS datos 1 blindaje
TMDS datos 1-
TMDS datos 0+
TMDS datos 0 blindaje
TMDS datos 0-
TMDS reloj+
Nº
11
12
13
14
15
16
17
18
19 Función
TMDS reloj blindaje
TMDS reloj-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5 V
Detección de conexión en caliente
n Contactos del terminal de entrada RS-232C
(D-sub 9 contactos)
Nº
1
2
3
4
5
Función
N.C.
N.C.
N.C.
N.C.
Función
N.C.
Datos transmitidos
Datos recibidos
N.C.
TIERRA
Nº
6
7
8
9
