S

42

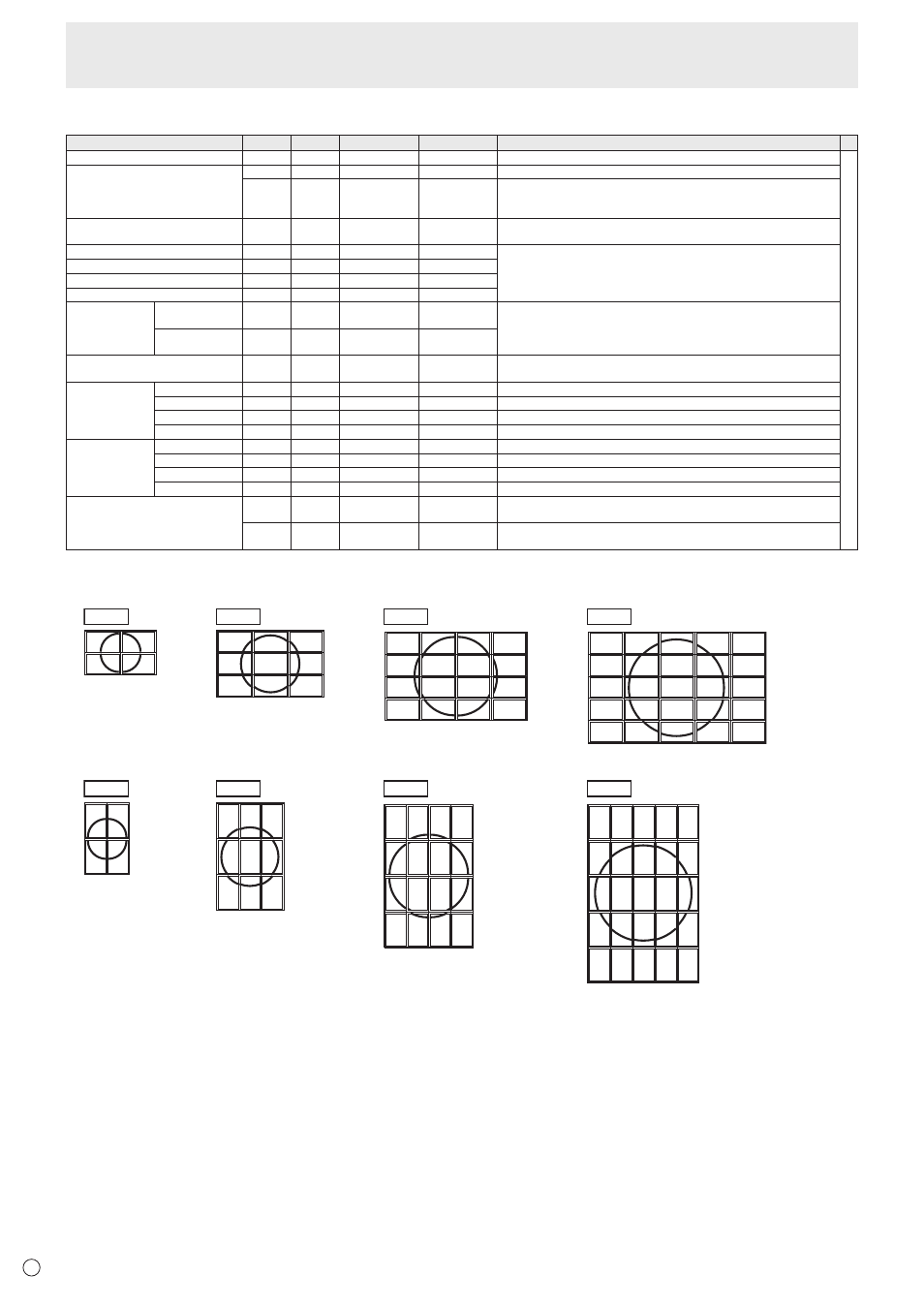

Control del monitor con un PC (RS-232C)

Menú MULTI/PIP

Función

Comando Dirección

Parámetro

Respuesta

Contenidos de control/respuesta

*

ENLARGE <AUMENTAR>

ENLG

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

-

ENLARGE MODE <FORMATOS>

EMAG

WR

1-4

1-4 1: 2 x 2, 2: 3 x 3, 3: 4 x 4, 4: 5 x 5

EMHV

WR

12(21)-55

12(21)-55 1 x 2 (2 x 1) a 5 x 5 (“m x n” se expresa como “mn”, donde m y n son los

números de monitores especificados para la dirección más larga y la dirección
más corta respectivamente).

POSICIÓN DE LA IMAGEN (M x N)

EPHV

WR

11-55

11-55 Especifica valores en el orden de POSICIÓN DE LA IMAGEN EN LA

DIRECCIÓN MÁS LARGA/MÁS CORTA.

POSICIÓN DE LA IMAGEN (2 x 2)

EPOS

WR

0-3

0-3 Véase la descripción que se presenta a continuación.

POSICIÓN DE LA IMAGEN (3 x 3)

EPOS

WR

0-8

0-8

POSICIÓN DE LA IMAGEN (4 x 4)

EPOS

WR

0-15

0-15

POSICIÓN DE LA IMAGEN (5 x 5)

EPOS

WR

0-24

0-24

POSICIONAMIENTO
DE LA PANTALLA
AMPLIADA

DIRECCIÓN
MÁS LARGA

EPSH

WR

-999-999

-999-999 El rango de ajuste depende del ajuste de ENLARGE MODE <FORMATOS> y de

la posición de la imagen.

DIRECCIÓN
MÁS CORTA

EPSV

WR

-999-999

-999-999

BEZEL ADJUST <AJUSTE DE
MARCO>

BZCO

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

BEZEL ADJUST
<AJUSTE DE
MARCO>

TOP <SUP>

BZCT

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

BOTTOM <INF>

BZCB

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

RIGHT <DER>

BZCR

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

LEFT <IZQ>

BZCL

WR

0-1

0-1 0: OFF <NO>, 1: ON <SÍ>

ANCHURA DE
MARCO

TOP <SUP>

BZWT

WR

0-100

0-100

BOTTOM <INF>

BZWB

WR

0-100

0-100

RIGHT <DER>

BZWR

WR

0-100

0-100

LEFT <IZQ>

BZWL

WR

0-100

0-100

AJUSTE DE AMPLIACIÓN/POSICIÓN
DE LA IMAGEN

ESTG

WR

XXYY

XXYY XX: ENLARGE MODE <FORMATOS> (igual que EMAG), YY: Posición

de la imagen (igual que EPOS)

ESHV

WR

XXYY

XXYY XX: ENLARGE MODE <FORMATOS> (igual que EMHV), YY: Posición

de la imagen (igual que EPHV)

• Ajuste POSICIÓN DE LA IMAGEN (EPOS)

En orientación horizontal

1

3

0

2

0

1

2

3

4

5

6

7

8

2

6

10

3

7

11

0

1

4

5

8

9

12

13

14

15

0

5

10

15

20

1

6

11

16

21

2

7

12

17

22

3

8

13

18

23

4

9

14

19

24

2 x 2

3 x 3

4 x 4

5 x 5

En orientación vertical

2 x 2

3 x 3

4 x 4

5 x 5

2

0

3

1

15

14

13

11

10

9

7

6

5

12

8

4

3

2

1

0

24

23

22

19

18

17

14

13

12

21

16

11

9

8

7

6

4

3

2

1

20

15

10

5

0

8

7

6

5

4

3

2

1

0
