33

S

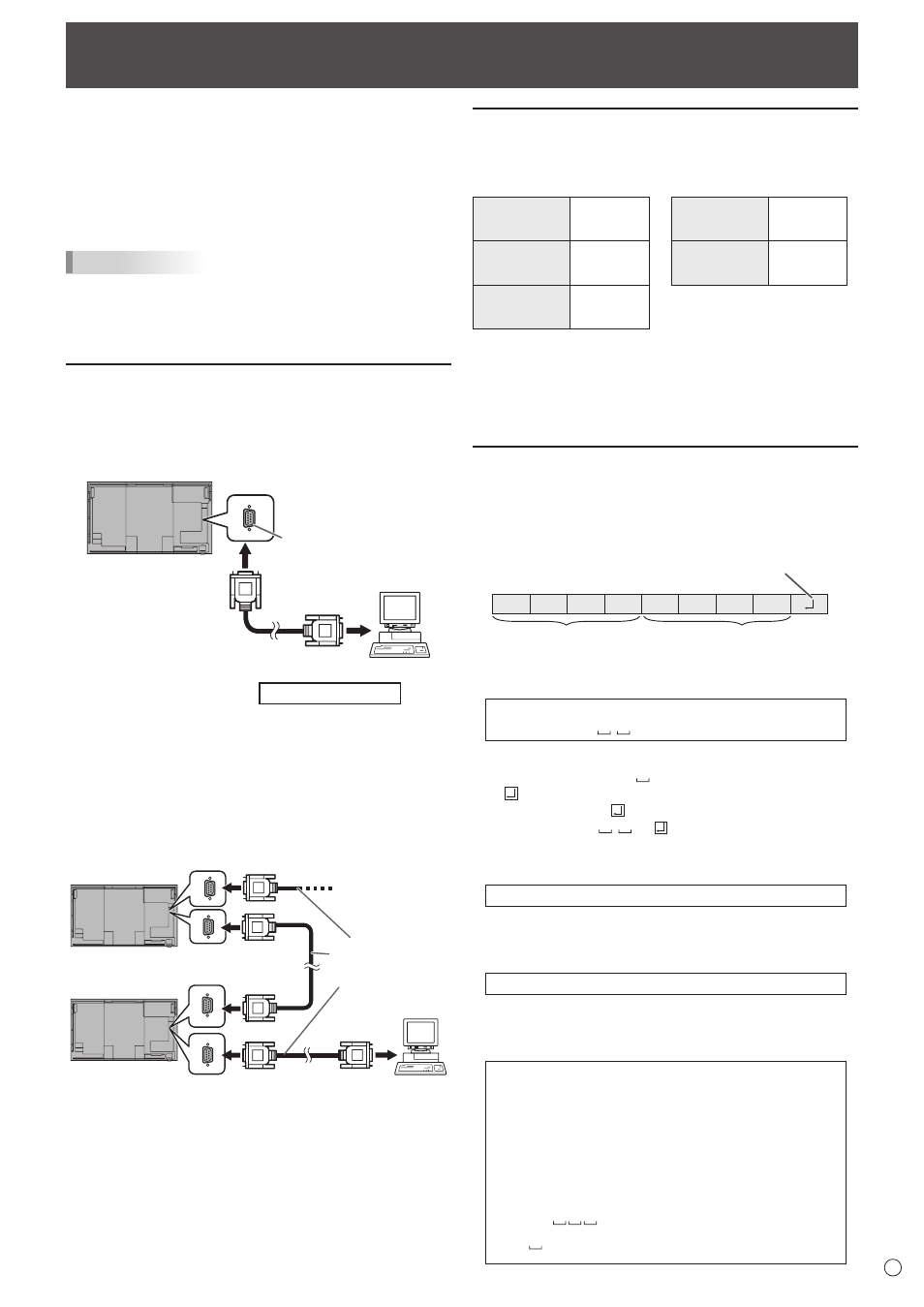

Control del monitor con un PC (RS-232C)

Podrá controlar este monitor desde un PC a través de un

puerto RS-232C (puerto COM) del PC.

También podrá conectar múltiples monitores en serie

utilizando un PC. Mediante la asignación de números de

ID a cada monitor (véase la página 34), podrá efectuar la

selección/el ajuste del modo de entrada o verificar el estado

de un monitor específico.

CONSEJOS

• Para controlar el monitor a través de RS-232C, establezca RS-232C/

LAN SELECT <SELECCIÓN DE RS-232C/LAN> en RS-232C.

• No podrá utilizar control de RS-232C y LAN

simultáneamente.

Conexión de PC

n

Conexión uno a uno con un PC

Conecte un cable recto RS-232 entre el puerto COM del PC

(conector RS-232C) y el terminal de entrada RS-232C del

monitor.

Cable recto RS-232

(de venta en comercios)

A puerto COM

Terminal de entrada

RS-232C

PC

n

Conexión en serie…

Operación avanzada

Conecte un cable recto RS-232 entre el puerto COM del PC

(conector RS-232C) y el terminal de entrada RS-232C del

primer monitor.

A continuación, conecte un cable recto RS-232 al terminal de

salida RS-232C del primer monitor y al terminal de entrada

RS-232C del segundo monitor. Conecte del mismo modo al

tercero y a los monitores siguientes.

Es posible conectar hasta 25 monitores (dependiendo de la

longitud del cable utilizado y del entorno circundante).

Primer monitor

Segundo monitor

PC

Cables rectos

RS-232

(de venta en

comercios)

A puerto COM

Terminal de

salida RS-232C

Terminal de

entrada RS-232C

Condiciones de comunicación

Establezca los ajustes de comunicación RS-232C el PC para

que coincidan con los ajustes de comunicación del monitor

del modo siguiente:

Velocidad en

baudios

*

Bit de parada

1 bit

Longitud de

datos

8 bits

Control de

flujo

Ninguno

Bit de

paridad

Ninguno

* Establezca la misma velocidad en baudios que para el

ajuste BAUD RATE <TASA DE BAUDIOS> de menú SETUP

<INSTALACIÓN>. (valor inicial: 38400 bps)

* Cuando conecte varios monitores en serie, ajústelos todos

en el mismo valor de BAUD RATE <TASA DE BAUDIOS>.

Procedimiento de comunicación

n

Formato de comandos

Cuando se envíe un comando desde el PC al monitor, el

monitor funcionará de acuerdo con el comando recibido y

enviará un mensaje de respuesta al PC.

C1 C2 C3 C4 P1 P2 P3 P4

Código de retorno

Campo de comandos

(4 caracteres

alfanuméricos prescritos)

Campo de parámetros

(cadena de 4 caracteres

comprendidos por:

0-9, +, -, espacio, ?)

Ejemplo: VOLM0030

VOLM

30

* Asegúrese de introducir 4 caracteres para el parámetro.

Rellene con espacios (“ ”) si fuera necesario.

(“ ” es un código de retorno (0D

H

, 0A

H

o 0D

H

))

Erróneo : VOLM30

Correcto : VOLM 30

Cuando introduzca un valor negativo, especifique un valor

numérico con tres dígitos.

Ejemplo: AUTR-005

No utilice espacios para MPOS, DATE y SC01 a SC08.

Especifique los parámetros utilizando un número específico

de caracteres.

Ejemplo: MPOS010097

Si un comando tiene “R” para “Dirección” en la “Tabla de

comandos RS-232C” de la página 37, el valor actual podrá

obtenerse utilizando “?” como parámetro.

Ejemplo:

VOLM ? ? ? ?

De PC a monitor (¿cuál es el

ajuste de volumen actual?).

30

De monitor a PC (ajuste de

volumen actual: 30).

* Si se ha asignado un número de ID (véase la página

34) - por ejemplo, número de ID = 1.

VOLM

?

De PC a monitor.

30 001

De monitor a PC.
