Sección 1 Funcionamiento básico de este facsímil
1 SRDF (Alimentador de documentos con inversión de hoja)…
Múltiples páginas colocadas en el SRDF se van alimentando
automáticamente una a una para su transmisión.
2 Mesa de originales…Coloque los documentos que desea
transmitir en esta mesa. Se puede colocar un máximo de
70 hojas de papel común de tamaño hasta A4 de una vez (B4 o
A3: un máximo de 50 hojas).
3 Guías de colocación de originales…Ajuste estas guías al
ancho de los documentos.
4 Cubierta izquierda…Abra esta tapa cuando se produce un
atasco de un documento.
5 Cubierta superior…Los documentos salen a esta cubierta
después de escanearlos.
6 Guía de salida…Abra esta guía cuando transmita documentos
de tamaño grande, tales como B4 u A3.
7 Palanca de apertura de SRDF…Utilice esta palanca para abrir y
cerrar el SRDF.
8 Indicador de original colocado…Este indicador muestra el
estado de los documentos colocados en el SRDF.
Los documentos están bien colocados cuando el indicador está
encendido en verde.
9 Tablero de controles…Utilice el tablero de controles para realizar
el procedimiento necesario para hacer comunicaciones por facsímil.
0 Placas de cubierta…Estas dos placas pueden levantarse o
bajarse tomando por la lengüeta para acceder al número de tecla
de un toque deseado. Levante también ambas placas para utilizar
las distintas teclas de “función” (tecla TRANS.MULTIPLE, etc.).
3A180120A
FaxSystem (A)/MCE/Sp
/ 164
! Sección de depósito de copias…Los documentos salen y se
depositan cara abajo en la sección de depósito de copias.
Se pueden depositar hasta 250 hojas de papel común (80 g/m
2 )
en esta sección.
@ Casetes…Este facsímil tiene como parte del equipo básico dos
casetes. Cada casete tiene capacidad para 550 hojas de papel
común (80 g/m
2 ). Consulte el manual de instrucciones de su
copiadora para más detalles sobre el uso de los casetes.
# Alimentador multihojas (opcional)…Cuando se instala el
alimentador multihojas opcional en este aparato, también puede
colocarse papel aquí. Consulte el manual de instrucciones de su
copiadora para más detalles sobre el uso del alimentador
multihojas.
$ Enchufe para teléfono (T)…Utilice este enchufe para conectar
un teléfono adquirido por separado a este aparato.
% Enchufe para la línea telefónica (L)…Utilice este enchufe para
conectar el aparato a la línea telefónica mediante cable modular.
^ Interruptor de servicio…Conecte ( | ) este interruptor cuando
utilice este aparato por primera vez. Cuando conecte este
interruptor podrá recibir facsímiles incluso con el interruptor
principal desconectado. (Normalmente no es necesario
desconectar (O) este interruptor.)
& Interruptor principal…Conecte ( | ) este interruptor para realizar
las funciones de facsímil y de copiado. La pantalla de mensajes
se enciende para que pueda hacerlo funcionar.
(Vista de atrás)
Nombre de las partes
(1) Partes del cuerpo principal y sus funciones
Esta sección contiene información sobre los nombres y funciones de las
partes que son necesarias para utilizar este aparato como un facsímil.
Consulte el manual de instrucciones de su copiadora para más detalles
sobre las otras partes de este aparato.

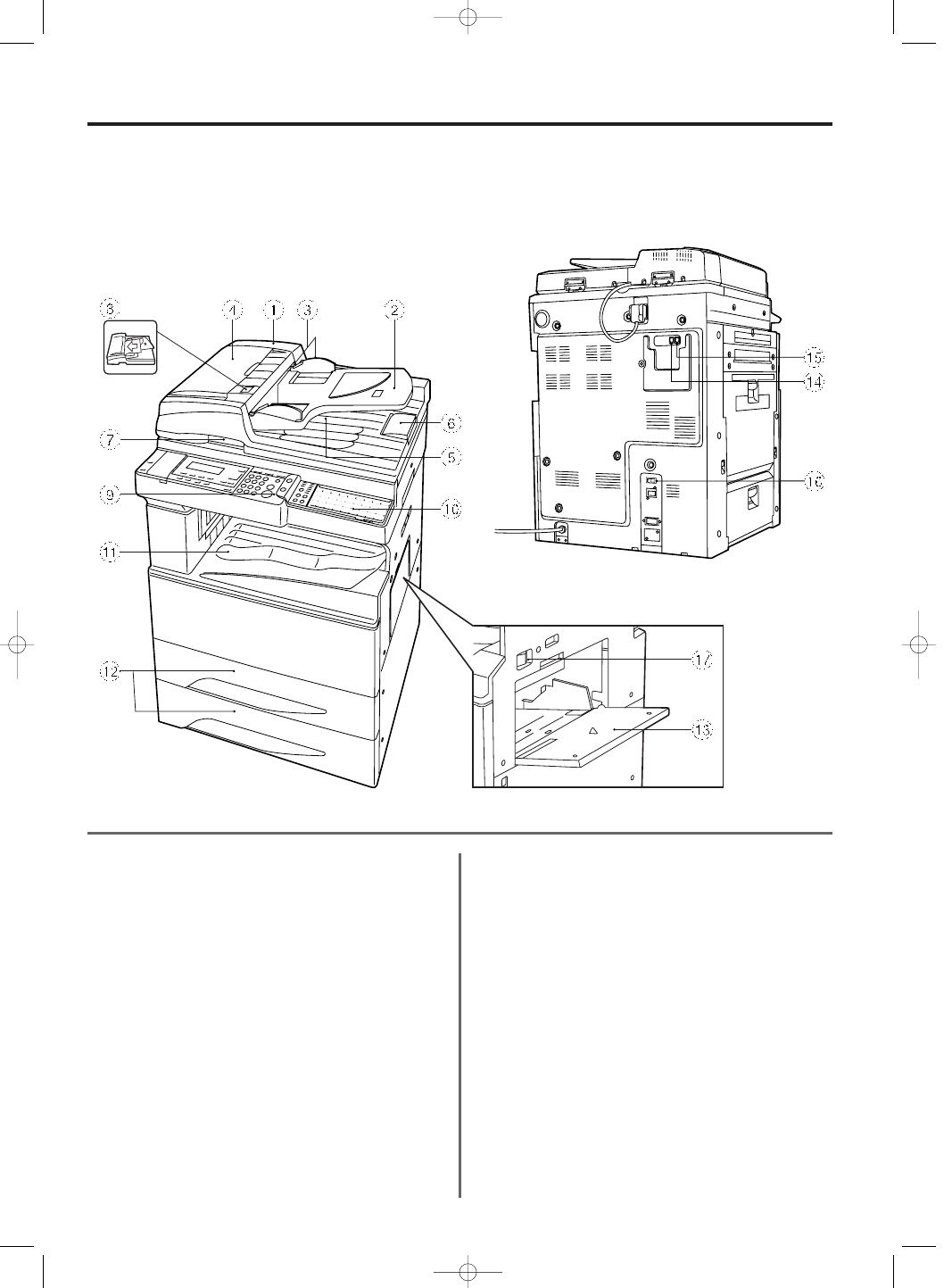

(Vista de adelante)
