Solución de problemas > 133

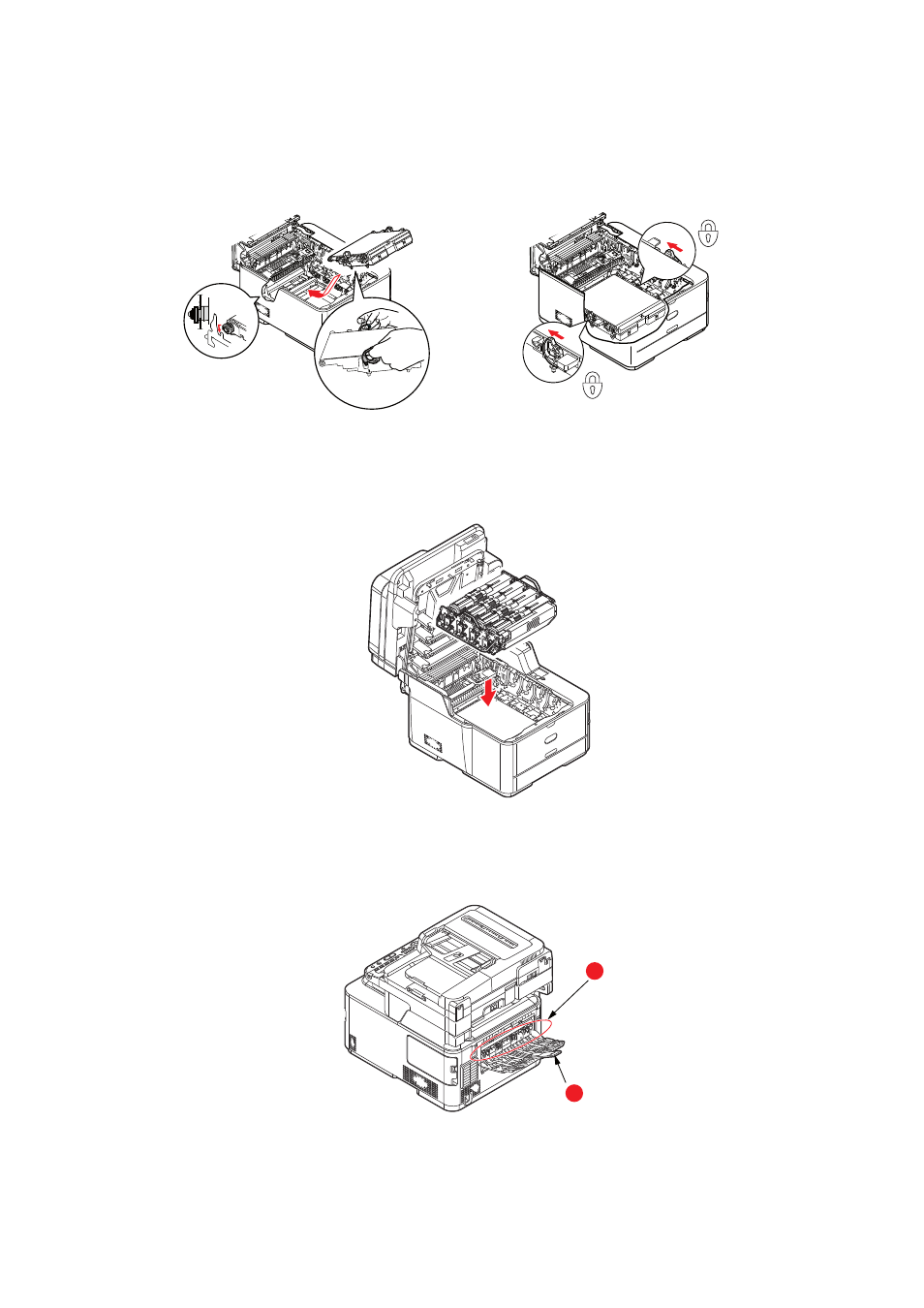

(d) Coloque la unidad de cinta de transporte en su sitio, con el sistema de
engranajes hacia la parte posterior de la impresora. Coloque el sistema de
engranajes sobre el engranaje de la impresora por la esquina posterior derecha
de la unidad y haga descender la unidad de cinta de transporte en posición
horizontal para colocarla en la impresora.
(e) Baje las dos palancas de bloqueo hacia la parte posterior de la máquina. Esto
fijará la unidad de cinta de transporte en su sitio.
8. Sujete todo el conjunto de tambor de imagen por sus asas y colóquelo en su sitio en
la máquina, haciendo coincidir las patillas de los laterales en las ranuras
correspondientes a los lados de la cavidad de la impresora.
9. Baje la bandeja de salida pero no la presione aún para cerrarla bien. Esto protegerá
al tambor de la exposición excesiva a la iluminación ambiente mientras se
comprueba si hay hojas atascadas en el resto de la impresora.
10. Abra la bandeja de salida posterior (h) y compruebe si hay alguna hoja de papel en
la parte posterior de la trayectoria (i).
> Extraiga todas las hojas que encuentre en esta zona.
h
i
