24
1 2 3 4 5 6 7 8 9
C NC NO CALDAIA AUX
Ingresso
termostato
ambiente
1 2 3 4 5 6 7 8 9
N L
CALDAIA AUX
Ingresso
termostato
ambiente
C NC NO
1 2 3 4 5 6 7 8 9
N L
C NC NO CALDAIA AUX
Ingresso
termostato
ambiente
14 - MENÚ DE CONFIGURACIONES

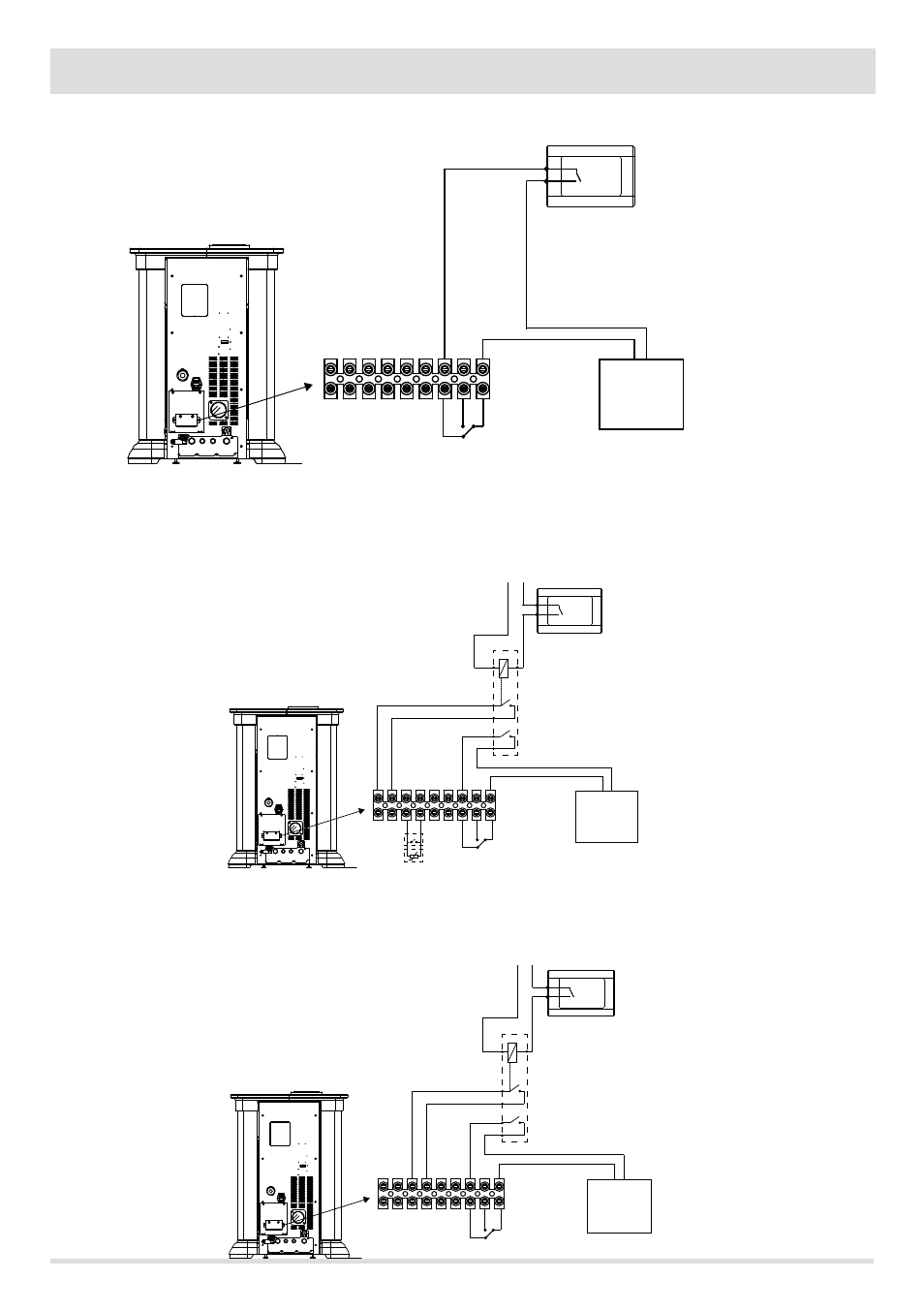

EJEMPLO 1 - CONEXIÓN A LA ENTRADA DEL TERMOSTATO DE AMBIENTE DE LA CALDERA AUXILIAR
EJEMPLO 2 - TERMOSTATO DE AMBIENTE CON DOBLE CONTACTO
• BORNES 1-2 TERMOSTATO DE AMBIENTE 2
• BORNES 3-4 SONDA DE AMBIENTE
• BORNES 7-9 CALDERA AUXILIAR
ESEMPIO 3 - TERMOSTATO AMBIENTE CON DOPPIO CONTATTO
• BORNES 3-4 ENTRADA AMBIENTE CONFIGURADA EN TERMOSTATO DE AMBIENTE. (CONSULTE EL APARTADO ESPECÍFICO.)
• MORSETTI 7-9 CALDAIA AUX
