13
13 - MENÚ DE INFORMACIONES
Servicio técnico - Derechos reservados - Reproducción prohibida
INFROMACIONE4S-ESTADO DE LA ESTUFA
Este menú es muy útil si desea comprobar la condición de trabajo (Estado) de la estufa.

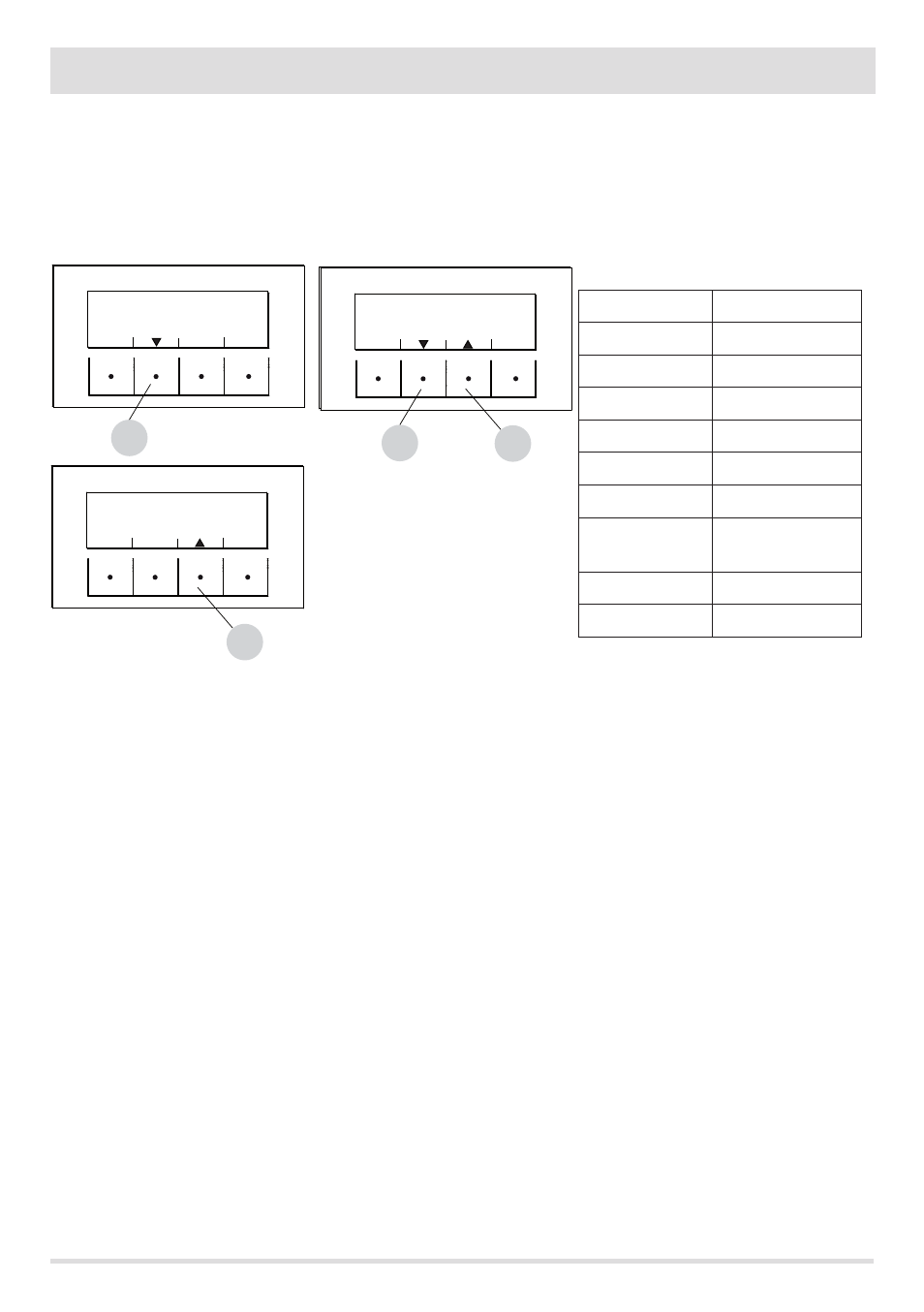

Desde la pantalla OFF, presione el pulsador “E” Menú; desplácese con la flecha “D”, hasta la entrada Informaciones; presione después
la tecla “E”. De nuevo, desplácese con la flecha “D” hasta el estado de la estufa, presione OK con la tecla “E” y ya accederá al menú de
Informaciones del estado de la estufa.
Las entradas disponibles en INFORMACIONES-ESTADO DE LA ESTUFA pueden verse desplazándose con las flechas “C” y “D”, y son:
estado
temp. del agua
ajuste
sonda aux. set
active+ set
vent.fumi set
Tornillo sin fin set
temp. humos ped.
vent. aire (no
disponible)
bomba
relé aux. cand.
modbus com dir.
• Los estados principales de la estufa legibles en el visualizador son:
ESTADO 1-9 diferentes fases de encendido
ESTADO 20-40 estado de trabajo (suministro de potencia)
ESTADO 60-79 estado alarmas
ESTADO 80-84 estado apagado/enfriamiento/autoeco
ESTADO 85-93 funciones auxiliares
ESTADO 94-95 estado limpiezas
• TEMP. AGUA: Temperatura del agua detectada por la sonda en el interior de la estufa y correspondiente AJUSTES (SET) configurado
• SONDA AUX: detecta el valor medido por la sonda aux. (externa/hervidor/puffer)
• ACTIVE+.: Valor leído por el sistema Active Plus y correspondiente AJUSTE (SET)
• VENT. HUMOS: Número de revoluciones de ventilación humos y correspondiente AJUSTE (SET)
• TORNILLO SIN FIN: número de vueltas del tornillo sin fin y correspondiente AJUSTE (SET)
• TEMP. HUMOS: valor de temperatura de los humos leído por la sonda en el interior de la estufa
• DEM.: (Calefacción/sanitario) señala si hay demanda de calor desde la instalación
• VENT. AIRE: Nivel de funcionamiento del ventilador ambiente (no disponible)
• BOMB.: señala si la bomba situada en el interior de la estufa está encendida (ON) o apagada (OFF)
• RELÉ AUX.: señala la activación (ON) o el estado OFF del relé Aux.
• BUJ.: Señala si la bujía está encendida o apagada
• MODBUS COM: Estado de comunicación de la interfaz externa
• DIR.: Dirección para la comunicación con modbus.
SALIR
INFORMACION-ESTADO ESTUFA
STATO = 0-OFF
TEMP.AGUA = -43°C SET = 70°C
ACTIVE+ = 471 SET = 400
VENT.HUMOS = 0 SET = 0
D
C
SALIR
INFORMACION-ESTADO ESTUFA
T. SINFIN = 0 SET = 0
TEMP.HUMOS = 30°C PED. = ACCUM.
VENTILADOR = 0% BOMBA = OFF
VAL.3 VIAS = NO HY. BUJIA =OFF
C
D
SALIR
INFORMACION-ESTADO ESTUFA
MODBUS COM = OFF DIR.=4
