23
14 - MENÚ DE CONFIGURACIONES
Servicio técnico - Derechos reservados - Reproducción prohibida
SALIDA AUX.
La salida AUX permite disponer de un contacto de relé, en función del tipo de configuración de la instalación elegida en el menú Entrada
Auxiliar.
Actúa en los contactos 7-8-9 de la regleta de bornes externa.
Las funciones solo puede seleccionarse si no se ha elegido la configuración hervidor o puffer en el menú Entrada Auxiliar
y son:
• Alarmas remota (9-8=C-NO)
• Caldera auxiliar (9-7=C-NC) (CONSULTE LOS ESQUEMAS INCLUIDOS EN LA SIGUIENTE PÁGINA).
• Salida auxiliar a temperatura (9-8-7=C-NO-NC)
Per entrare nella funzione premere:

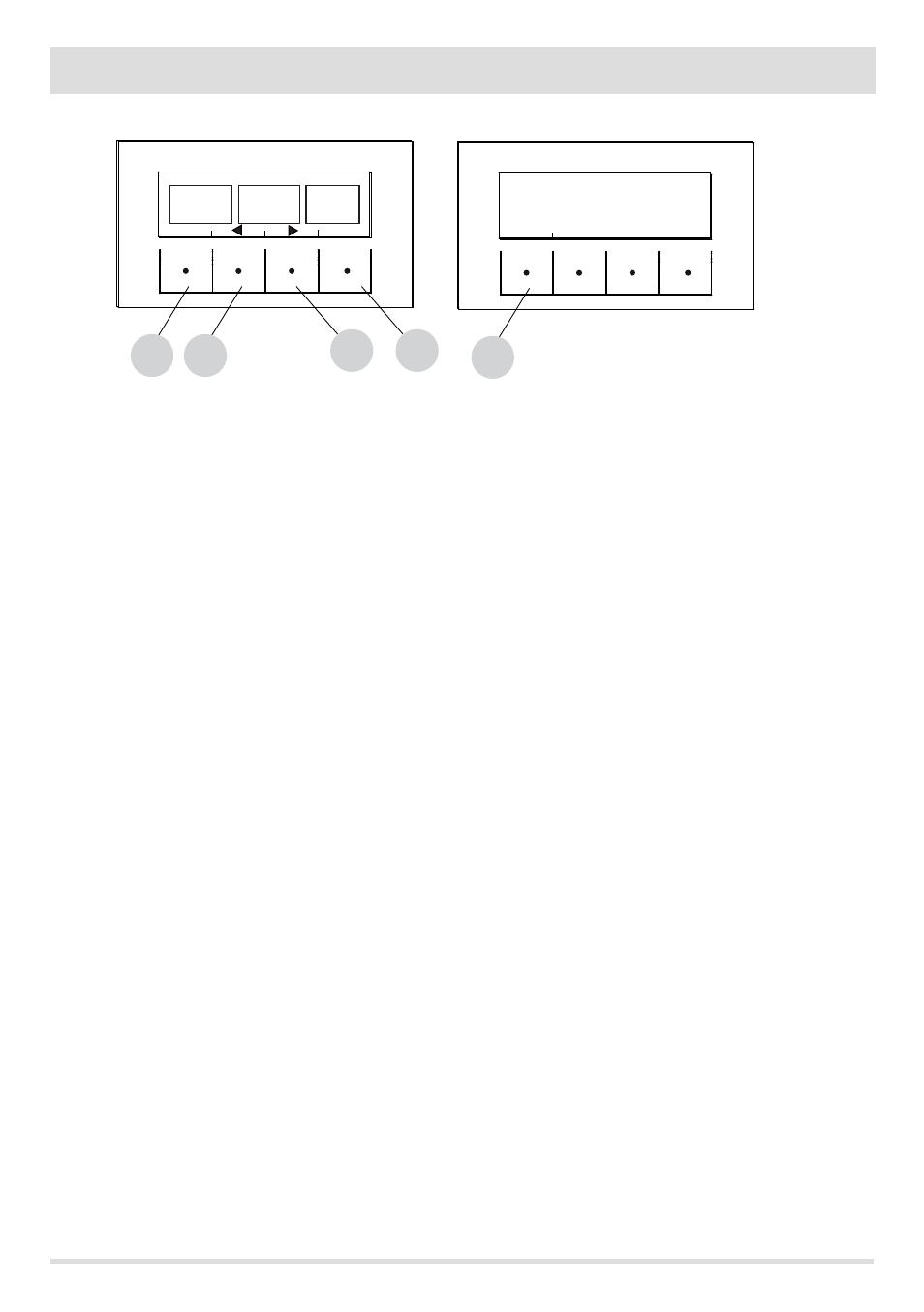

desde el menú Configuraciones, presione ok (tecla E); después, presione la tecla D (flecha) y desplácese hasta Salida Aux. Por ultimo,
presione OK (tecla E). Con las teclas “C” y “D”, seleccione la función Alarma remota/Caldera aux/Salida a temp. y presione OK (tecla “E”).
• Si la salida Auxiliar está configurada en Alarma Remota, el contacto NO se cierra cuando hay una alarma.
• Si la salida Auxiliar está configurada en Caldera Auxiliar, el contacto NC se mantiene cerrado en todos los estados de alarma, en
estado 0 “OFF”, en estado 80 “Shutdown” y en estado 51 “COOL”. En el resto de condiciones, se mantiene abierto.
• Salida a temperatura: el contacto NO se cierra cuando la temperatura de la Caldera supera el valor configurado por el usuario. Puede
configurarse desde 30 a 60; sirve, por ejemplo, para desconectar la caldera auxiliar por encima de una determinada temperatura
(usando el contacto NC), o bien para poner en marcha una bomba externa a temperatura (usando el contacto NO).
• Si se ha elegido la configuración hervidor, el contacto Auxiliar está fijo en “Válvula de tres vías hervidor”; el contacto conmuta cuando
se recibe una demanda de calor del hervidor.
• Si se ha elegido la configuración Puffer, el contacto Auxiliar está fijo en “Mando bomba"; el contacto NO se cierra cuando se recibe una
demanda de calor por parte de la SONDA de Ambiente.
B
E
INFO OK
C
D
B
SALIR
FIJE LA ENTRADA AMBIENTE
COMO SONDA O COMO TERMOSTATO
(BORNES 3 -4)
CONFIG.-SALIDA AUX.
AL. A
DISTANCIA=
SALIDA
EN T =
CALDERA
AUX =
