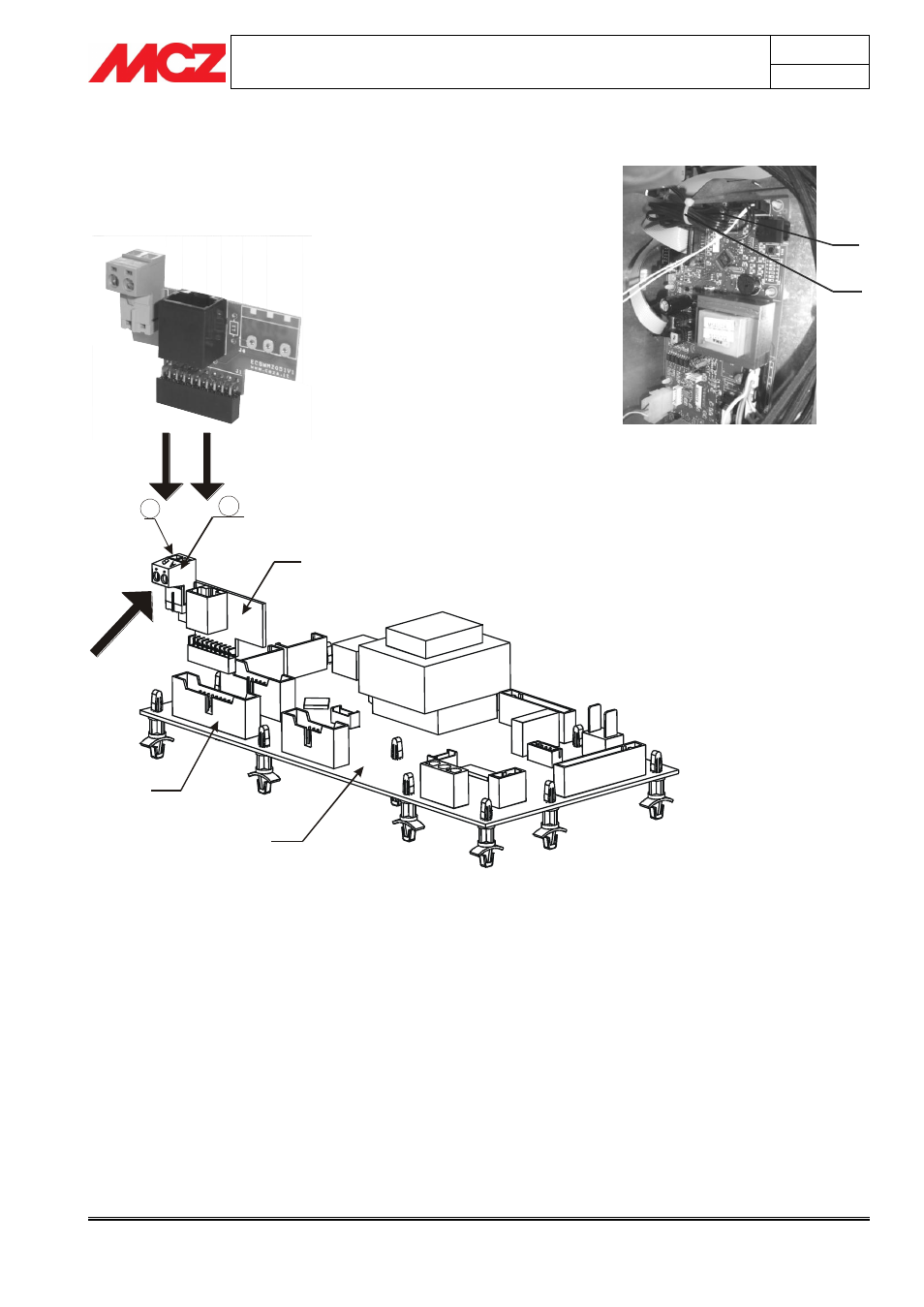

4.7.3.2. Conexión del termostato ambiente externo
Es posible conectar la estufa a un termostato externo. Para realizar esta
conexión es necesario adquirir la interfaz D (opcional), que se debe
conectar a la placa madre (E) de la estufa en el conector (F), como se
indica en el esquema de abajo y en la pág. 53 punto 7.
E
D
F
A B
En el borne indicado por la flecha, introduzca en los alojamientos (A) y
(B) los dos hilos del termostato ambiente. Estos dos hilos deben pasar a
través del orificio G situado en la trasera de la estufa. El termostato y
sus cables eléctricos corren a cargo del usuario. La instalación debe ser
realizada por un técnico especializado de MCZ
En el panel de mandos de la estufa, una vez conectado el termostato,
seguirá mostrándose la temperatura medida por la sonda, pero en este
caso se tendrá en cuenta la temperatura programada en el termostato.
El termostato (on/off) puede activarse mediante el panel de mandos en
el menú ajustes, termostato opción on/off, como se explica en el
esquema de abajo.
Fig.9 - Interfaz para termostato
ambiente
A = CAPUCHÓN DE
PROTECCIÓN
B = SONDA (CABLE)
C = ABRAZADERA
D
= INTERFAZ PARA
TERMOSTATO EXTERNO
E = PLACA MADRE
F
= CONECTOR PARA
CONEXIÓN DE INTERFAZ
G = ORIFICIO PARA SALIDA
DE CABLES
Fig.8 - Placa madre (interior de
la estufa)
