Además, la toma de aire debe:
 comunicar directamente con el ambiente de la instalación
 estar protegida por una rejilla, una red metálica u otra protección
idónea que no reduzca su sección mínima.
 estar colocada de manera que no pueda quedar obstruida.
No es obligatorio conectar la toma de aire directamente
con la estufa (comunicante directamente con el exterior)
pero la sección mencionada debe garantizar siempre
unos 50 m³/h de aire.
Véase norma UNI 10683.
2.5. CONEXIÓN DEL TUBO DE DESCARGA DE HUMOS
Al realizar el agujero para el paso del tubo de descarga de humos, es
necesario tener en cuenta la posible presencia de materiales inflamables. Si el
orificio debe atravesar una pared de madera o de un material termolábil, EL
INSTALADOR DEBE en primer lugar utilizar el racor de pared
correspondiente (diám. mínimo 13 cm) y aislar de manera apropiada el tubo
de la estufa que lo atraviesa utilizando materiales aislantes adecuados
(espesor 1,3 — 5 cm con una conductibilidad térmica mín de 0,07 W/m°K).
Lo mismo ocurre si el tubo de la estufa debe recorrer tramos horizontales o
verticales permaneciendo siempre cerca (mín. 20 cm) de la pared termolábil.
Como alternativa, se aconseja el uso de tubo industrial térmicamente aislado,
que también puede utilizarse en el exterior para evitar los vapores de
condensación.
La cámara de combustión trabaja en depresión. El conducto de humos para la
descarga de los mismos está en depresión cuando se encuentra conectado a
un cañón de humos eficiente, como se ha recomendado anteriormente.
Es necesario utilizar siempre tubos y racores con
guarniciones adecuadas que garanticen la hermeticidad.
Todos los tramos del conducto de humos deben ser
inspeccionables y extraíbles para permitir su limpieza interna
periódica (racor en forma de T con inspección).
Colocar la estufa considerando todas las prescripciones y las precauciones
mencionadas hasta el momento.
IMPORTANTE
Todos los cambios de dirección de 90° del canal de
descarga de humos deben estar preferiblemente
provistos de racores con forma de “T” que ofrezcan la
posibilidad de ser inspeccionados. (Véase accesorios
estufa de pellas)
Está terminantemente prohibido utilizar una red en la
extremidad del tubo de descarga puesto que podría
provocar un funcionamiento anómalo de la estufa.
PARA LA CONEXIÓN EN EL CAÑÓN DE HUMOS NO DEBEN
EMPLEARSE MÁS DE 2-3 m. DE TUBERÍA HORIZONTAL Y
TAMPOCO DEBEN EMPLEARSE MÁS DE 3 CURVAS DE 90º
TAMPOCO ES ACONSEJABLE SUPERAR LOS 6 METROS DE
LONGITUD CON EL TUBO Ø 80 mm

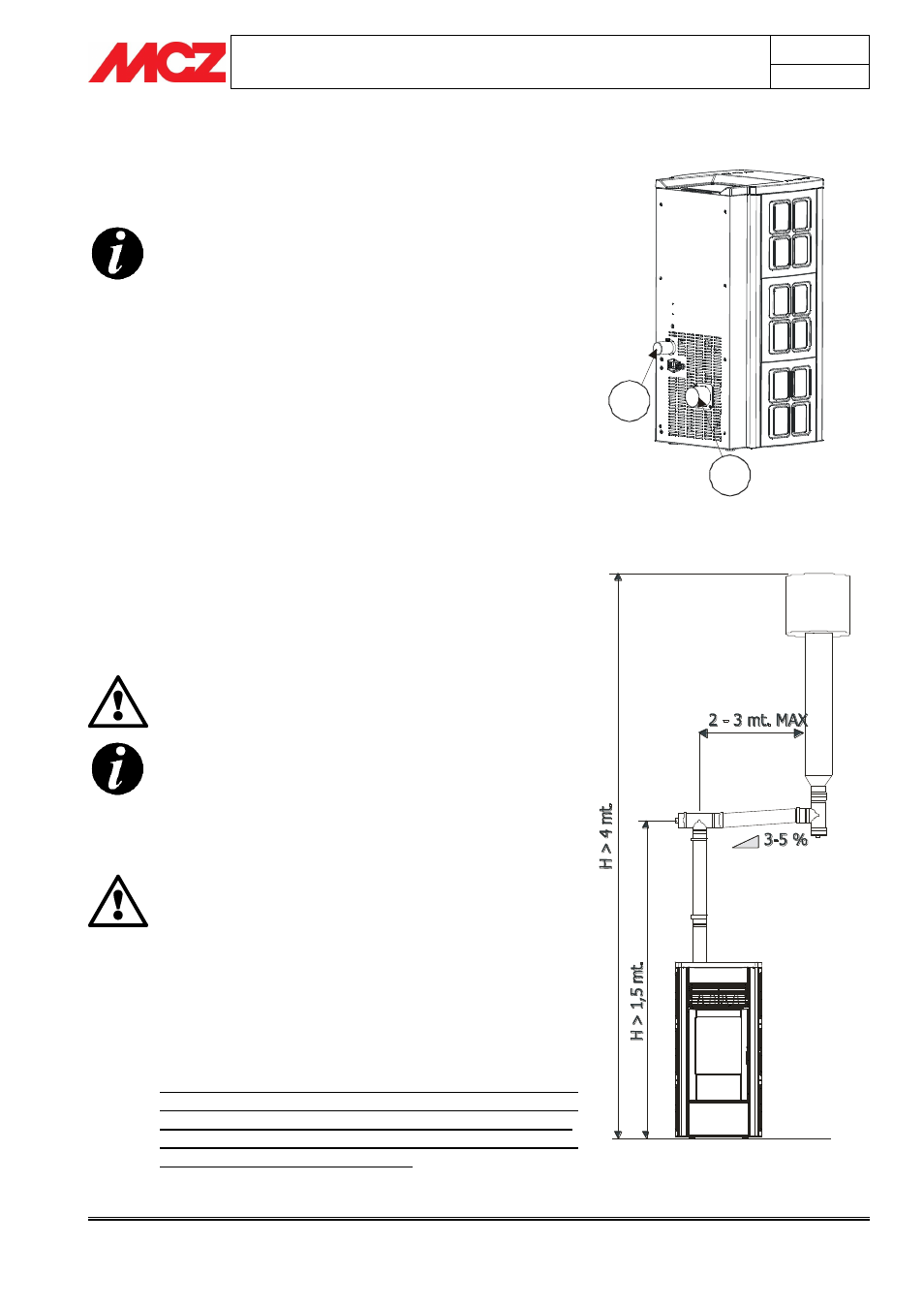

Ejemplo de instalación de estufa de
pellas de madera
Visión posterior de una estufa de pellas
de madera
1) Entrada aire comburente
2) Salida de humos
