7 5
4
9
8
10
13
12
11
2
3
1
6
14
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
69

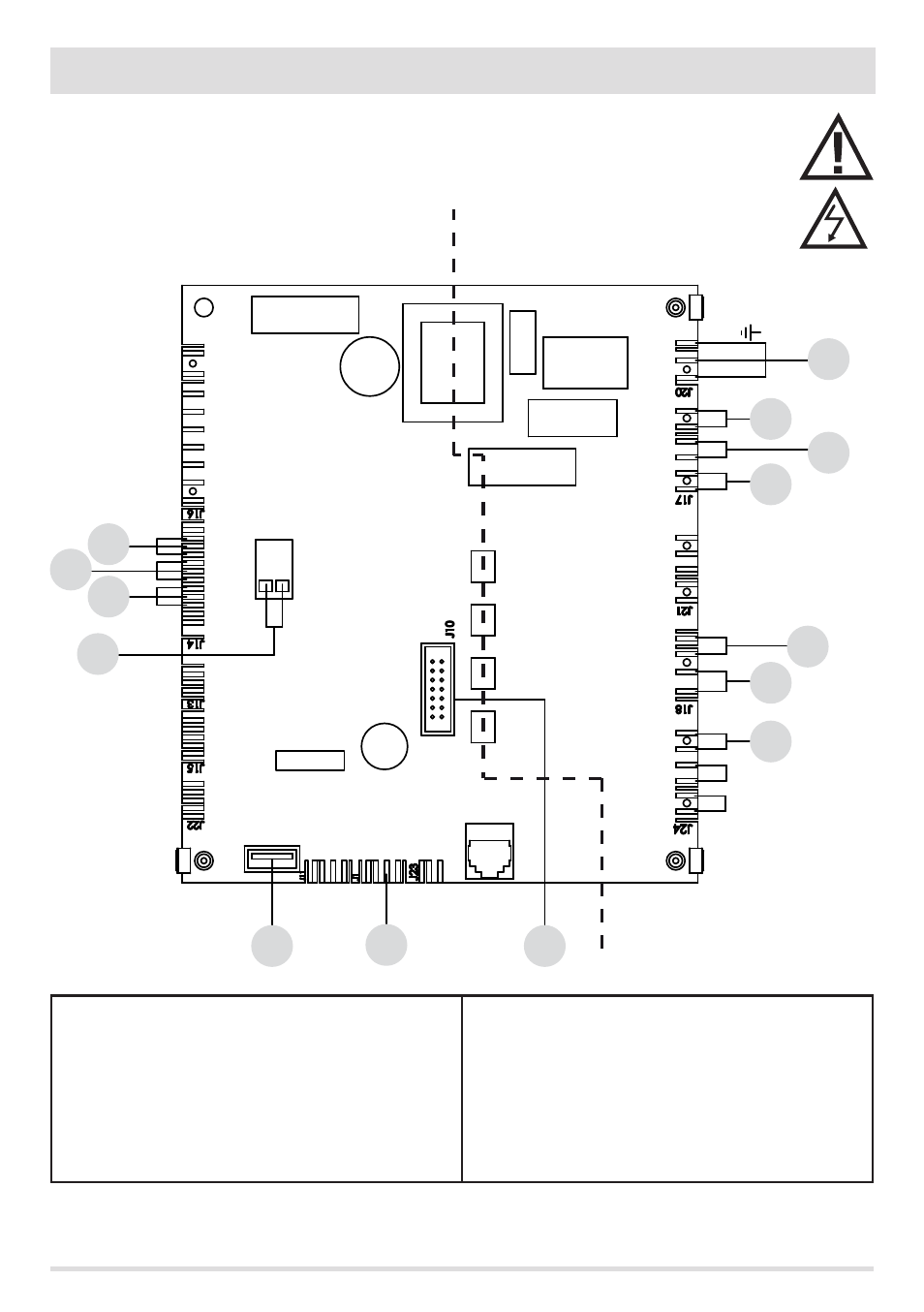

21-TARJETA ELECTRÓNICA DE LAS ESTUFAS COMFORT AIR CON DOS VENTILADORES
Servicio técnico - Derechos reservados - Reproducción prohibida
LEYENDA DE LOS CABLEADOS DE LAS ESTUFAS COMFORT AIR CON 2 VENTILADORES
1. CODIFICADOR VENTILADOR HUMOS
2. CODIFICADOR MOTORREDUCTOR
3. TRANSDUCTOR DE PRESIÓN
4. SONDA DE TEMPERATURA DE HUMOS
5. ACTUALIZACIÓN DE SOFTWARE (USB)
6. COMUNICACIÓN MODBUS PARA MÓDEM, WI-FI, ......
7. PANEL DE EMERGENCIA
8. TERMOPROTECTOR TANQUE
9. VENTILADOR AIRE 1
10. MOTORREDUCTOR
11. VENTILADOR HUMOS
12. BUJÍA
13. INTERRUPTOR
14. VENTILADOR AIRE 2
NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas
diferentes entre sí.
CABLES ELÉCTRICOS BAJO TENSIÓN
DESCONECTE EL CABLE DE ALIMENTACIÓN DE 230 V ANTES DE INTER-
VENIR EN LAS PLACAS ELÉCTRICAS.
