Alta tensione bassa tensione, Tarjeta electrónica estufas air – MCZ Ego 2.0 AIR Manual del usuario
Página 70
7
5
4
9
8
10
13
12
11
2
3
1
6
+
-
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO
BLU
ALTA TENSIONE
BASSA TENSIONE
-
+
GND
12V
6,3 AT
68
20-TARJETA ELECTRÓNICA ESTUFAS AIR

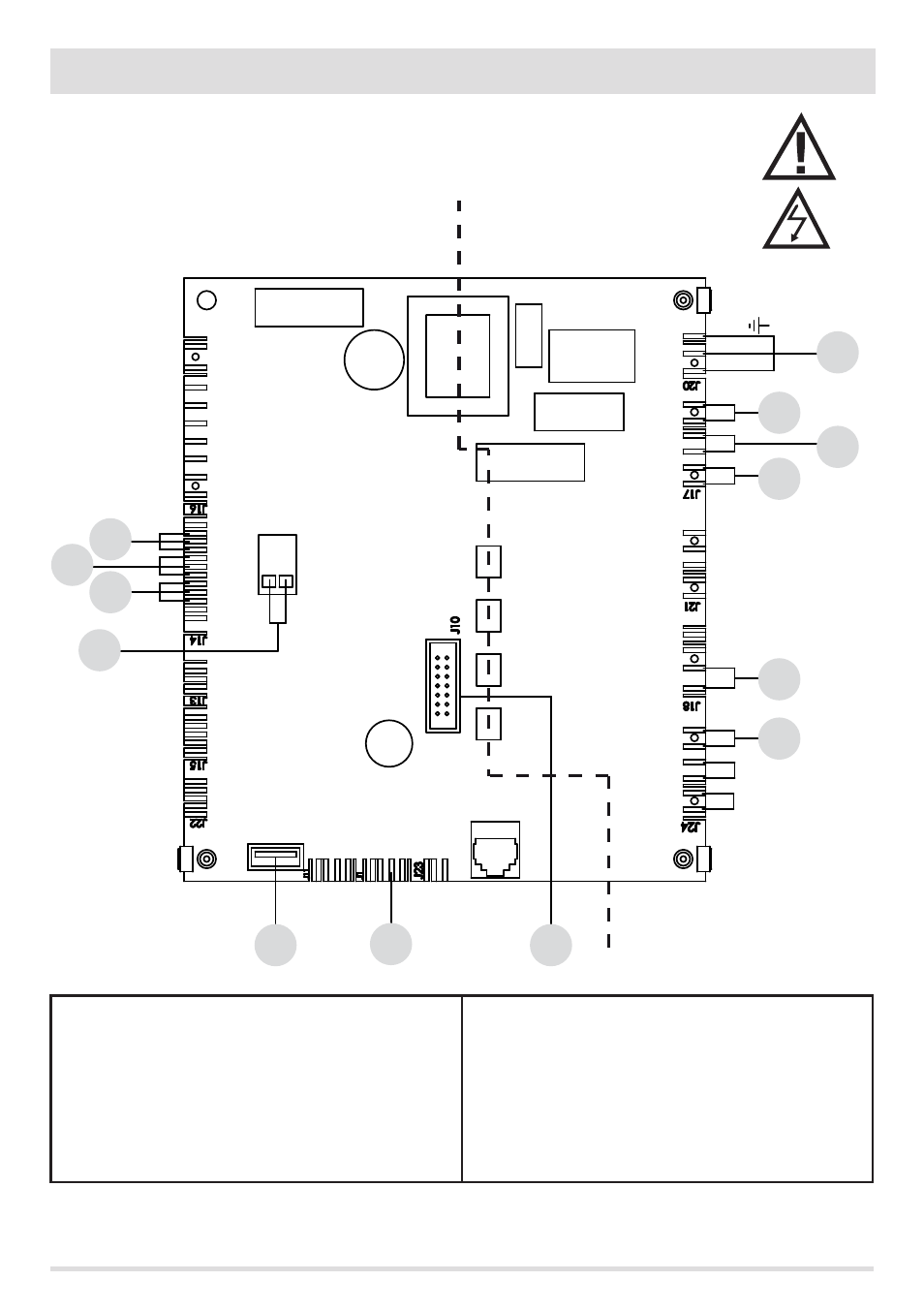

LEYENDA DE LOS CABLEADOS DE LAS ESTUFAS
1. CODIFICADOR VENTILADOR HUMOS
2. CODIFICADOR MOTORREDUCTOR
3. TRANSDUCTOR DE PRESIÓN
4. SONDA DE TEMPERATURA DE HUMOS
5. ACTUALIZACIÓN DE SOFTWARE (USB)
6. COMUNICACIÓN MODBUS PARA MÓDEM, WI-FI, ......
7. PANEL DE EMERGENCIA
8. TERMOPROTECTOR TANQUE
9. VENTILADOR AIRE 1
10. MOTORREDUCTOR
11. VENTILADOR HUMOS
12. BUJÍA
13. INTERRUPTOR
NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas
diferentes entre sí.
CABLES ELÉCTRICOS BAJO TENSIÓN
DESCONECTE EL CABLE DE ALIMENTACIÓN DE 230 V ANTES DE INTER-
VENIR EN LAS PLACAS ELÉCTRICAS.
