S-36

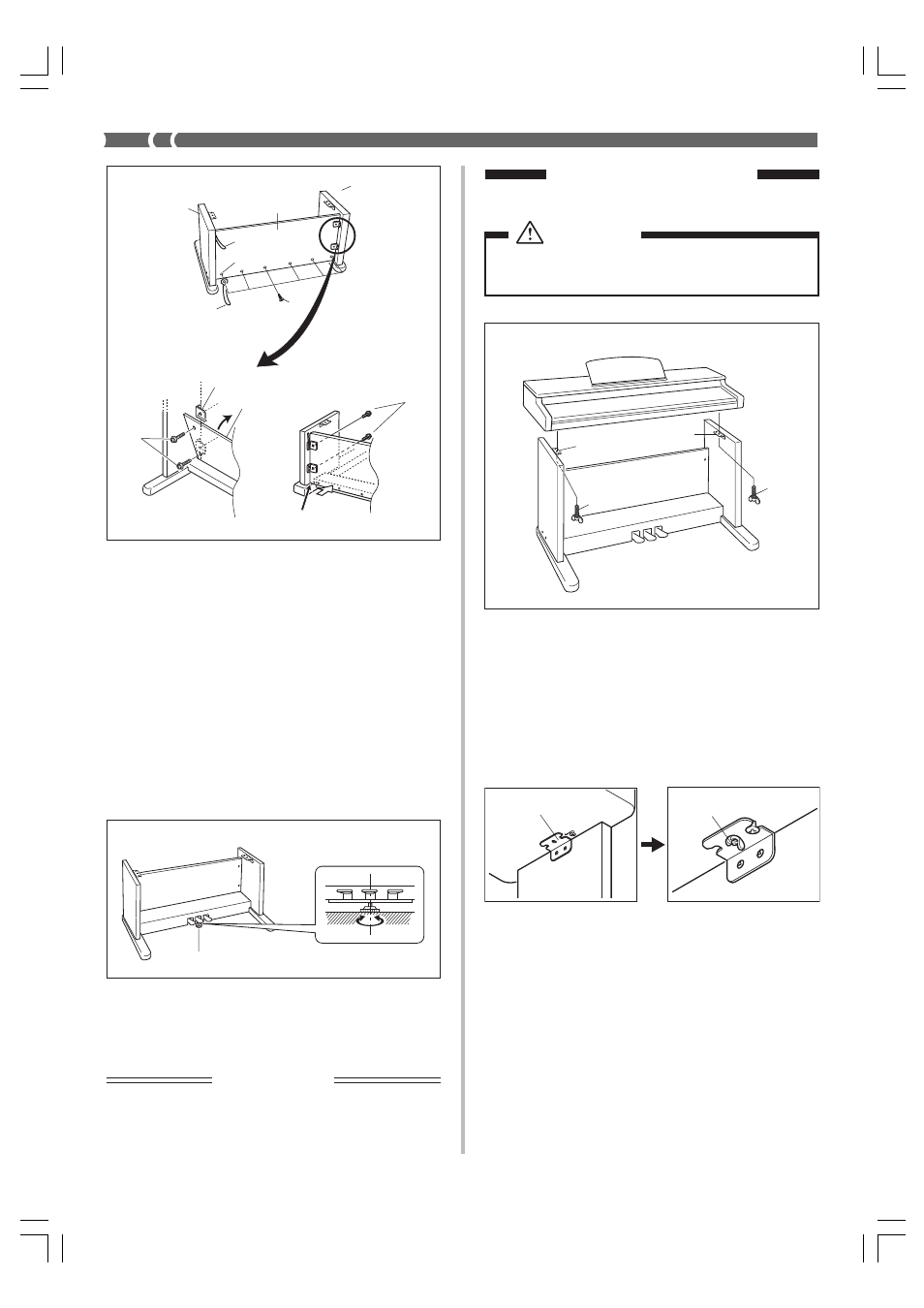

Figura 6
L
L
G
G
Asegúrese de fijar seguramente el teclado al soporte usando
los pernos de mariposa L (Figura 6).
• Deslice los tornillos en la parte inferior del teclado dentro
de las ranuras en las dos ménsulas en ángulo G. Luego,
asegure el teclado en el soporte con los dos pernos de
mariposa L (Figura 7).
Figura 7
6. Gire el tornillo de ajuste de altura H hasta que soporte el
travesaño D, evitando de que el travesaño se doble cuando
presiona los pedales (Figura 5).
¡IMPORTANTE!
• Asegúrese de instalar el tornillo de ajuste H y realizar el
procedimiento de ajuste descrito anteriormente, antes de
presionar los pedales. De no lo contrario puede resultar en
daños al travesaño D.
5. Fije el panel trasero C a las ménsulas F y travesaño D.
Tenga en cuenta que el panel trasero C debe ser instalado
de manera que se encuentre en el frente de las ménsulas F
(Figura 4). Utilice los cuatro tornillos M, seis tornillos J
para asegurar el panel trasero en posición (Figuras 3 y 4).
Tenga en cuenta que también deberá instalar la segunda
abrazadera K en este momento como se muestra en la
ilustración.
• Primero, instale los tornillos M superiores sobre los lados
izquierdo y derecho del panel trasero C. Tenga en cuenta
que debe deslizar la otra abrazadera K en el tornillo
J en el punto 6 antes de atornillar el tornillo J.
• El panel trasero C debe apoyarse sobre el apoyo de los
montantes laterales A y B como se indica en 7 en la
ilustración. Presione el panel trasero C contra el
travesaño D mientras coloca los tornillos M.
Figura 4
Figura 5
H
(Parte trasera) A
C B
J
M
M
7
6
K
K
F
2 Instalando el teclado
sobre el soporte
Precaución
¡Tenga cuidado de no aprisionar sus dedos entre el
teclado y el soporte!
• Los pernos de mariposa evitan de que el teclado se caiga
del soporte. Cerciórese de asegurar siempre el teclado con
los pernos de mariposa.
428A-E-080A
L G
Parte
delantera
Parte trasera
