S-27
Instrucciones de armado
427B-E-061A
Figura 3
1. Fije las ménsulas E a los montantes laterales A y B usan-
do los tornillos I (Figura 3).
• Cuando fija la ménsula E al montante lateral B, deslice
una abrazadera J en el tornillo I antes de atornillar el
tornillo I en el montante en el punto 3.
2. Fije las ménsulas en ángulo F a los montantes laterales A
y B usando los cuatro tornillos I (Figura 3).
3. Instale el tornillo de ajuste de altura H en el orificio 4
ubicado en el centro de la parte posterior del travesaño D
(Figura 3).
4. Fije los montantes laterales A y B al travesaño D usando
los cuatro tornillos G (Figura 3).
• Asegúrese de que el travesaño D se encuentra ubicado
correctamente como se indica en 5 en la inserción de la
Figura 3. Deberá estar perpendicular (en un ángulo de
90 grados) a los dos montantes laterales. También asegú-
rese de que los montantes A y B se encuentran parale-
los entre sí. Si las piezas no se encuentran ubicadas co-
rrectamente, las tuercas incorporadas en el travesaño D
no se asentarán adecuadamente con los tornillos G. Esto
puede resultar en daños a las roscas y libre giro de las
tuercas.

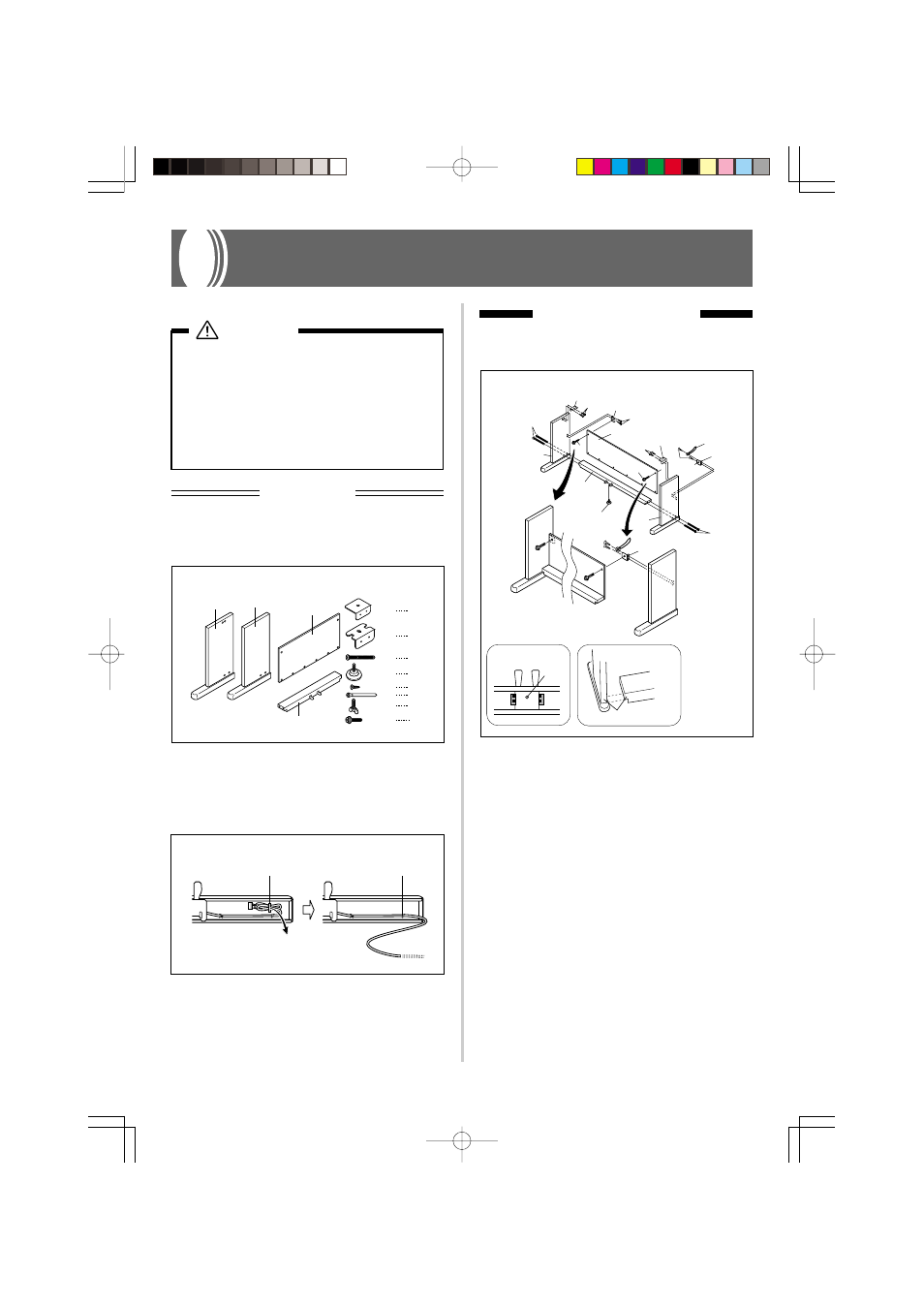

1 Armado del soporte
Refiérase a las Figuras 3, 4 y 5 a medida que arma el soporte
de acuerdo al procedimiento siguiente.
G
A
H
D
B
G
F
I
C
F
I
* *
E
I
J
I
3
L
L
E
• Las ilustraciones en esta guía del usuario muestran el modelo AP-31.
¡IMPORTANTE!
• Asegúrese de armar el soporte sobre una superficie plana.
• Este soporte no incluye ninguna de las herramientas re-
queridas para el armado. Para el armado deberá tener un
destornillador tipo Phillips (+) a mano.
Figura 1
• Verifique los ítemes que vienen con la unidad para asegu-
rarse de que todo lo mostrado en la Figura 1 (A a L) se
encuentra incluído.
Todos los tornillos se encuentran en una bolsa plástica que
está encintada dentro del cartón del embalaje.
Figura 2
• Antes de comenzar realmente el armado del soporte, quite
las abrazaderas en la posición 1 (Figura 2) en donde el
cable del pedal sale de la parte trasera del travesaño D.
Coloque el cable helicoidal y vuelva a ajustar las dos abra-
zaderas en los puntos 1 y 2 como se muestra en la ilus-
tración.
x4
x2
x1
x14
x2
x2
G
F
H
I
J
K
A B
C
D L x2
x2 E
2 1
Precaución
• Tenga especial cuidado de evitar lesiones cuando ins-
tala los apoyos y pedales, y cuando monte el teclado
sobre el soporte.
• Cuando arme, asegúrese de que la cubierta de teclado
deslizante del cuerpo del piano se encuentra comple-
tamente cerrada. Si la cubierta se deja abierta durante
el armado, puede cerrarse accidentalmente ocasionan-
do que los dedos queden aprisionados entre el cuerpo
del piano y la cubierta.
5
Montante lateral
Travesaño
Parte inferior
4
