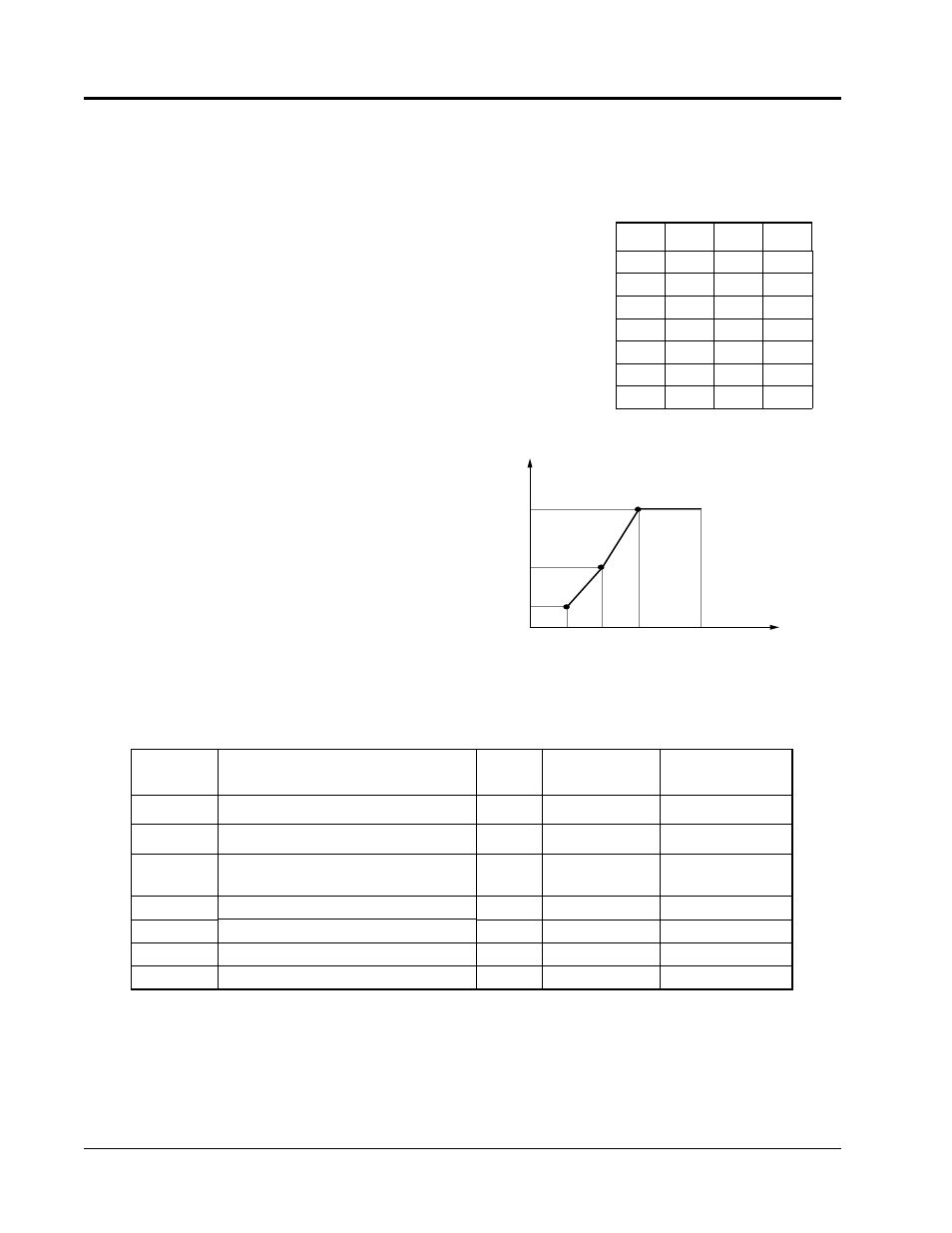

46 Manual de instalación y arranque rápido VS-616G5
Patrón de V/f personalizado
Configure un patrón de V/f personalizado ajustando el parámetro E1-03 a "F" y configurando después los valores
de los parámetros E1-04 a E1-10.
* Para unidades Clase 460 V, el valor es el doble del de las unidades de Clase 230 V.
Al aumentar el voltaje en el patrón de V/f se incrementa el par del motor. Sin embargo, al configurar un patrón de
V/f personalizado, aumente el voltaje gradualmente mientras monitorea la corriente del motor, a fin de evitar:
• Disparos de falla del inversor como resultado de una sobreexitación del motor
• Sobrecalentamiento o vibraciones excesivas del motor
Control
V/f
V/f
con PG
Vector de
lazo abierto
Vector de
flujo
E1-04 Frecuencia máxima Frecuencia máxima
? ? ? ?
E1-05 Voltaje máximo Voltaje máximo
? ? ? ?
E1-06 Frecuencia de salida con voltaje máximo Frecuencia base
? ? ? ?
E1-07 Frecuencia de salida media Frecuencia media A
? ? ? ?
E1-08 Voltaje de salida medio Voltaje medio A
? ? ? ?
E1-09 Frecuencia de salida mínima Frecuencia mínima
? ? ? ?
E1-10 Voltaje de salida mínimo Voltaje mínimo
? ? ? ?
Parámetro N° Nombre Unidad Rango de ajuste
Opción preconfigurada
en la fábrica
E1-04 Frecuencia de salida máxima 0,1 Hz 50,0 a 400 Hz 60,0 Hz
E1-05 Voltaje máximo 0,1 V 0,1 a 255 V * 230 V *
E1-06 Frecuencia de salida máxima con voltaje
máximo (frecuencia base) 0,1 Hz 0,2 a 400 Hz 60,0 Hz
E1-07 Frecuencia de salida media 0,1 Hz 0,1 a 399 Hz 3,0 Hz
E1-08 Voltaje de frecuencia con salida media 0,1 V 0,1 a 255 V * 17,0 V *
E1-09 Frecuencia de salida mínima 0,1 Hz 0,1 a 10.0 Hz 1,5 Hz
E1-10 Voltaje de frecuencia con salida mínima 0,1 V 0,1 a 50,0 V * 10,0 V *
Al configurar los parámetros E1-04 a E1-10
asegúrese de que cumple con las siguientes
condiciones:
E1-09
?
E1-07 < E1-06
?
E1-04
0 E1-09 E1-07 E1-06 E1-04
Frecuencia
Voltaje
E1-10
E1-08
E1-05
Figura 22 Configuración personalizada del patrón V/f
Capítulo 3 - Programación del arranque rápido
