34

Manual de instalación y arranque rápido VS-616G5

2.2

PANTALLA DEL OPERADOR DIGITAL

Mediante el operador digital se pueden accesar a todas las funciones del inversor VS-616G5. Las siguientes son las
descripciones de las secciones de la pantalla y el teclado.

LOCAL

REMOTE

MENU

DIGITAL OPERATOR
JVOP-130

ESC

DATA

ENTER

JOG

FWD

REV

RESET

RUN

STOP

DRIVE

FWD

REV

REMOTE

REF

SEQ

U

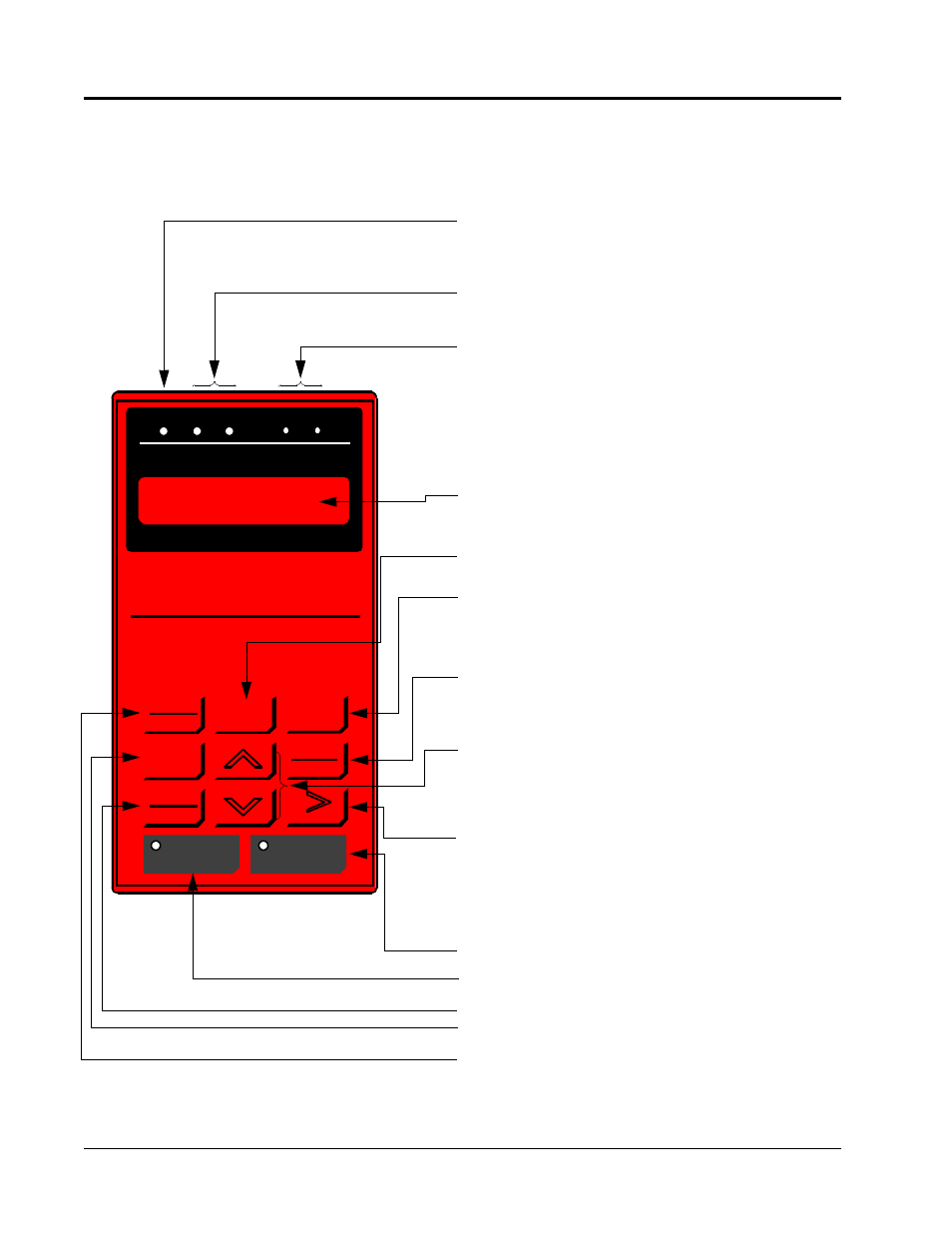

Figura 16 Pantalla del operador digital durante la energización

LED indicadores de modo
LED Modo de operación

Se enciende al seleccionar el modo de operación (el

funcionamiento es posible).

Se apaga al seleccionar cualquier otro modo.

LED Sentido de rotación

FWD: Se enciende durante la marcha adelante.

REV: Se enciende durante la marcha en reversa.

LED Modo remoto

Se encienden al seleccionar el modo de entrada desde las

terminales del circuito de control o por una comunicación en serie.

SEQ:Se enciende al seleccionar el comando de marcha desde las

terminales del circuito de control o por una comunicación

en serie.

REF:Se enciende al seleccionar la referencia de frecuencia desde

las terminales 13 ó 14 del circuito de control, o por una

comunicación en serie.

Pantalla

Muestra los valores configurados de cada función o los valores de

monitoreo, tales como la frecuencia y la corriente de salida (2 líneas x

16 caracteres).

Tecla de menú

Muestra el menú principal para la selección de modo.

Tecla de escape

Retorna el menú al estado que se ingresó antes de oprimir la tecla
(DATA/ENTER). Retorna el menú al nivel previo (es decir, función,
grupo, modo).

Tecla de Datos/Introducir

Selecciona el modo, el grupo, la función o el parámetro. Muestra el
valor establecido para cada parámetro. Al oprimir nuevamente esta
tecla, se introduce el valor configurado.

Teclas de cambio de valor/menú

Seleccionan el modo, el grupo, la función, el parámetro o el valor
establecido.

?

:Tecla de incremento

?

:Tecla de disminución

Tecla de selección de dígito

Selecciona un dígito de un valor para poder cambiarlo. El dígito

seleccionado parpadea. Restablece la operación cuando hay una falla.

Teclas de comando de operación

Las teclas de comando de operación controlan el inversor. Estas se

habilitan sólo en el modo de operación.

PARO:

Se enciende el LED rojo después de oprimir la tecla

STOP.

MARCHA:

Se enciende el LED rojo después de oprimir la tecla

RUN.

FWD/REV : Selecciona la marcha adelante o en reversa.

JOG:

La marcha por impulsos se habilita mientras se oprima

esta tecla.

Tecla de selección del modo de operación

Alterna entre operación REMOTA (REMOTE) y LOCAL (operador

digital).

Capítulo 2 - Operación
Pantalla del operador digital
