Espacios libres
Al montar el VS-616G5 deje espacio libre suficiente como para permitir un enfriamiento efectivo, tal como se ilustra a
continuación:
Notas:
1) Los espacios libres que se requieren en la parte superior y la inferior, así como a ambos lados del inversor,
son los mismos tanto para los chasis abiertos como para los gabinetes NEMA 1.
2) Para los modelos de inversores de 25 HP y menores (230 V y 460 V), retire la cubierta inferior y la superior
para convertir las unidades NEMA 1 a chasis abiertos.
3) Temperatura de aire de entrada permitida:
Chasis abierto:-10 a + 45 °C (14 F a 113 °F)
NEMA 1:-10 a + 40 °C (14 a 104 °F)
4) Si desea montar las unidades dentro de un gabinete, instale un ventilador u otro dispositivo de enfriamiento,
a fin de limitar las temperaturas interiores del inversor a menos de 45 °C (113 °F).
1.97 in (50 mm)
1.97 in (50 mm)
1.18 in (30 mm)
4.72 in (120 mm)
4.72 in (120 mm)
Aire
Aire
Vista frontal Vista lateral

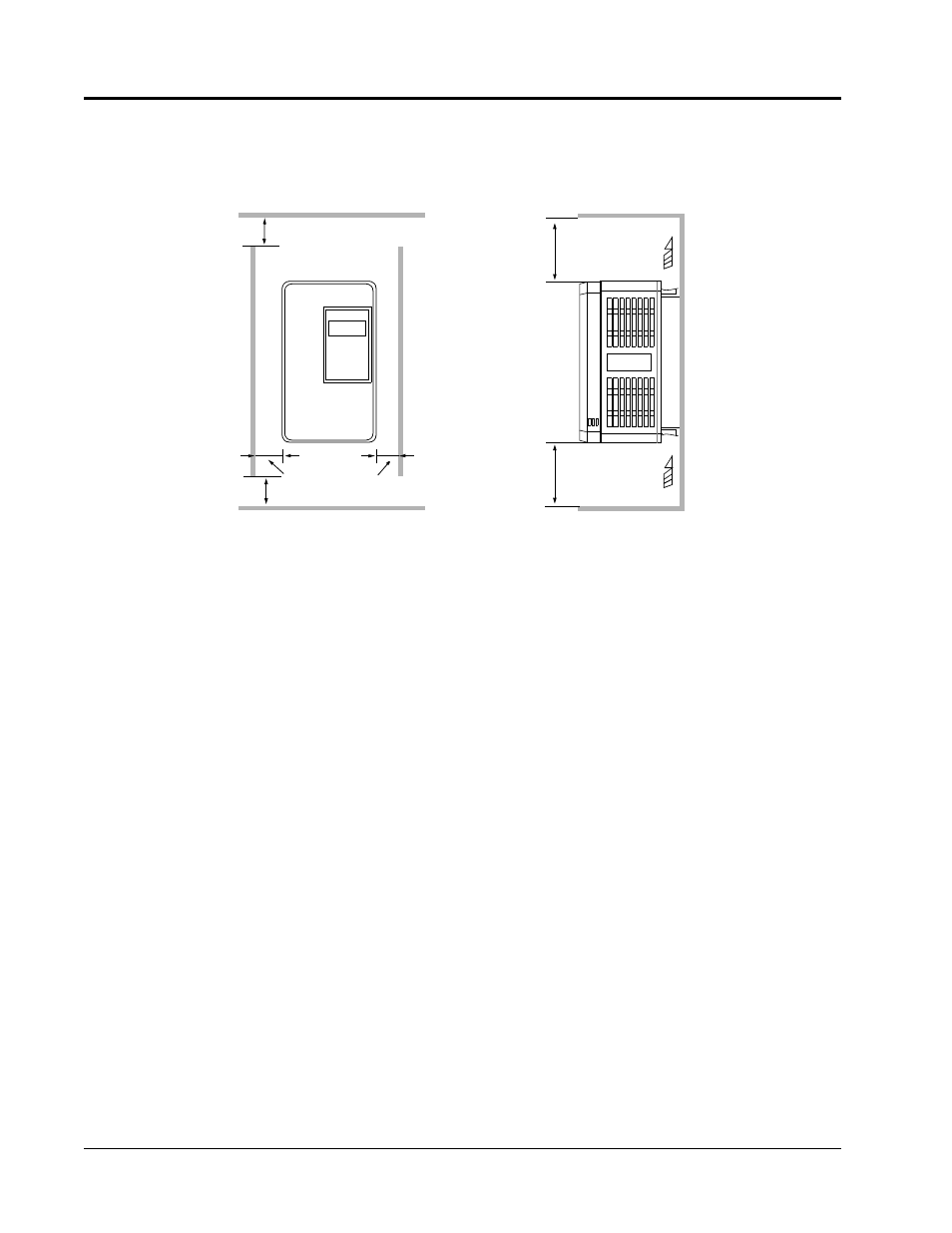

Figura 8 Espacios libres de VS-616G5
