Manual de instalación y arranque rápido VS-616G5 21
• Relé de sobrecarga térmica
Dentro del inversor se incorpora una función de protección electrónica de sobrecargas. Sin embargo, si se
controlan distintos motores con un inversor, o cuando se conmuta entre los bobinados múltiples de un motor
de este tipo, conecte un relé de sobrecarga térmica externo. En este caso, configure el parámetro L1-01 a "0".
Además, durante la operación con 50 Hz, configure el mismo valor de corriente nominal de las
características de la placa y, con 60 Hz, el 110% del valor de la corriente nominal de las características de la
placa.
• Longitud del cableado entre el inversor y el motor
Si la distancia total de cableado entre el inversor y el motor es excesivamente larga y la frecuencia portadora
del inversor (frecuencia de conmutación IGBT) es alta, las fugas de corrientes armónicas del cableado
afectarán adversamente al inversor y los dispositivos periféricos. Si la longitud de cableado es larga, reduzca
la frecuencia de la portadora del inversor, tal como se describe más abajo. La frecuencia de la portadora se
puede configurar mediante el parámetro
C6-01 .
Distancia de cableado entre el inversor y el motor
Conexión a tierra
• Resistencia de tierra
Clase 230 V: 100
?
o menos; clase 460 V: 10
?
o menos.
• Jamás conecte a tierra el inversor VS-616G5 junto con máquinas de soldar, motores u otros equipos
eléctricos de alta corriente. Guíe todos los cables de tierra por conductos separados.
• Utilice el cable de tierra tal como se especifica en "Dimensiones de cables y tornillos de las terminales", en
la página 25, y mantenga la longitud tan corta como sea posible.
• Al utilizar varias unidades de VS-616G5, una junto a otra, conecte la tierra de las mismas tal como se ilustra
en la figura 10, (a) o (b). No forme un bucle con los cables tal como se ilustra en (c).
Distancia de cableado entre el
inversor y el motor
Hasta 50 m
(164 pies)
Hasta 100 m
(328 pies)
Más de 100 m
(328 pies)
Frecuencia de la portadora (Valor
de configuración del parámetro
C6-01)
15 kHz o
menos (6)
10 kHz o
menos (4)
5 kHz o menos (2)

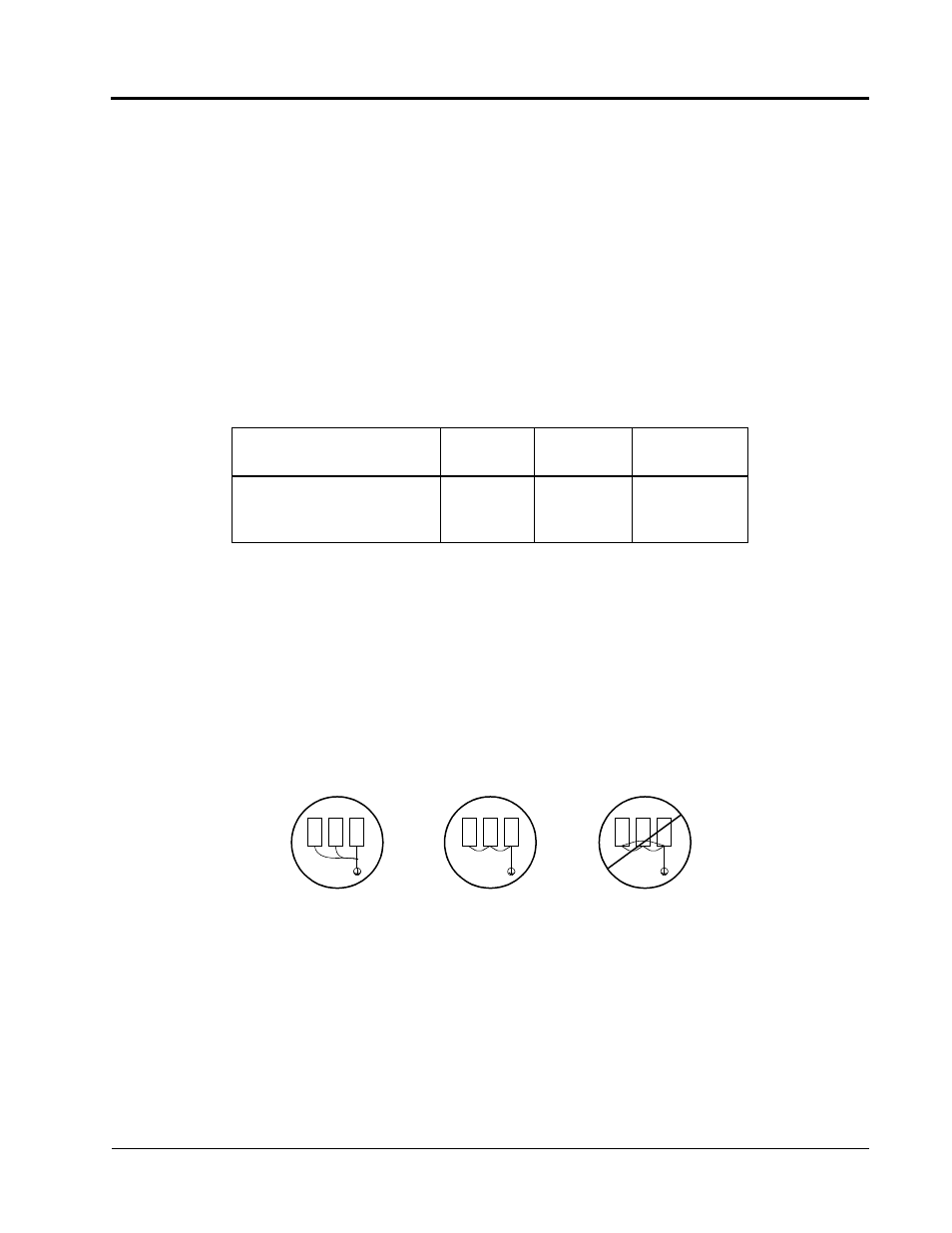

Figura 11 Ejemplo de conexión a tierra de 3 inversores VS-616G5
(a) Aceptable (a) Aceptable (a) No aceptable
Capítulo 1 - Recepción e instalación
Cableado
