Localización de la toma a tierra
Puede determinarse la ubicación aproximada del cortocircuito a tierra a través de la relación
de las tensiones que se han medido entre el polo positivo contra potencial de tierra y el polo
negativo contra potencial de tierra.

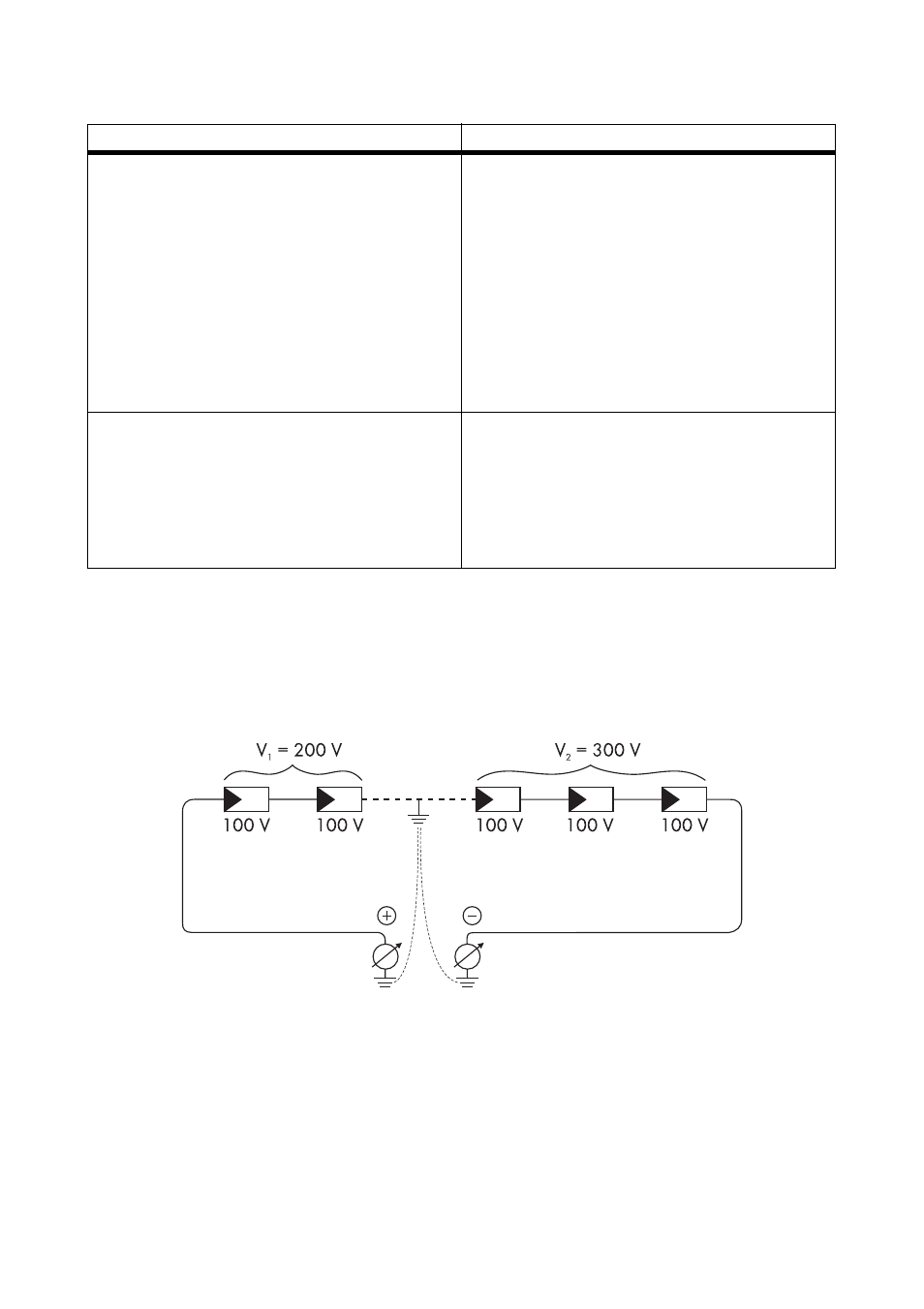

Ejemplo:
En este caso se ha producido un cortocircuito a tierra entre el segundo y el tercer módulo
fotovoltaico.
☑ La prueba de cortocircuito a tierra ha finalizado.
Resultado Medida
☑ Se ha detectado un cortocircuito a
tierra.
• El instalador del generador fotovoltaico
debe remediar el cortocircuito a tierra en el
string correspondiente. Puede determinar
la localización del cortocircuito a tierra
como le indicamos a continuación.
• No vuelva a conectar el string averiado.
• Ponga en funcionamiento el inversor tal y
como se describe en el capítulo
6.1 “Puesta en marcha del inversor”
(Página 37).
☑ No se ha detectado ningún cortocircuito
a tierra.
Probablemente uno de los varistores con control
de temperatura está averiado.
• Compruebe los varistores según se
describe en el capítulo
9.3.2 “Comprobación del funcionamiento
de los varistores” (Página 62).
