6.2 Test automático según DK 5940, Ed. 2.2 (sólo para Italia)
6.2.1 Inicio del test automático mediante golpecitos
Puede iniciar la comprobación de los tiempos de desconexión dando golpecitos en la tapa de la
carcasa. Para ello, es una condición que la configuración del país del inversor esté ajustada en Italia
(IT/DK5940) o "trimmed" ("puesto a punto"). Siga los siguientes pasos para comprobar el momento
de desconexión:
1. Conecte el generador fotovoltaico con el inversor. El inversor sólo se puede iniciar si el
generador fotovoltaico produce suficiente energía. Por ello, no es posible realizar una
comprobación de los momentos de desconexión por la noche.
2. Conecte el lado de CA del inversor. Para ello, debe establecer una conexión de CA (conector
de CA o conexión directa) y/o activar el interruptor automático del cable de alimentación de
red (fusible o disyuntor).
3. Ahora el inversor se encuentra en la fase de inicialización, es decir, los tres LED están
iluminados simultáneamente.
Inicie el test automático inmediatamente después de que los tres LED se hayan apagado,
dando golpecitos sobre el display del inversor.

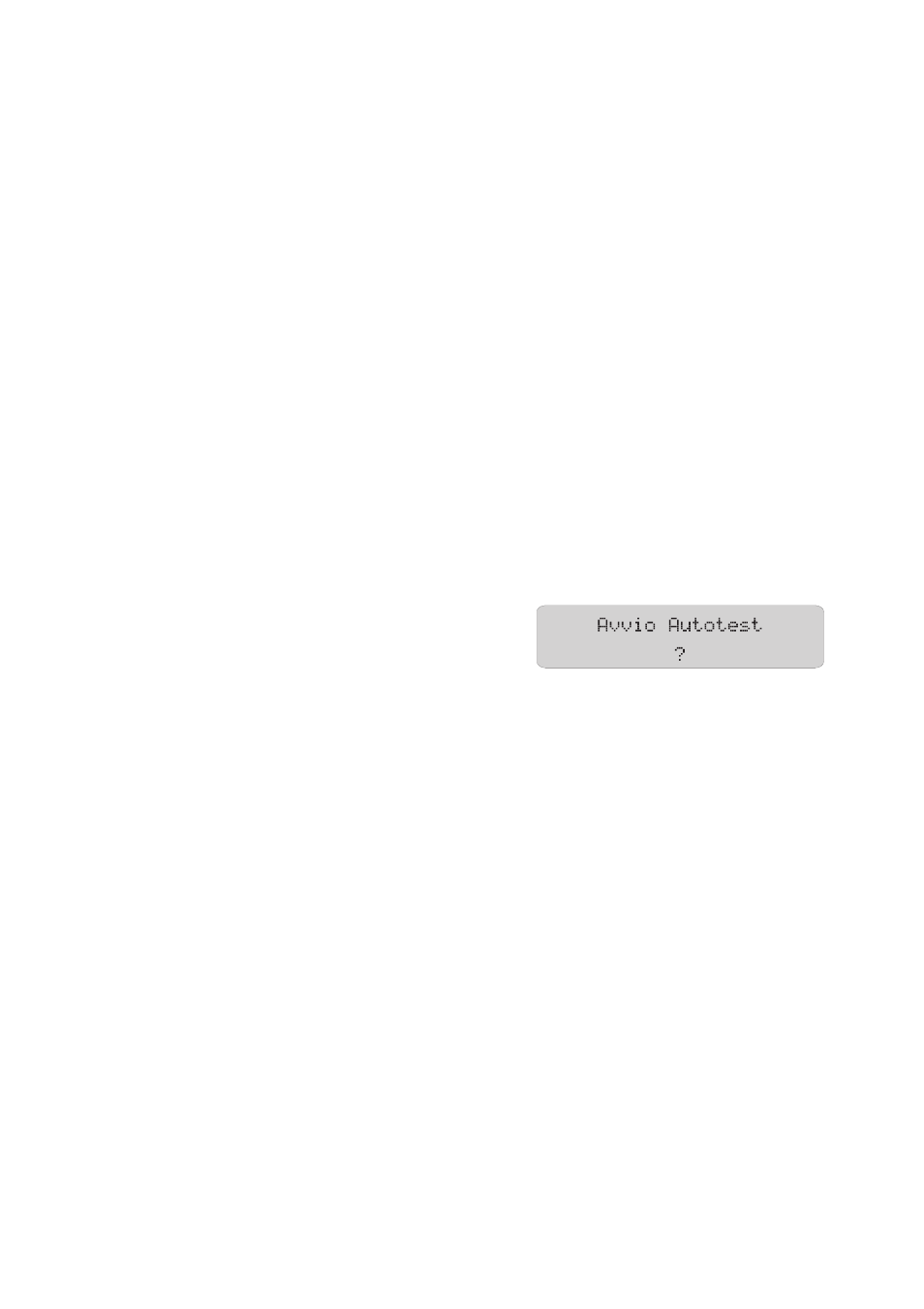

4. En el display aparece la pregunta de si quiere
iniciar la secuencia de test. Vuelva a dar golpecitos
al display antes de que transcurran 30 segundos
para confirmar la pregunta.
Tras haber iniciado la secuencia de test, el inversor comprueba sucesivamente el tiempo de
desconexión para sobretensión, subtensión, frecuencia máxima y mínima. Durante los test, el inversor
muestra en el display los valores descritos en el capítulo 6.2.2 “Procedimiento del test automático”
(Página 38).
6.2.2 Procedimiento del test automático
Anote los valores que se muestran durante el test automático. Estos valores deben introducirse en el
protocolo de test. Los resultados de test de los test individuales se mostrarán tres veces sucesivamente.
Cada aviso de display aparece durante 10 segundos.
El test automático modifica el valor límite de desconexión superior e inferior para cada función
protectora lineal con un cambio de 0,05 Hz/s y 0,05 Vn/s para la vigilancia de frecuencia y tensión.
En el momento en que el valor de medida real esté fuera del rango permitido (valor límite de
desconexión modificado), el inversor se desconecta de la red. De esta forma el inversor determina el
tiempo de reacción y se autocomprueba.
