2.3 Explicación de los símbolos
En este capítulo se explican todos los símbolos que se encuentran en el inversor y en la placa de
características.
2.3.1 Símbolos en el inversor

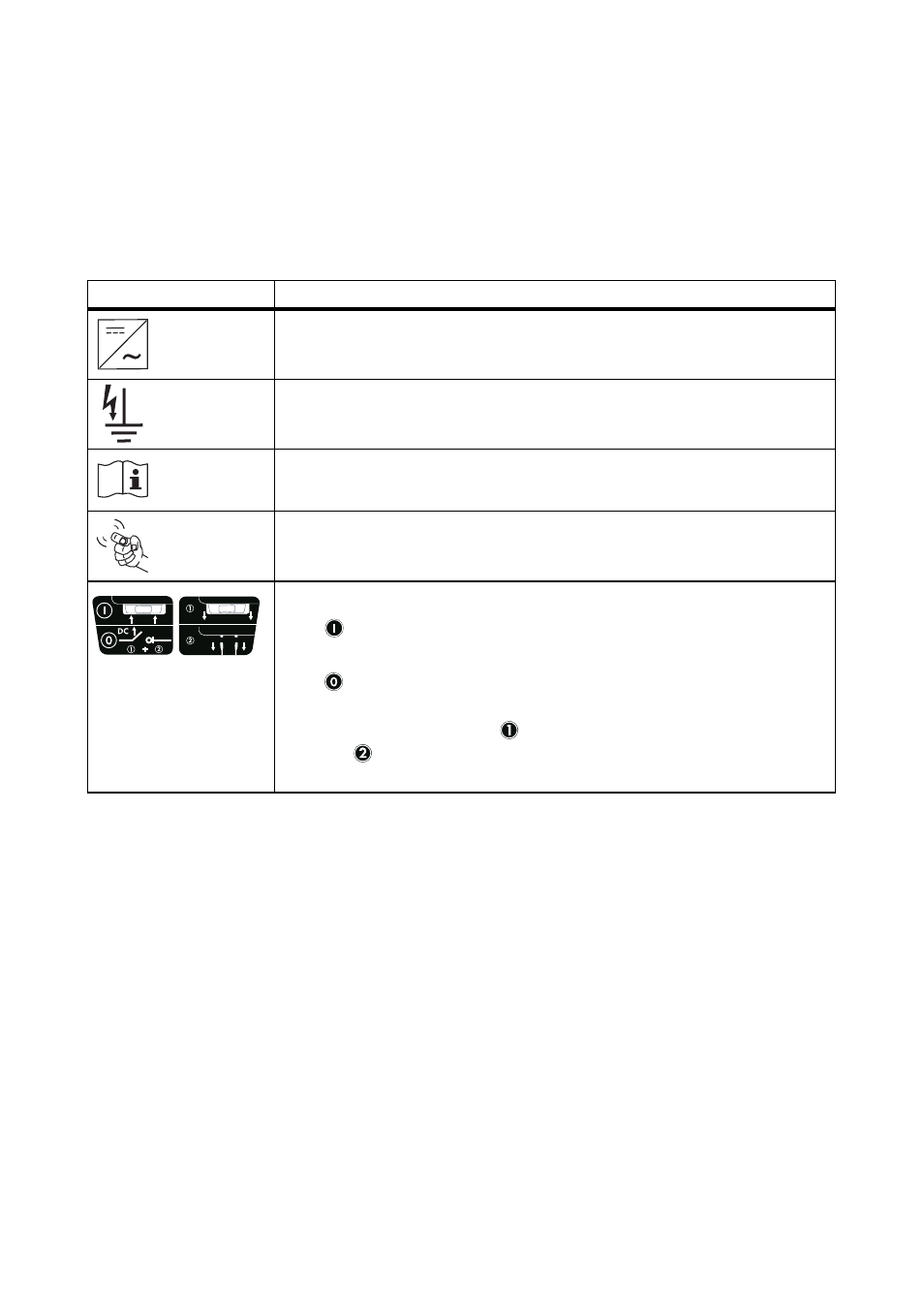

Símbolo
Explicación
Indicador de funcionamiento.
Muestra el estado de funcionamiento del inversor.
Cortocircuito a tierra o varistor averiado.
Consulte el capítulo 9.3 “LED rojo permanece encendido” (Página 59).
Error o fallo.
Consulte el capítulo 9 “Localización de fallos” (Página 52).
Encienda la iluminación del display y pase al próximo mensaje dando
unos golpecitos en el display.
Seccionador de carga de CC Electronic Solar Switch (ESS)
•
Si el Electronic Solar Switch está conectado, el circuito eléctrico
CC está cerrado.
•
Para interrumpir el circuito eléctrico CC y para desconectar con
seguridad el conversor durante la carga, debe introducir primero el
Electronic Solar Switch y después extraer todas las conexiones
CC , tal y como se describe en el capítulo 7.2 “Abrir el inversor”
(Página 43).
