Conexión eléctrica SMA Solar Technology AG
24 SB33_38-IES104850 Instrucciones de instalación
5.3.2 Conexión del inversor a la red pública (CA)

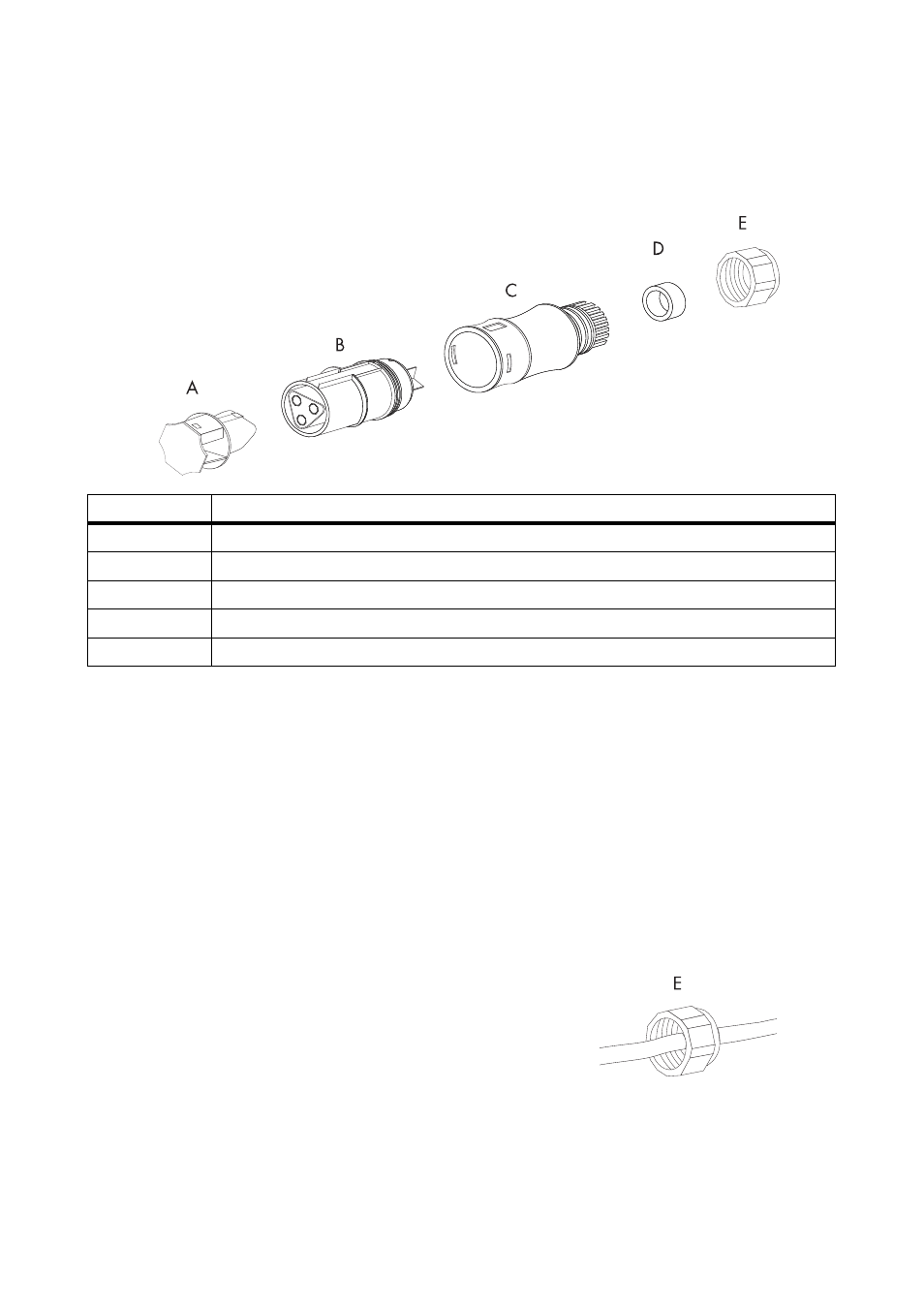

Vista general de la caja de conexión de CA
Procedimiento
1. Compruebe la tensión de red y compárela con "V
CA nom
" en la placa de características.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
La documentación correspondiente está disponible en la zona de descargas de
www.SMA-Iberica.com en la categoría "Descripción técnica" del inversor correspondiente.
2. Desconecte el interruptor automático y asegúrelo contra cualquier reconexión accidental.
3. En caso necesario cambie el anillo de junta del casquillo roscado por el anillo de junta
suministrado.
– Saque el anillo de junta del casquillo roscado.
– Inserte el anillo de junta más pequeño.
4. Pase el tornillo de presión (E) por el cable de CA.
Componente Descripción
A
Tapa de protección para la conexión hembra
B Conexión hembra
C Casquillo roscado con anillo de junta para cables de un diámetro de 10 a 14 mm
D Anillo de junta para cables de un diámetro de 6 a 10 mm
E Tornillo de presión
