SMA RS485-Quick Module - Manual (Página 24)

Montaje SMA America, LLC
24 RS485-QM-IA-spa-IUS111610 Instrucciones de instalación

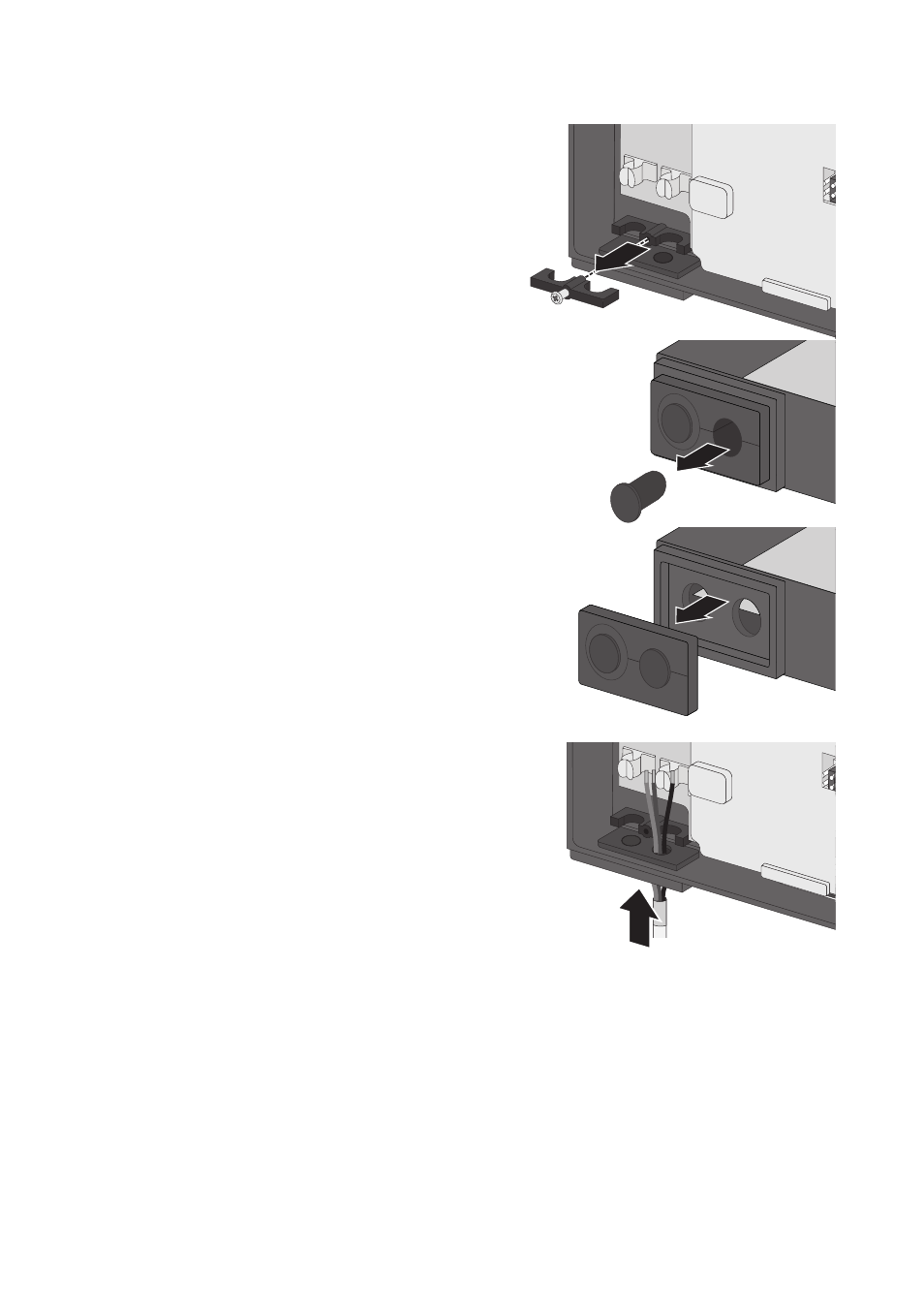

3. Suelte el tornillo del elemento antitracción en
sentido contrario a las agujas del reloj.
4. Retire el puente de apriete.
5. Extraiga el tapón de la boquilla de paso derecha.
6. Si hay que conectar 2 cables: extraiga el tapón de
la boquilla de paso izquierda.
7. Retire el manguito protector de cable.
8. Enhebre el cable a través del manguito protector.
9. Guíe el extremo del cable a través de la boquilla de
paso hasta el RS485-Quick Module.
10. Coloque el manguito protector de cable en la carcasa del RS485-Quick Module.
11. Abra los bornes de resorte.
