SMA RS485-Quick Module - Manual (Página 22)

Montaje SMA America, LLC
22 RS485-QM-IA-spa-IUS111610 Instrucciones de instalación
5. Introduzca el cable RS485 en el inversor a través del conducto para cables.
6. Si desea instalar un indicador de fallos en el relé multifunción: introduzca el suministro del relé
multifunción en el inversor a través del conducto de cables.
☑ Los conductos de cables están instalados y los cables se han introducido en el inversor.
5.5 Sustitución de un Standard Quick Module por un
RS485-Quick Module
1. Abra el SMA DC-Disconnect (véase capítulo 5.1 ”Abrir la SMA DC-Disconnect” (página 19)).

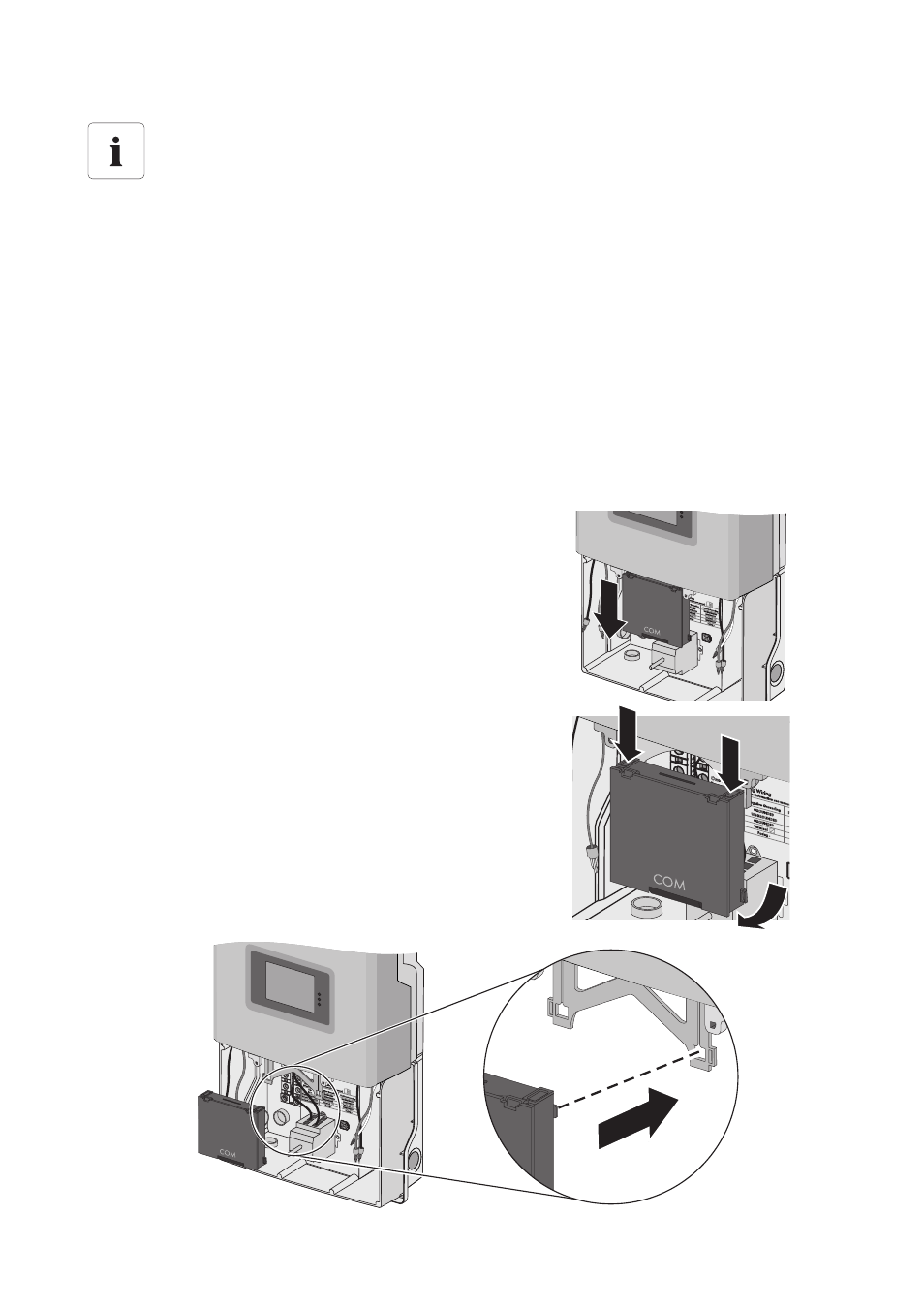

2. Tire del Quick Module hacia abajo hasta llegar al
tope.
3. Coloque el pulgar en el borde superior del Quick
Module y, con el dedo, presione con cuidado
hacia abajo. Cuando el Quick Module haya
llegado al final del soporte, tire hacia afuera del
borde inferior del Quick Module.
Propiedades del cable RS485 y suministro del relé multifunción
• Requisitos del cable para el cable RS485: véase capítulo 5.2.1 ”Requisitos para el
cableado” (página 20)
• Requisitos del cable para el suministro del relé multifunción: véase capítulo
5.7.1 ”Condiciones de conexión” (página 26).
