SMA America, LLC Montaje
Instrucciones de instalación RS485-QM-IA-spa-IUS111610 23

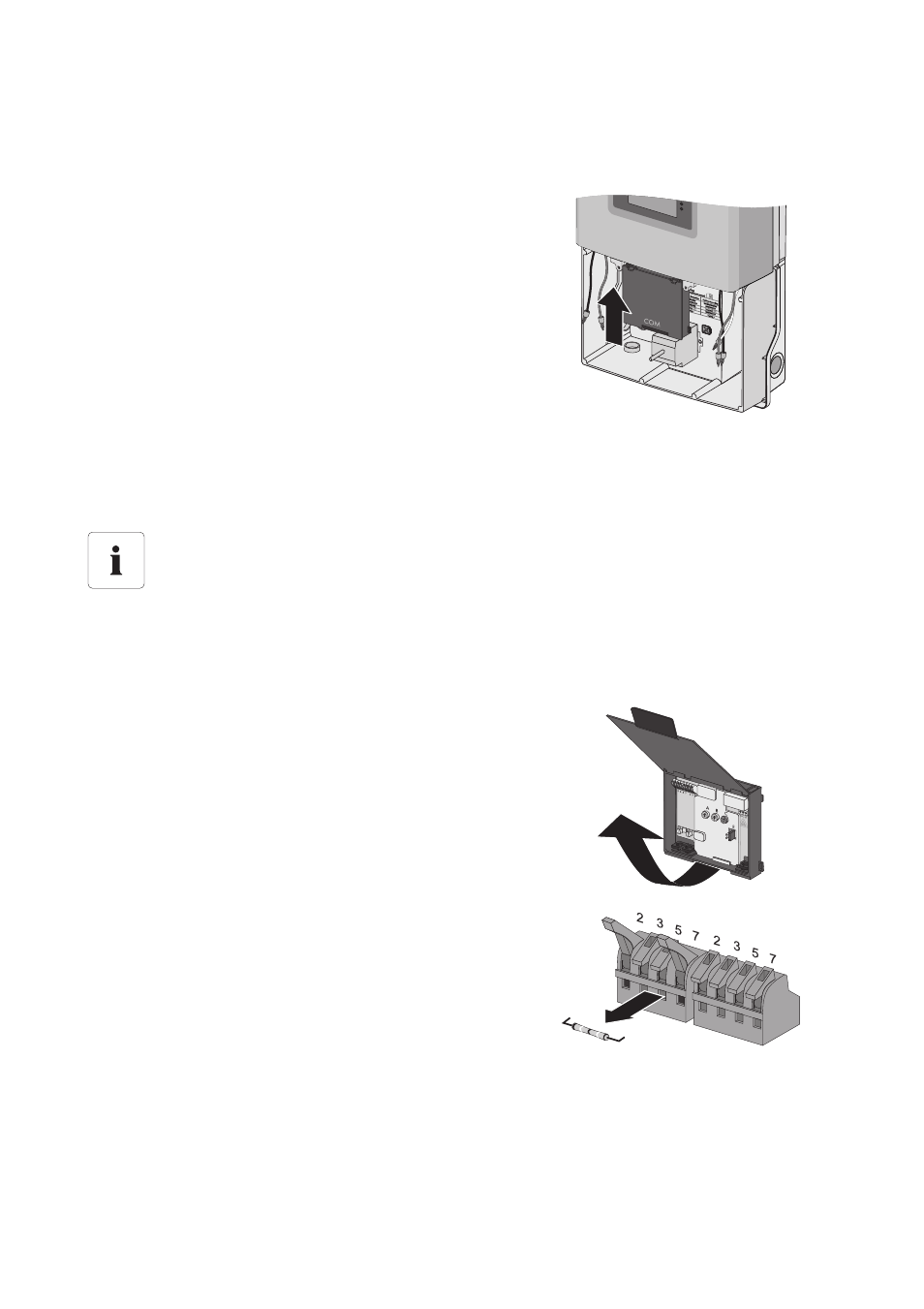

4. Introduzca el RS485-Quick Module en los orificios correspondientes del soporte hasta que
encaje.
5. Con cuidado, deslice hacia arriba el
RS485-Quick Module.
6. Compruebe que el RS485-Quick Module esté
firmemente colocado y fijado.
☑ El RS485-Quick Module está montado. Si
todavía no ha llevado a cabo ningún ajuste,
ahora podrá configurar el país de instalación,
el idioma de la pantalla y la comunicación por
Bluetooth (véase página 15).
7. Cierre el DC-Disconnect (véase capítulo
5.8 ”Cierre del SMA DC-Disconnect y puesta en servicio del inversor” (página 28)).
5.6 Conexión del cable RS485 al RS485-Quick Module
1. Abra la pestaña del RS485-Quick Module y
levante la tapa hasta que quede encajada.
2. Si se realiza la conexión de 2 cables (inversor en
el medio del bus RS485), retire la resistencia del
borne de resorte izquierdo.
En estas instrucciones se parte de la base de que el inversor no está conectado a un
extremo del bus RS485. Si el inversor estuviera conectado al final del bus RS485, lleve a
cabo los siguientes pasos solo para 1 cable.
Si se realiza la conexión de 1 cable (inversor al final del bus RS485), la resistencia
permanece insertada en el borne de resorte del RS485-Quick Module. Si la resistencia no
está insertada, véase capítulo 4.4 ”Terminación del bus RS485” (página 18).
