SMA America, LLC Montaje
Instrucciones de instalación RS485-QM-IA-spa-IUS111610 21
3. Retire
1
⁄
2
in. (15 mm) del revestimiento del cable (B). Deje el apantallamiento del cable en el
cable.

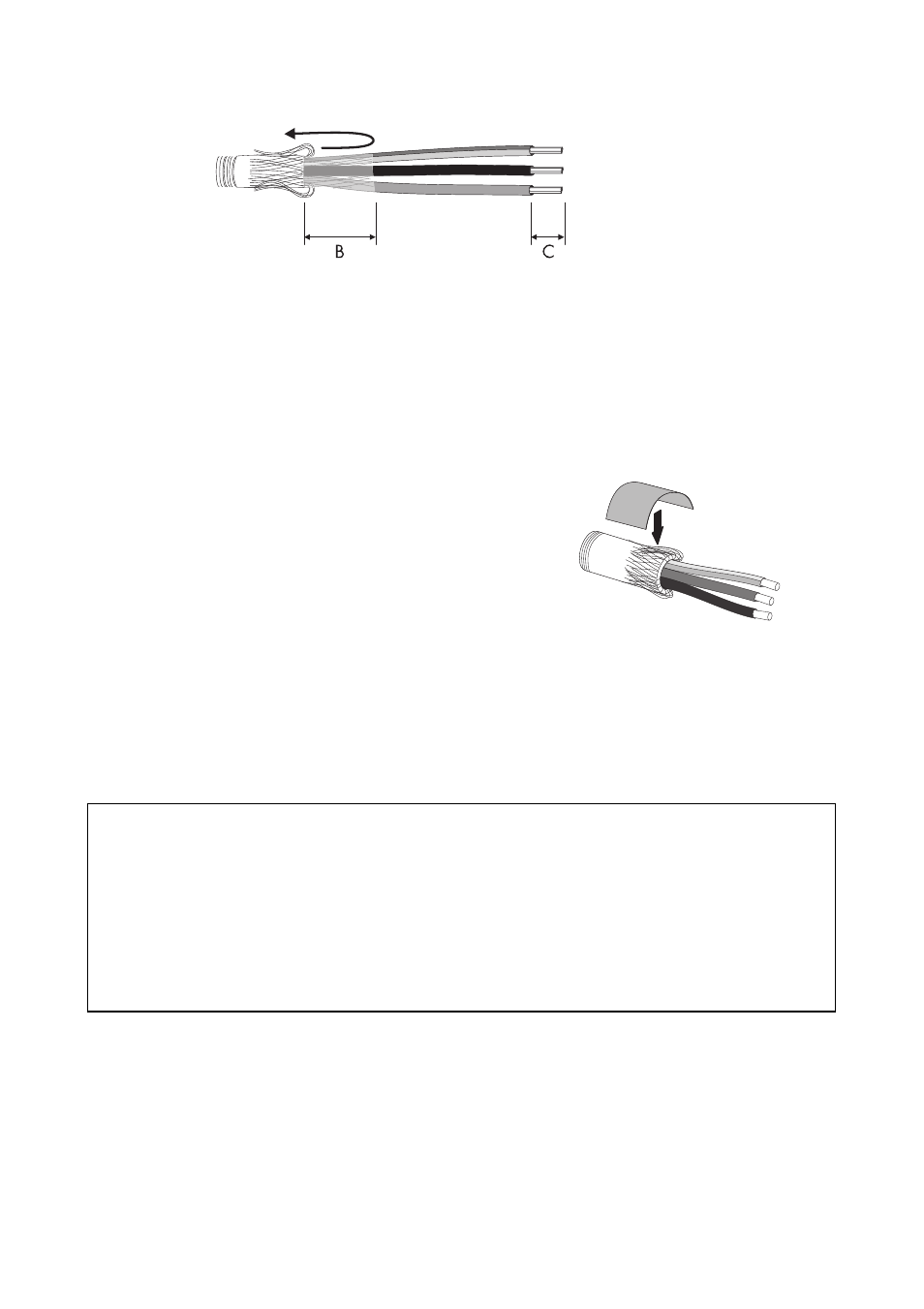

4. Suelte un trozo del apantallamiento del cable de
1
⁄
2
in. (15 mm) de longitud (B) y dóblelo hacia
atrás.
5. Corte los conductores no utilizados hasta el revestimiento para evitar un cortocircuito. Se
necesitan 3 conductores. 2 de los conductores deben ser trenzados.
6. Pele una longitud de
1
⁄
4
in. (6 mm) de los conductores (C).
7. Cubra el apantallamiento del cable con la lámina
adhesiva conductiva suministrada.
☑ El cable está preparado.
5.4 Instalación del conducto de cables e introducción del cable en
el inversor
1. Extraiga el tapón de una boquilla de paso para cables sin utilizar, presionando hacia afuera
desde el interior de la carcasa del SMA DC-Disconnect.
2. Instale el conducto de cables en la abertura libre del SMA DC-Disconnect. Atornille el conducto
de cables con las contratuercas correspondientes en la parte interior del SMA DC-Disconnect.
3. Si desea instalar un indicador de fallos en el relé multifunción: instale una caja de distribución
en el conducto de cables. A través de la caja de distribución puede conducir el suministro del
relé multifunción y el cable de datos RS485 al DC-Disconnect.
4. Conecte el conducto del cable de datos RS485 y el conducto para el suministro del relé
multifunción a la caja de distribución.
PRECAUCIÓN
Si se ensanchan las aberturas para los conductos de cables, el SMA DC-Disconnect puede
resultar dañado.
• Evite ensanchar la aberturas para los conductos de cables. Las aberturas están
previstas para la instalación de conductos de cables con un tamaño de
3
⁄
4
in.
(19 mm).
