SMA Solar Technology AG Mantenimiento y cuidado
Bedienungsanleitung SMatrix-BDE095014 69
14. Suelte la trenza de los alambres.
15. Abra las tapas del enchufe.
16. Abra ligeramente las lengüetas de apantallamiento del enchufe.
17. Coloque los alambres en el enchufe de manera que se correspondan con las marcas de colores
del enchufe.
18. Pasar cada alambre por las apertura de las tapas con el color correspondiente.

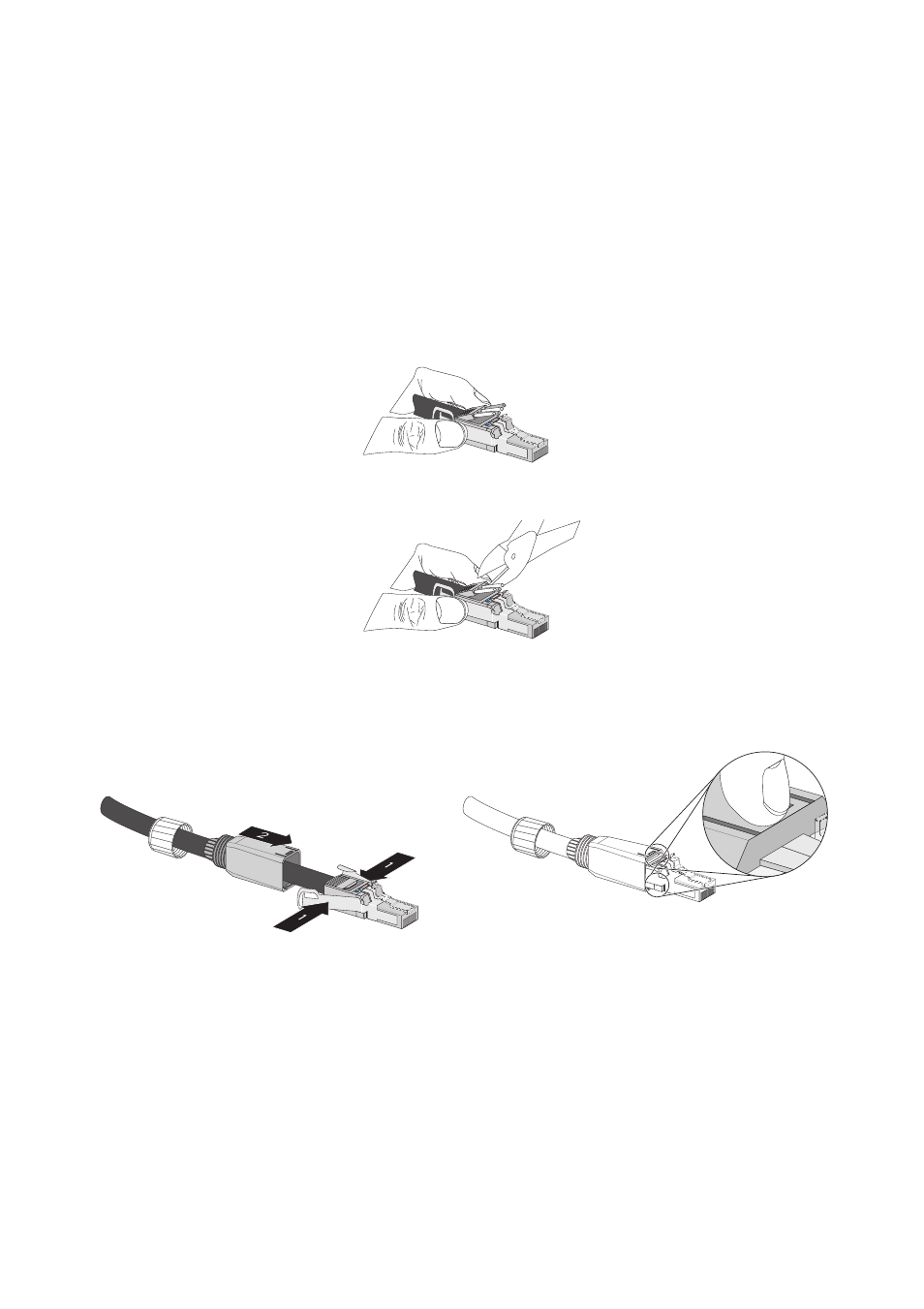

19. Presione las lengüetas de apantallamiento sobre el apantallamiento del cable y sosténgalas
ahí. De esta manera los alambres no vuelven a salirse de las aperturas.
20. Cortar los alambres con un cortador.
21. Cerrar las lengüetas para hacer contacto con los alambres. De ser necesario, aprete las
lengüetas con un alicate.
22. Coloque la carcasa del enchufe sobre éste como se muestra en la figura, y aprete las tapas.
23. Ajuste la tuerca de presión sobre la carcasa del enchufe.
☑ El enchufe RJ45 ha sido montado en el cable de interconexión nueva.
24. Inserte el enchufe RJ45 en el conector hembra RJ45 en la caja de conexiones.
