SMA Solar Technology AG Montaje
Bedienungsanleitung SMatrix-BDE095014 17
5.3 Tipos de montaje
Se puede montar el Sunny Matrix en la pared con abrazaderas o con placas. La diferencia entre los
tipos de montage consiste en que, con las abrazaderas, el Sunny Matrix se puede montar no sólo
verticalmente sino también inclinado hacia atrás o hacia adelante.
• Para el montaje con abrazaderas, vea el capítulo 5.3.1 “Montar el Sunny Matrix con
abrazaderas” (Página 17).
• Para el montaje con placas, vea el capítulo 5.3.2 “Montar el Sunny Matrix con placas”
(Página 22).
5.3.1 Montar el Sunny Matrix con abrazaderas

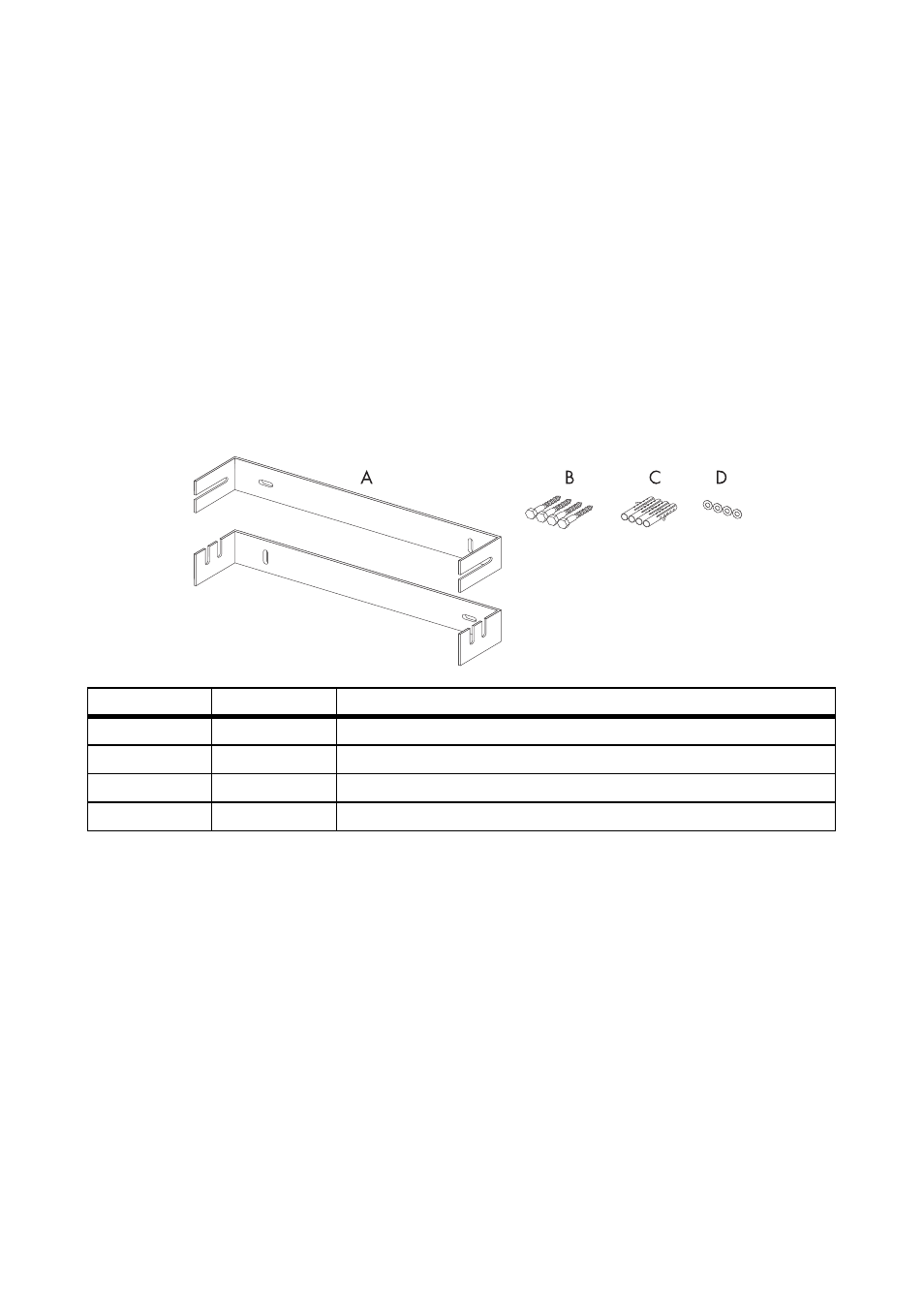

Accesorios de montaje incluídos
Fijar las abrazaderas a una pared
1. Escoja el lugar de montaje teniendo en cuenta los requisitos para el mismo, como se describe
en el capítulo 5.2 “Requisitos para el lugar de montaje” (Página 16).
2. Tomando en cuenta una de las siguientes figuras, que corresponde al tamaño del Sunny
Matrix, escoja un espacio para el montaje y marque los taladros. Incluya unos 10 cm a la
derecha y a la izquierda del Sunny Matrix, para que éste se pueda agarrar y colgar.
Posición Cantidad Denominación
A 2 Abrazaderas
B 4 Tornillos hexagonales (10 mm x 100 mm)
C 4 tacos
D 4 arandelas
