SMA Solar Technology AG Montaje
Bedienungsanleitung SMatrix-BDE095014 21

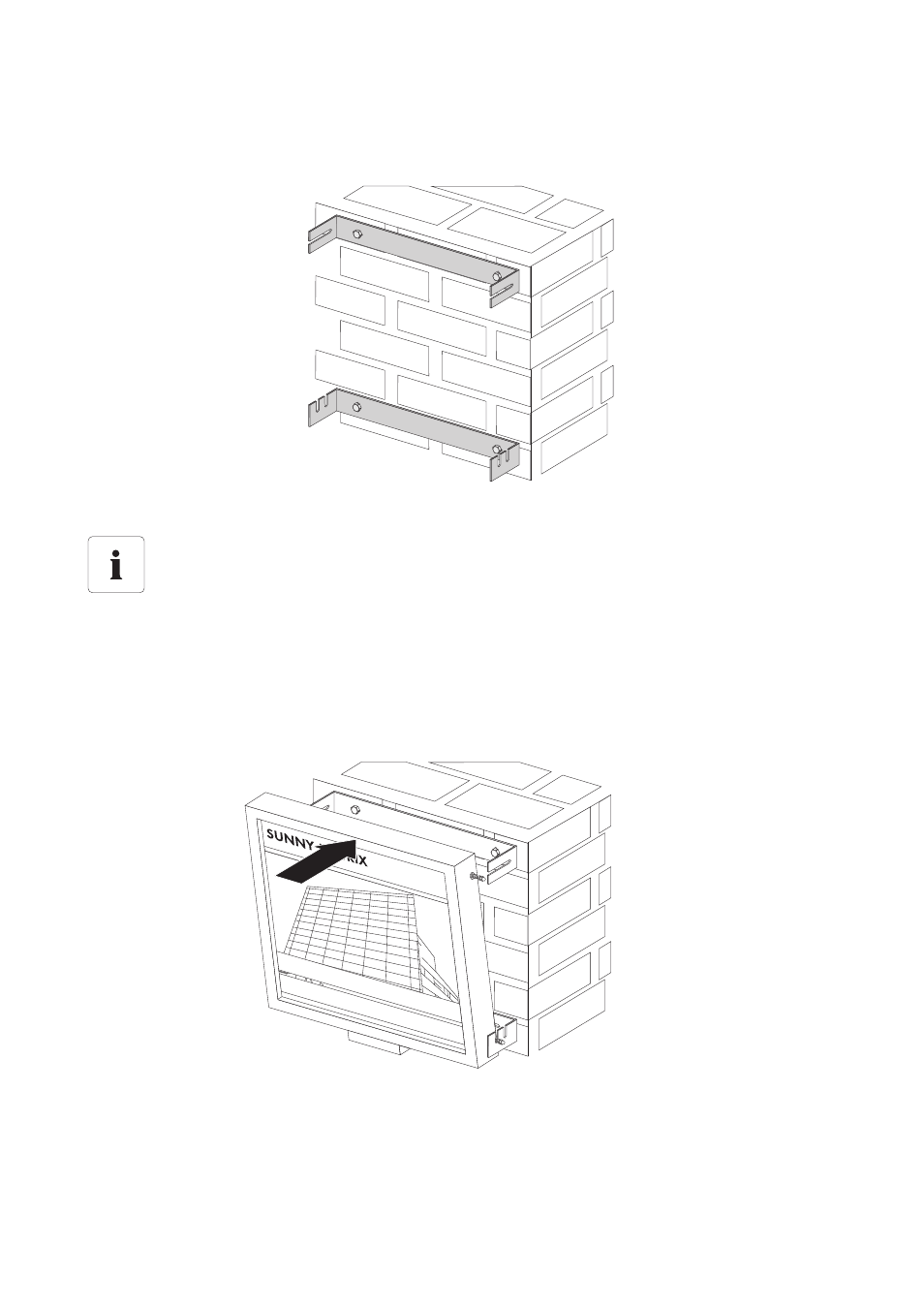

6. Fije las abrazaderas con los pernos a la pared. Fije la abrazadera con las ranuras 2 x 2 abajo.
Fije la abrazadera con la ranura 2 x 1 arriba.
Fijar el Sunny Matrix a las abrazaderas
Las abrazaderas tienen ranuras con las cuales se puede fijar el Sunny Matrix de manera vertical o
inclinada hacia adelante o atrás.
7. Cuelgue el Sunny Matrix con los pernos de sujeción en la ranura deseada en la abrazadera
inferior e inclínelo hacia la abrazadera superior. Sostenga el Sunny Matrix hasta que se haya
completado el montaje.
8. Ajuste las tuercas ciegas de los 4 pernos de sujeción.
9. Compruebe que el Sunny Matrix esté fijo en las abrazaderas y que no se pueda mover. De ser
necesario, ajuste las tuercas ciegas más fuertemente.
☑ El Sunny Matrix está montado.
A partir de aquí, el montaje sólo es posible con 2 personas.
