SMA Solar Technology AG Mantenimiento y cuidado
Bedienungsanleitung SMatrix-BDE095014 63

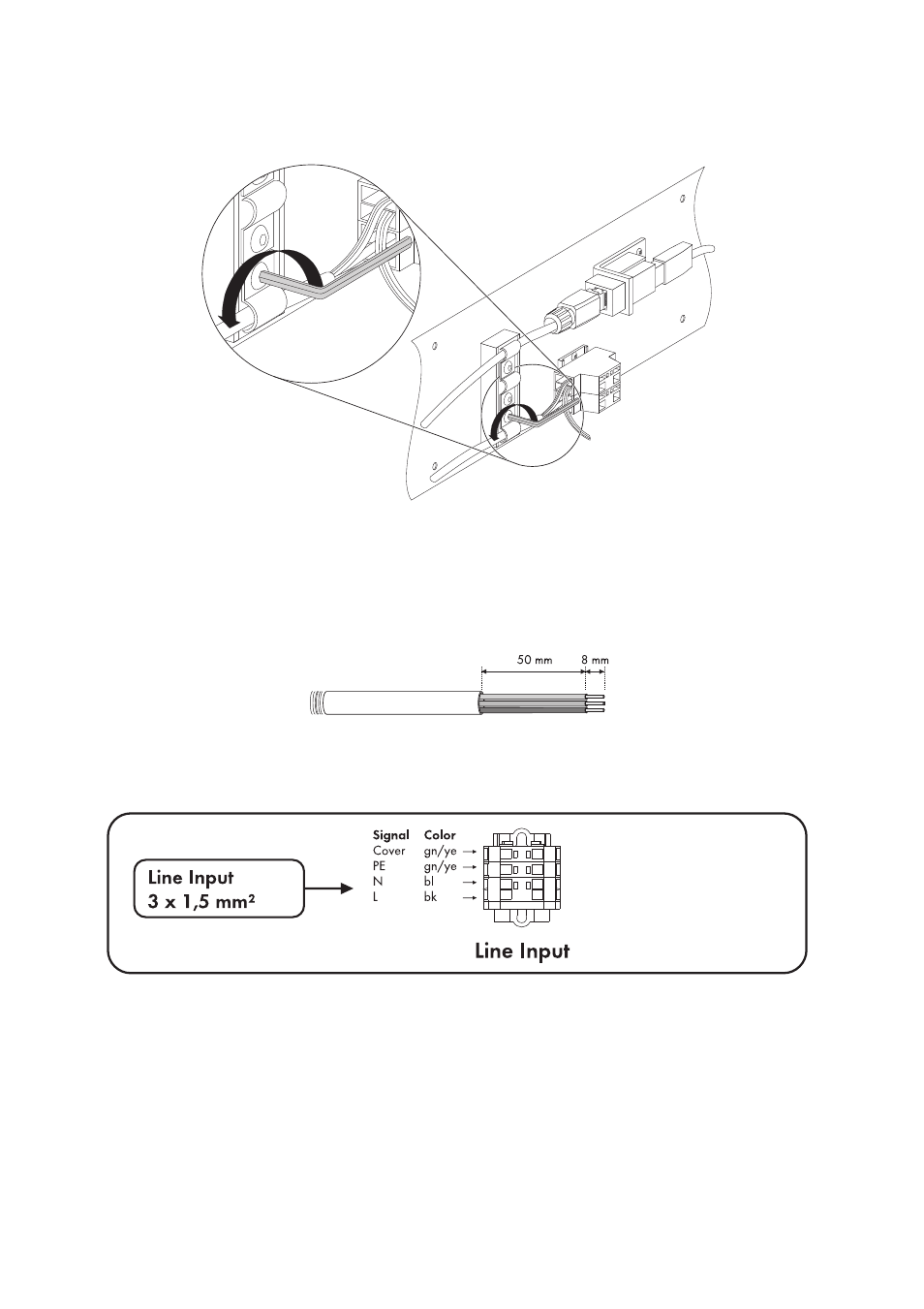

5. Afloje el tornillo de la abrazadera que agarra el cable eléctrico.
6. Retire los alambres del cable del bloque terminal usando un destornillador.
7. Retire el cable a través de la boquilla roscada PG y fuera de la caja de conexiones.
8. Pase el cable nuevo por la boquilla roscada PG.
9. Retire 50 mm del aislamiento del cable.
10. Pele los conductores 8 mm.
11. Conecte los alambres del cable como muestra el plano de conexiones adherido.
12. Coloque el cable en la abrazadera de manera tal que los alambres no sufran tracción. Ajuste
el tornillo de la abrazadera. La abrazadera sirve para evitar tracción y asegura que los
alambres no se aflojen.
13. Jale el cable lo suficientemente por fuera de la caja de conexiones para que se pueda volver
a cerrar ésta. Los cables no deben estar bajo tracción.
14. Ajuste las boquillas roscadas de los conductos de los cables.
15. Cierre la caja con los 4 tornillos.
