Montaje del Piggy-Back inalámbrico SMA Solar Technology AG
28 SBeam-12:NS1606 Manual de instrucciones

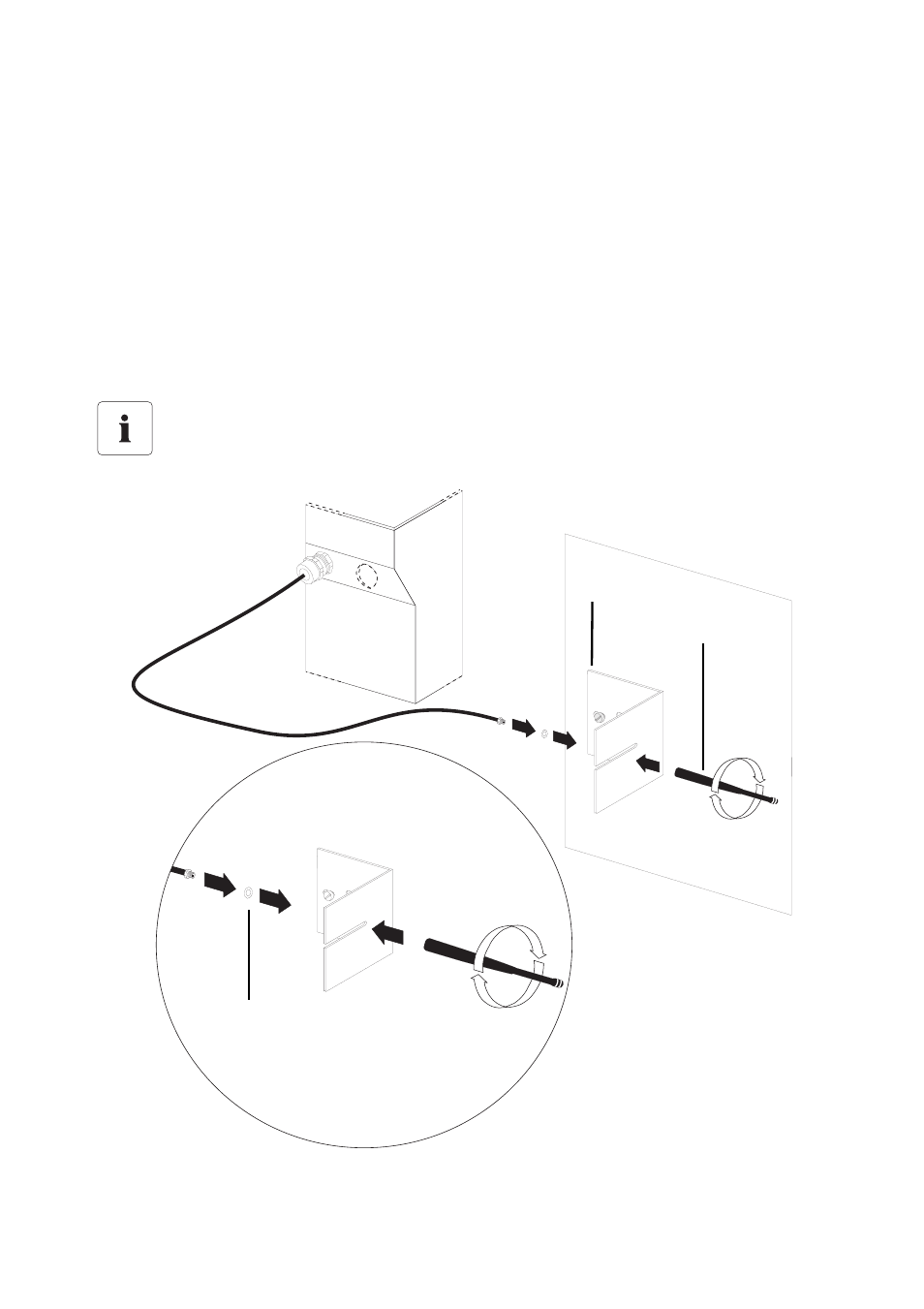

Fijar el ángulo de antena
1. Retire el plástico protector del ángulo de antena.
2. Fije el ángulo de antena con tornillos en una posición adecuado respecto al inversor. En el
capítulo 5.4.2 Juego de antena externo podrá consultar las ventajas de un montaje
horizontal o vertical.
3. Coloque la arandela en la rosca externa del cable de antena e inserte la rosca externa en el
ángulo de antena a través de la ranura.
4. Enrosque la punta de la antena desde el otro lado del ángulo de antena en la rosca externa
del cable de antena.
Evite realizar fuertes dobladuras en el cable de antena.
Ángulo de antena
Punta de antena
Arandela
