Montaje del Piggy-Back inalámbrico SMA Solar Technology AG
18 SBeam-12:NS1606 Manual de instrucciones
4. Gire la cubierta PG de la carcasa del inversor. En la cubierta se indica el racor PG adecuado
para su inversor.

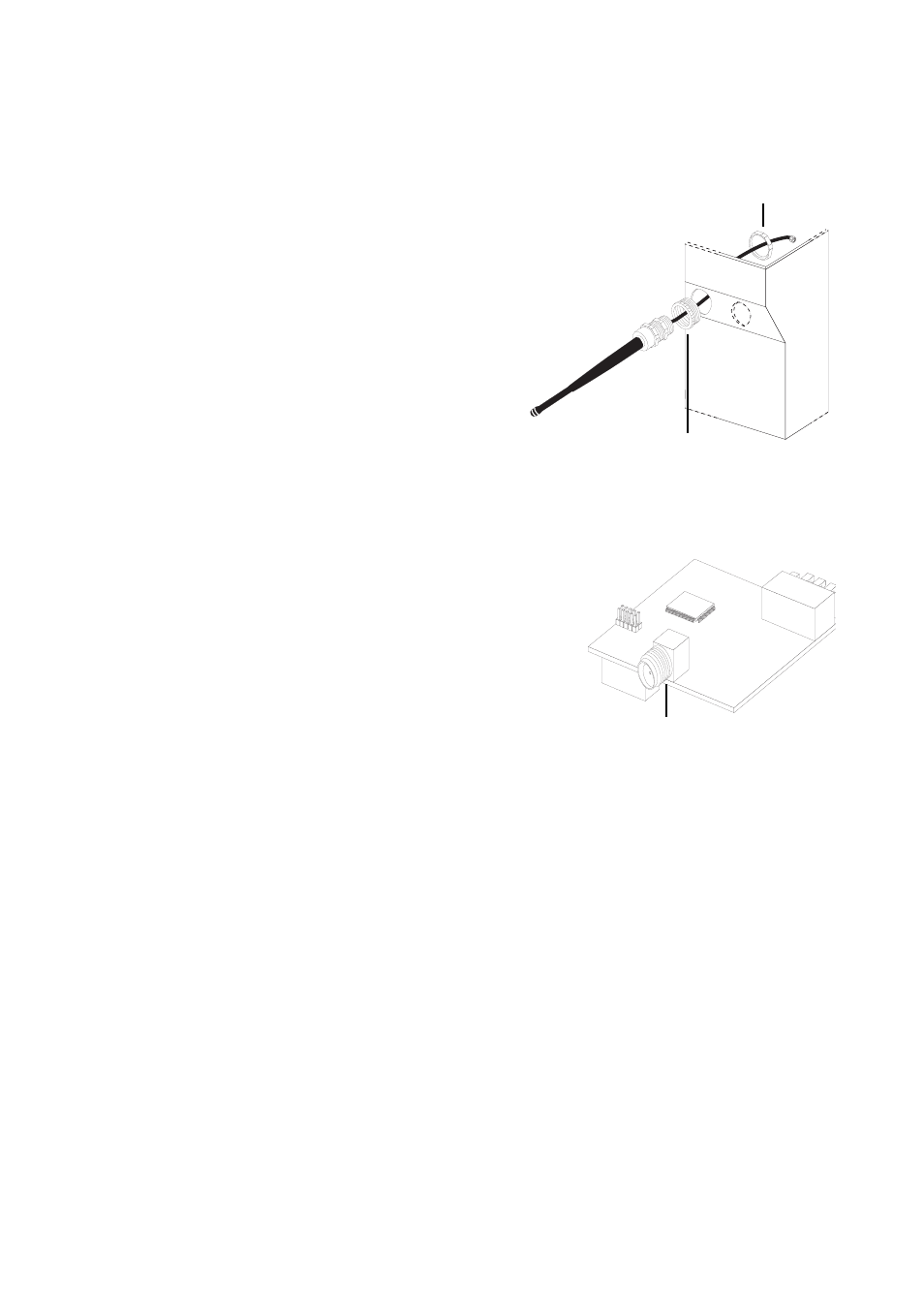

5. En caso de racor PG 16, gire el adaptador PG
16 suministrado tal y como se muestra en la
figuraen el racor PG de la antena.
6. Enchufe el extremo del cable de antena a través
del orificio PG en la carcasa del inversor.
7. Apriete el racor PG del interior de la carcasa
con el anillo acanalado de la correspondiente
atornilladura PG. Asegúrese de apretar bien el
anillo acanalado de forma que se dañe la
pintura de la carcasa y llegue a topar con el
material de la carcasa del inversor.
8. Atornilleel cable de antena con la conexión de antena
del Piggy-Back inalámbrico (véase figura a la derecha).
9. Tienda el cable de antena como se describe en la
documentación del inversor.
10. No inserte ningún puente en el inversor.
11. Cierre el inversor como se describe en la documentación
del inversor.
Anillo canalado
Adaptador PG 16
sólo para racor PG 16
Conexión de antena
