SMA Solar Technology AG Montaje del Piggy-Back inalámbrico
Manual de instrucciones SBeam-12:NS1606 27

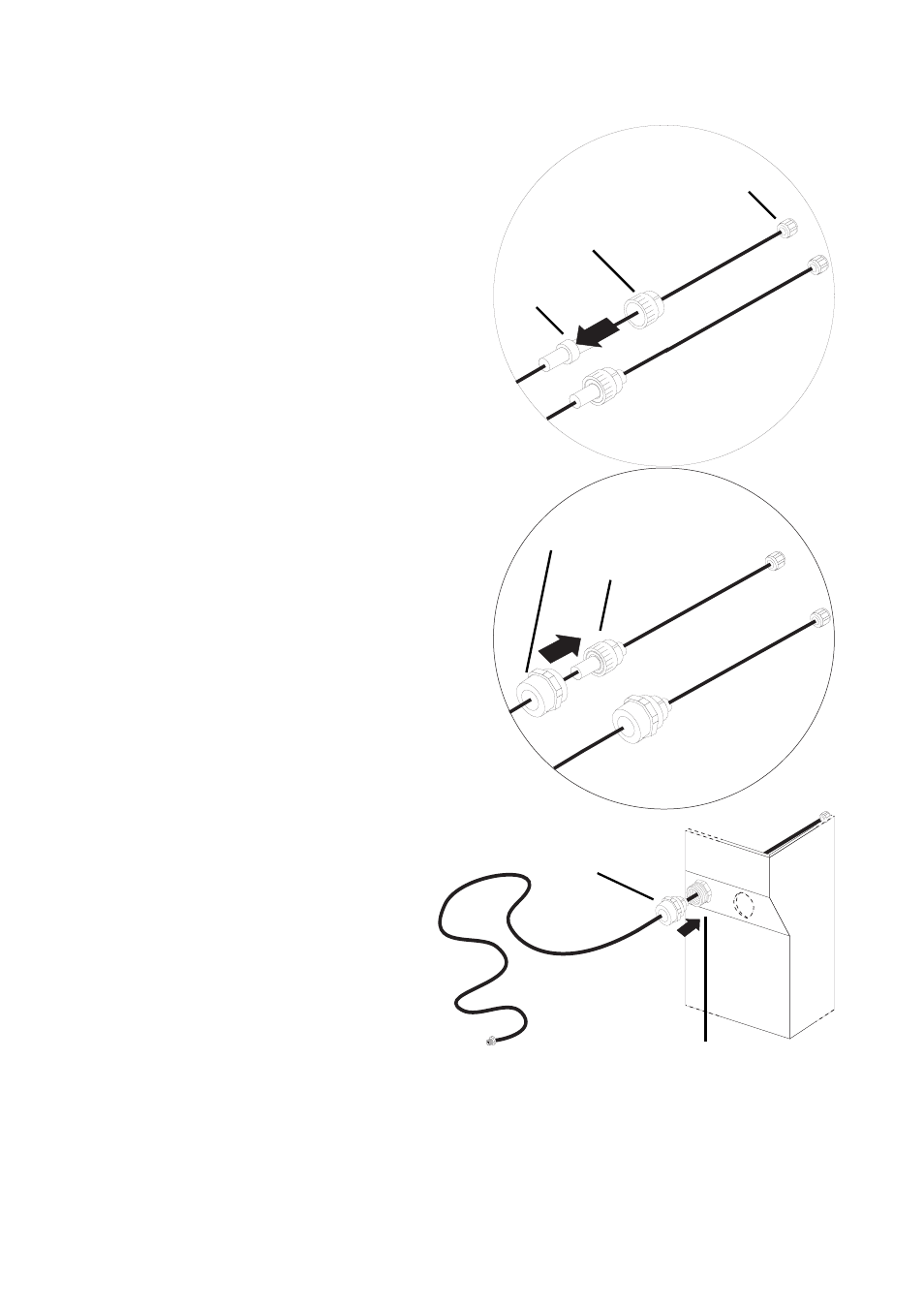

7. Coja elcable de prolongación de antena y
coloque el anillo de junta sobre el anillo de
goma tal y como se indica en la figura de la
derecha. Asegúrese de que el anillo de goma
esté centrado donde el cable se abomba.
8. Coloque el casquilloroscado sobre el anillo
de junta tal y como se indica en la figura.
9. Introduzca el extremo del cable con
rosca interior a través del orificio del
racor PG en la carcasa del inversor.
10. Introduzca el casquillo roscado con el
anillo de junta dentro del racor PG
girándolo ligeramente hasta que el
saliente del anillo de junta encaje en
las hendiduras.
11. Atornille el casquillo roscado con el
racor PG en la carcasa del inversor.
12. Atornille el extremo del cable de
antena en el inversor con la conexión de antena en el Piggy-Back inalámbrico.
Anillo de
Anillo de junta
Extremo de la antena
con rosca interior
goma
Casquillo roscado
Anillo de junta
Racor PG
Casquillo roscado
con anillo de junta
