Montaje del Piggy-Back inalámbrico
SMA Solar Technology AG
26
SBeam-12:NS1606
Manual de instrucciones
5.
Gire la punta de la antena y extraiga el casquillo roscado y el anillo de junta del cable de
antena. El cable de antena y el resorte de antena ya no serán necesarios.
Montar el cable de prolongación de antena

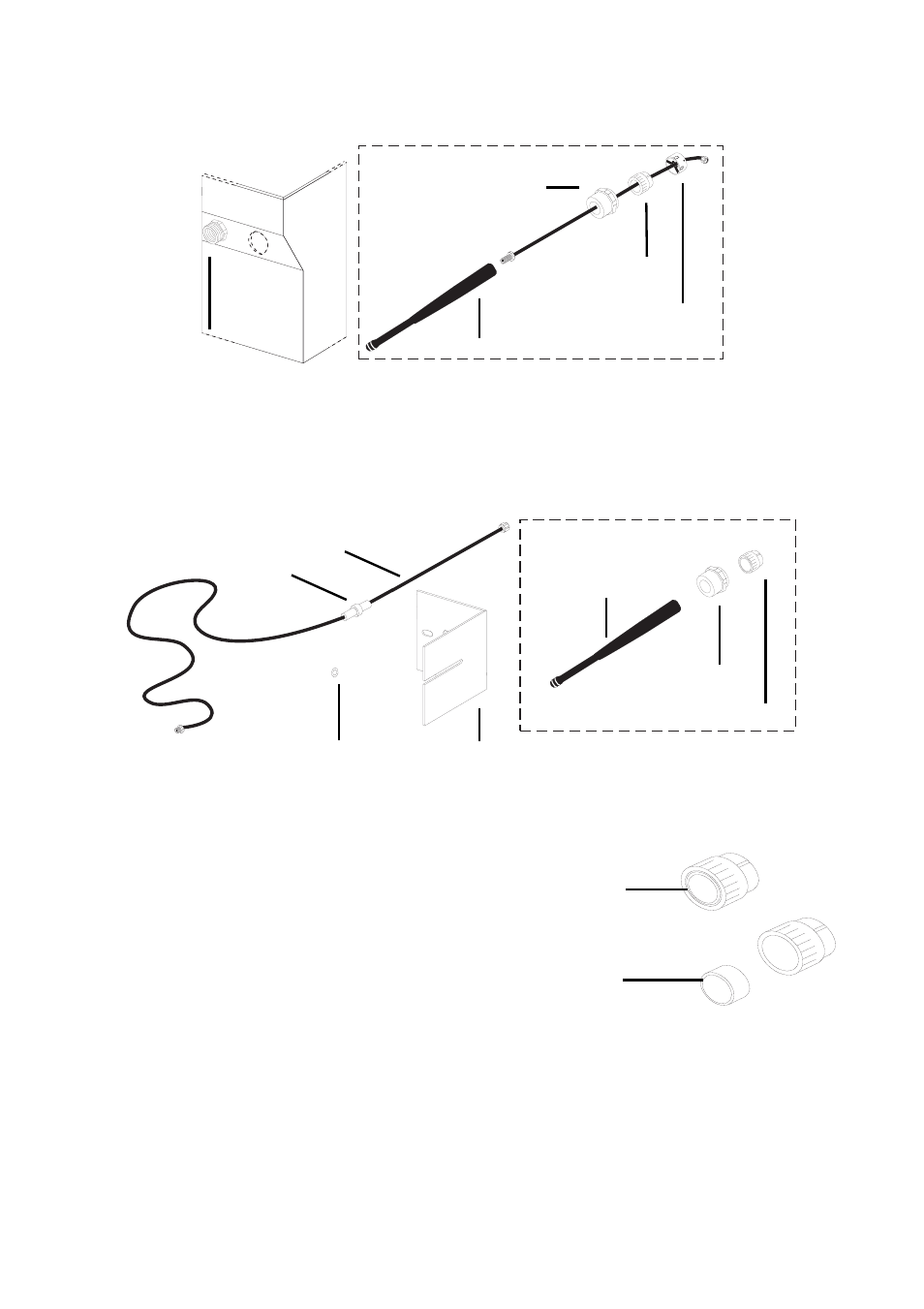

Para el montaje de la antena externa necesitará las piezas que aparecen en la figura.
Las piezas de la antigua antena dentro del recuadro con líneas discontinuas (véase figura superior)
se montarán ahora en el cable de la antena externa.
6.
Retire la gomadel anillo de junta.
Resorte de antena
Anillo de junta
Casquillo roscado
Punta de antena
Racor PG
Casquillo roscado
Anillo de junta
Ángulo de antena
Arandela
Anillo de goma
Cable de prolongación de antena
Punta de antena
Anillo de junta
Goma
