5.1 Conexión del cable al sensor de temperatura ambiente
1. Suelte los tornillos de la carcasa del sensor de temperatura ambiente y
retire la tapa.
2. Desenrosque el racor atornillado del sensor de temperatura ambiente.
3. Extraiga las plaquitas de protección interiores. Asegúrese de que la junta
interior no se caiga.
4. Enrosque el racor atornillado para cables hasta la mitad de la carcasa.
5. Introduzca el cable por el racor atornillado para cables del sensor de
temperatura ambiente.

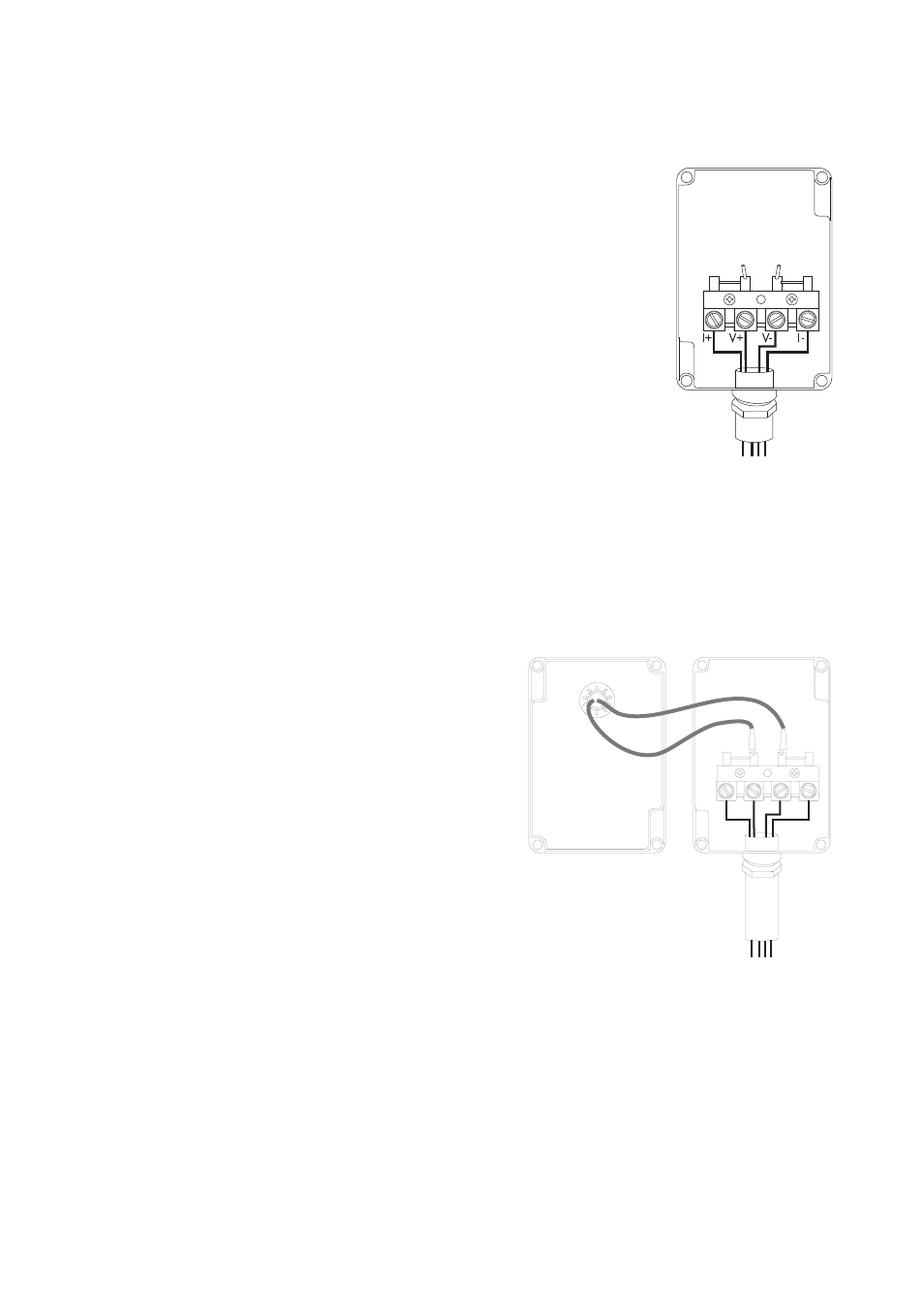

6. Conecte los conductores con la técnica de 4 conductores a los bornes de
conexión; véase la figura de la derecha.
7. Anote los colores de los conductores:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Atornille el racor roscado del sensor de temperatura ambiente a mano en la carcasa de este
(par de 0,8 Nm).
9. Conecte el conector de la tapa del sensor de
temperatura ambiente con los bornes de conexión
(véase la figura de la derecha). La polaridad de los
cables es arbitraria.
10. Fije la tapa del sensor de temperatura ambiente a la
carcasa con los tornillos.
☑ El cable del sensor de temperatura ambiente está
conectado.
