Conexión eléctrica
Instrucciones de instalación
TempsensorAmb-IES110610
11
5. Retire la resistencia y el puente del conector
"F6: TmpAmb" en la Sunny SensorBox.

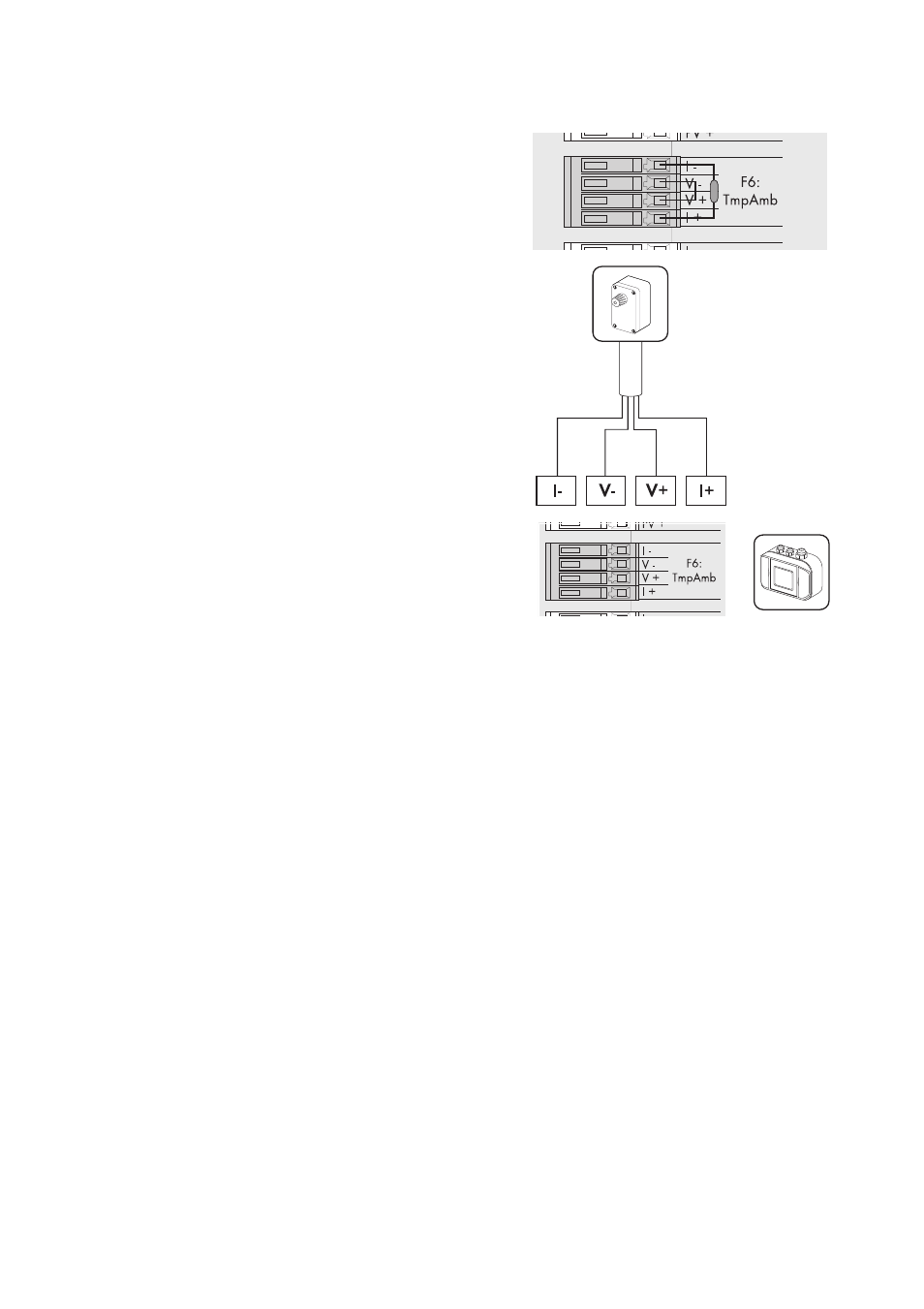

6. Conecte el sensor de temperatura ambiente al
terminal "F6: TmpAmb" de la Sunny SensorBox.
Respete los colores de los conductores del cable
que ha anotado (ver página "9").
7. Compruebe que la junta para la boquilla de paso
del racor atornillado para cables esté bien
colocada.
8. Enrosque a mano la tuerca de unión en el racor
atornillado para fijar el cable (par de 0,8 Nm).
9. Tienda el cable con el material de fijación
adecuado.
10. Coloque la tapa de la carcasa de la
Sunny SensorBox en la contratapa de la carcasa.
11. Atorníllelos a mano (par de 1 Nm) a la contratapa
de la carcasa.
☑ El sensor de temperatura ambiente está conectado a la Sunny SensorBox.
