Conexión eléctrica SMA Solar Technology AG

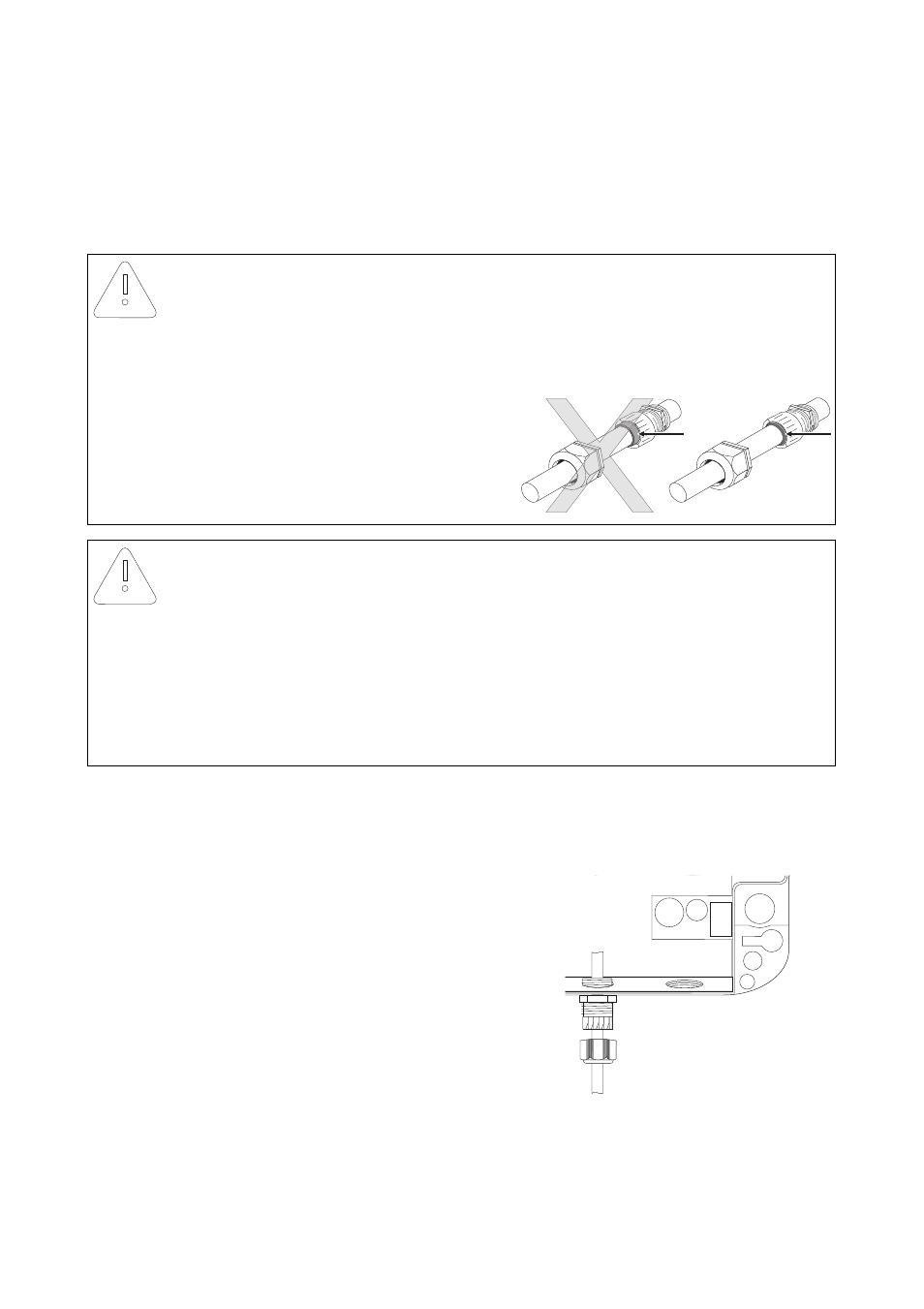

10 TempsensorAmb-IES110610 Instrucciones de instalación
5.2 Conexión del sensor de temperatura ambiente a la
Sunny SensorBox
La conexión del sensor de temperatura ambiente se realiza en el terminal "F6: TmpAmp" de la
Sunny SensorBox. Siga estos pasos:
1. Abra las tapas laterales de la Sunny SensorBox usando las escotaduras.
2. Suelte los tornillos situados en las esquinas de la Sunny SensorBox y levante la tapa de la
carcasa hacia la izquierda. La tapa está fijada a la contratapa inferior mediante ganchos.
3. Desenrosque la tuerca de unión del racor
atornillado para cables situado en el centro de la
parte inferior de la Sunny SensorBox y extraiga el
tapón.
4. Introduzca el cable del sensor de temperatura
ambiente por la tuerca de unión y enrosque el
racor atornillado para cables de la
Sunny SensorBox.
¡PRECAUCIÓN!
Daños en la Sunny SensorBox por infiltración de líquidos
• Al trabajar al aire libre, asegúrese de que no entre ningún líquido (p. ej. por la lluvia
o la nieve) a la Sunny SensorBox abierta.
• Al introducir y retirar el cable a través del
racor atornillado para cables, asegúrese
de que la junta de paso esté
correctamente colocada en el racor
atornillado para cables.
¡PRECAUCIÓN!
Daños en la Sunny SensorBox por juntas de goma porosas
Con el tiempo, la junta de goma de la tapa de la Sunny SensorBox se vuelve porosa y
pierde su hermeticidad, cuando se abra la Sunny SensorBox. Cuando se desatornilla la
Sunny SensorBox después de una duración del servicio de más de 5 años para, p. ej. un
equipamiento a posteriori, debe sustituirse la junta de la tapa de la Sunny SensorBox por
una nueva. En este caso, antes de comenzar los trabajos de mantenimiento, pida una junta
de repuesto.
