Conexión eléctrica SMA Solar Technology AG
8 TempsensorAmb-IES110610 Instrucciones de instalación
5 Conexión eléctrica
Cables recomendados
La longitud y la calidad del cable influyen en la calidad de la señal. Tenga en cuenta las siguientes
indicaciones de cableado para lograr una buena calidad de la señal.
Exteriores
Para exteriores, utilice un cable con las siguientes características básicas:
• Sección: mínimo 4 x 0,25 mm
2
o mínimo 4 x AWG 24
• Diámetro exterior del cable: mínimo 4,5 mm, máximo 7 mm
• Resistente a los rayos UV
SMA Solar Technology AG recomienda los siguientes tipos de cables:
• Cable Lapp: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
• Cable Lapp con certificación UL: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
Interiores
Si en exteriores protege el cable de las radiaciones UV mediante una canaleta adecuada, puede
emplear un cable no resistente a los rayos UV con las características anteriormente mencionadas.
SMA Solar Technology AG recomienda los siguientes tipos de cables:
• Cable Lapp: Unitronic LiYY 4 x 0,5 mm
2
• Cable Lapp con certificación UL: UNITRONIC LiYY UL/CSA 4 x AWG22/7
• Cable Helukabel: TRONIC LiYY 4 x 0,5 mm
2

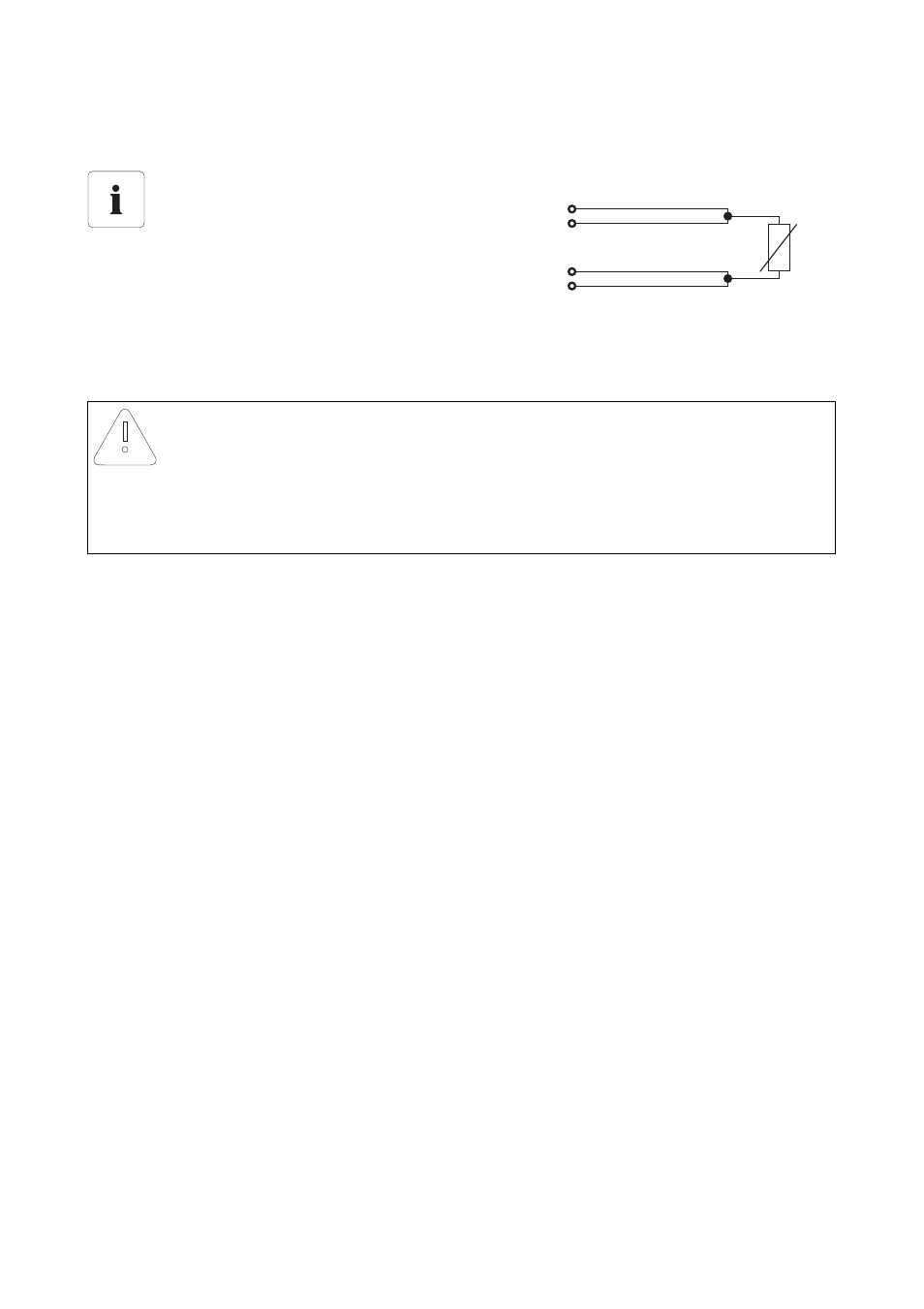

Técnica de 4 conductores
Para compensar errores de medición por
resistencias de cable, el sensor de temperatura
debe conectarse con la técnica de 4
conductores. Con esta conexión, la introducción
de corriente y la medición de la tensión se realizan en pares de cables independientes. La
longitud del cable no puede sobrepasar los 30 m.
PRECAUCIÓN
Daños en el sensor de temperatura ambiente por la penetración de líquidos
Utilice para la conexión del sensor de temperatura ambiente un cable con un diámetro
mínimo de 4,5 mm
2
. De este modo evitará que entren líquidos (p. ej. lluvia o nieve) y
causen daños en el sensor de temperatura ambiente.
