4.2.3 Estructura de árbol de la planta
En la estructura de árbol de la planta se representan todos los equipos de la planta en una
estructura en forma de árbol. La estructura de árbol de la planta se distribuye en los niveles
jerárquicos de “Vista de la planta” y “Vista de los equipos”.
A
B

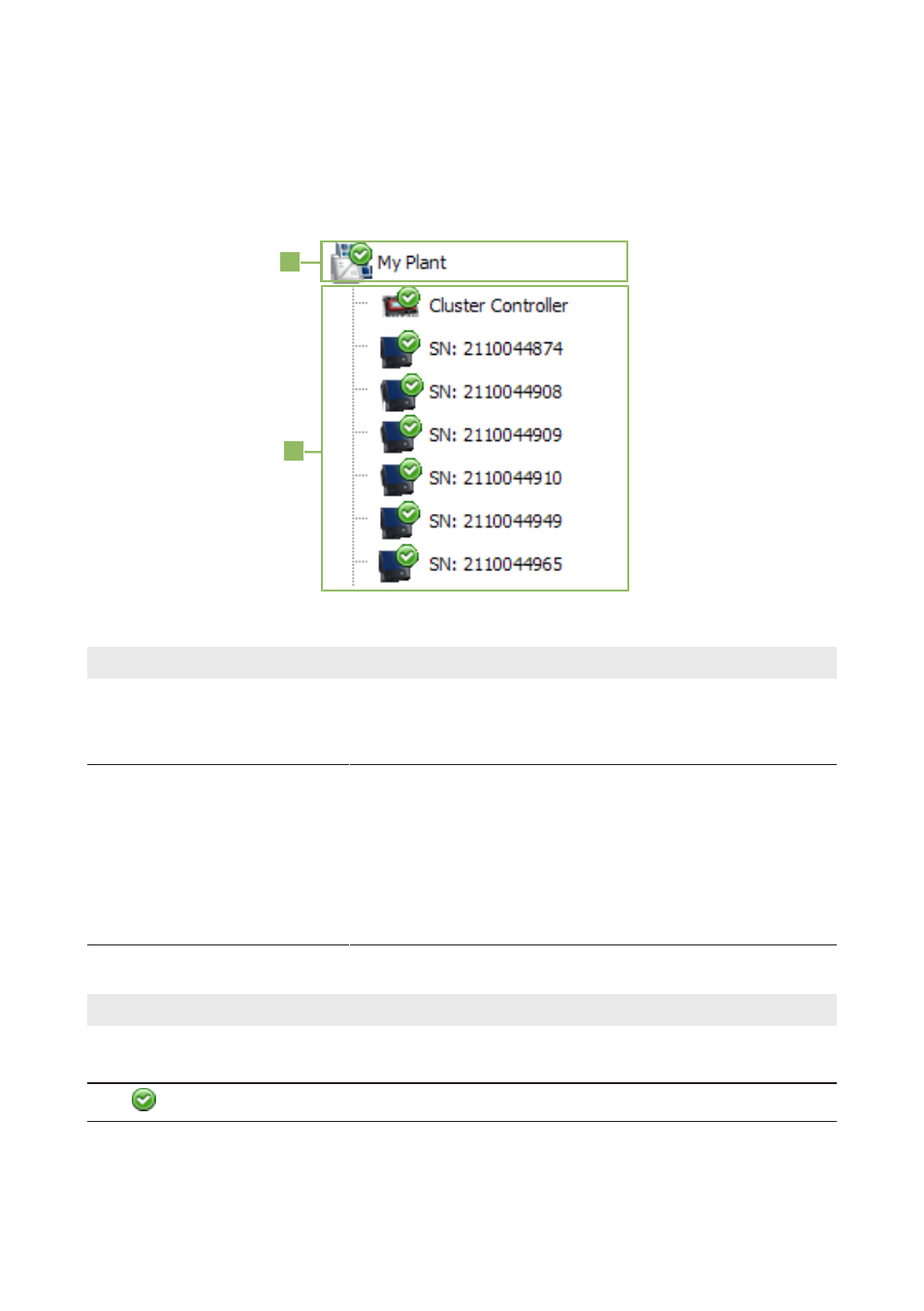

Imagen 7: Diseño de la estructura de árbol de la planta (ejemplo)
Posición Denominación Explicación
A Vista de la planta Representa el primer nivel jerárquico de la estructura de árbol
de la planta y agrupa todos los equipos de la planta.
En este nivel de jerarquía se muestra el nombre de la planta.
B Vista de los equi-
pos Representa el nivel de jerarquía supeditado a la vista de la
planta.
En primer lugar se muestra el producto de comunicación y, a
continuación, los inversores de la planta. De forma predetermi-
nada, se mostrará como nombre el número de serie del equi-
po. Puede modificar el nombre de equipo (consulte el capítu-
lo 10.1, página 58).
Símbolos de estado en la estructura de árbol de la planta
Símbolo Denominación Explicación
− Neutro El estado de la planta o del equipo se desconoce y se es-
tá actualizando.
OK El equipo funciona correctamente.
