Instrucciones de instalación SMC9-11TLRP-IA-es-51 73
SMA Solar Technology AG 10 Localización de fallos
Siga este procedimiento para comprobar si existe algún fallo a tierra en cada string de la instalación
fotovoltaica.
1. Desconecte el inversor de la tensión (consulte el capítulo 9).
2. Mida las tensiones:
• Mida las tensiones entre el polo positivo y el potencial de tierra (PE).
• Mida las tensiones entre el polo negativo y el potencial de tierra (PE).
• Mida las tensiones entre el polo positivo y el polo negativo.
Si se obtienen los siguientes resultados a la vez, hay un fallo a tierra en la instalación
fotovoltaica.
– Todas las tensiones medidas son estables.
– La suma de las dos tensiones contra el potencial de tierra coincide más o menos con la
tensión entre el polo positivo y el polo negativo.
• Localice el fallo a tierra por medio de la relación de las dos tensiones medidas.
• Solucione el fallo a tierra.
Si no hay ningún fallo a tierra y el aviso sigue apareciendo, póngase en contacto con la
Asistencia Técnica de SMA.

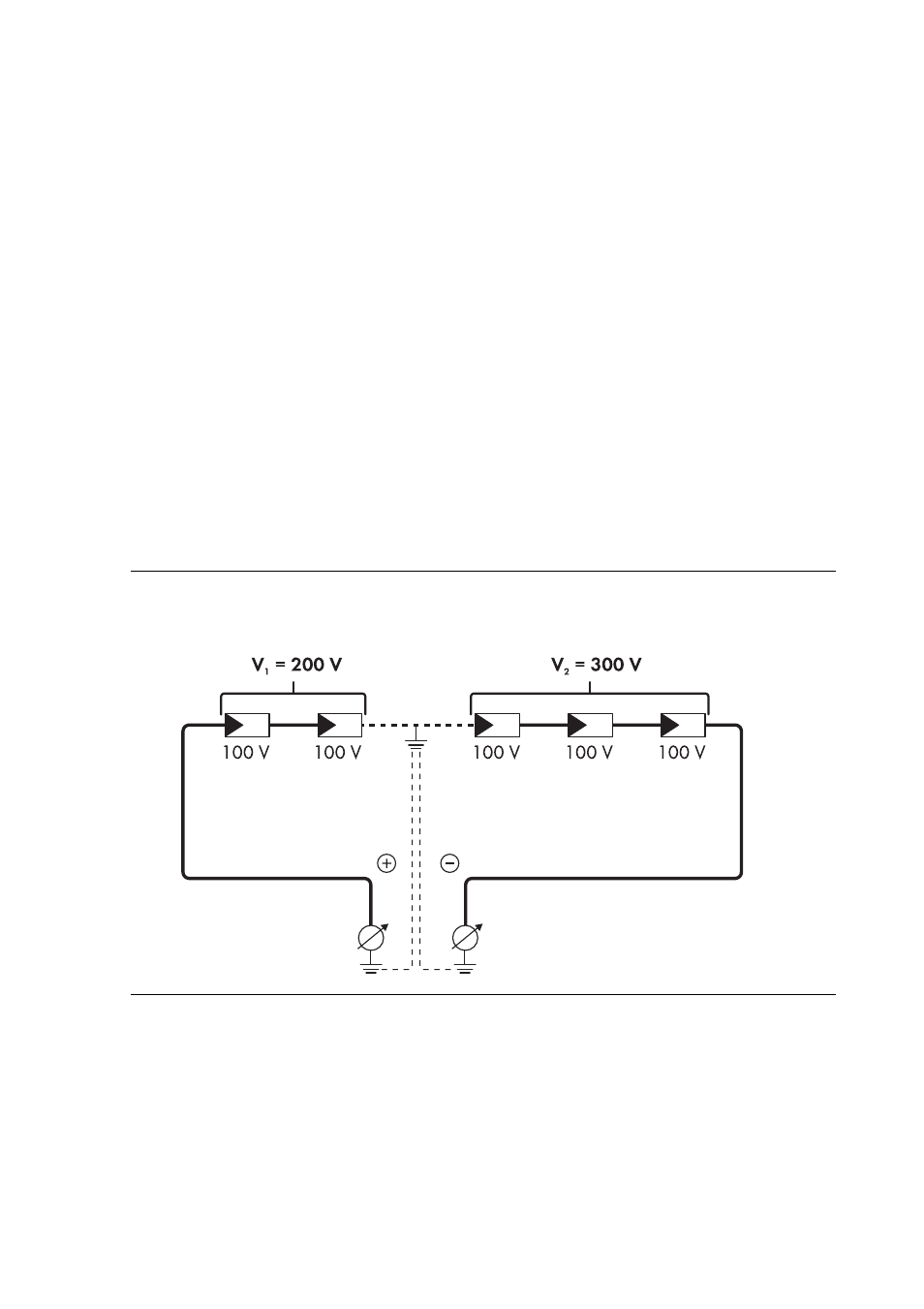

Ejemplo: Ubicación del fallo a tierra
El ejemplo muestra un fallo a tierra entre el segundo y el tercer módulo fotovoltaico.
3. Vuelva a poner el inversor en funcionamiento (consulte el capítulo 8 “Puesta en servicio”,
página 50).
