Requisitos:
☐ El idioma de la pantalla debe estar ajustado en el idioma deseado (consulte el capítulo 7.4
“Cambio del idioma de la pantalla”, página 49).
☐ Deben cumplirse las condiciones de conexión del operador de red.
☐ La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto del
inversor está especificado en los parámetros de funcionamiento (consulte la descripción técnica
“Parámetros de funcionamiento” en www.SMA-Solar.com).
1. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
2. Desatornille los tornillos y las arandelas de cierre de la tapa de la carcasa y retire la tapa.
3. Quite la cinta adhesiva de la abertura en la carcasa para el cable de CA.
4. Coloque el racor atornillado para cables con contratuerca en la abertura en la carcasa para
el cable de CA.
5. Pele el cable de CA.
6. Corte 5 mm de L y N.
7. Pele 18 mm de L, N y PE.
8. Introduzca el cable de CA en el inversor a través del racor atornillado para cables. Para ello,
si es necesario, afloje un poco la tuerca de unión del racor.
9. Conecte el cable de CA con un destornillador a la caja de bornes para el cable de CA:
• Conecte PE al borne PE.
• Conecte N al borne N.
• Conecte L al borne L.
10. Cierre el inversor y ponga a tierra la tapa de la carcasa:
6.3.2 Conexión del inversor a la red pública

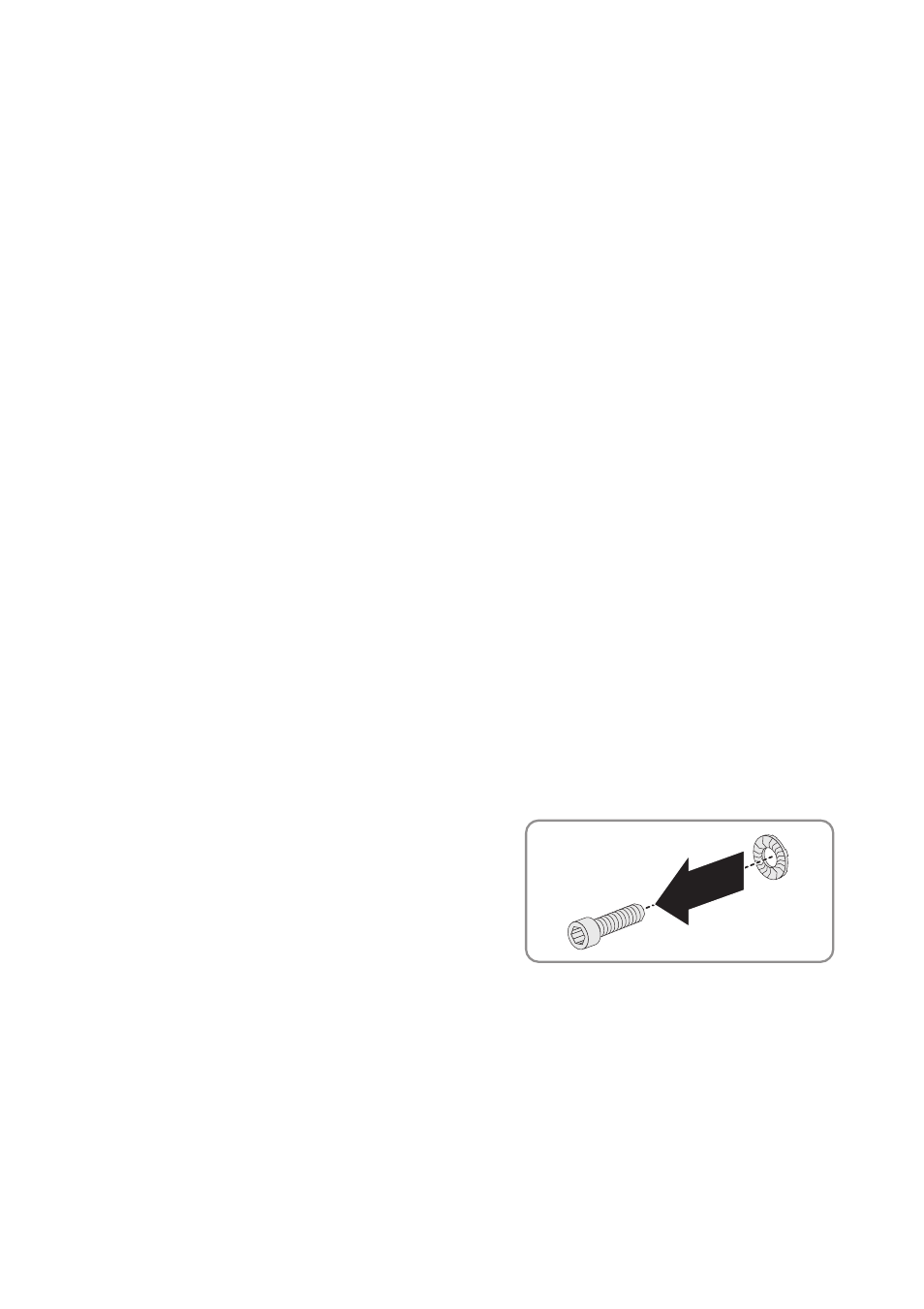

• Introduzca 1 arandela de cierre en cada
tornillo. Al hacerlo, el lado estriado de la
arandela debe apuntar hacia la cabeza del
tornillo.
